Über dieses Produkt

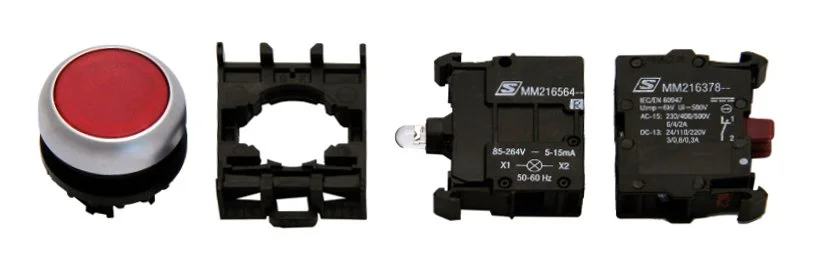

Der Leuchtdrucktaster SET von Schrack in der Farbe Rot bietet eine zuverlässige 230V Steuerung mit einem integrierten Öffnerkontakt. Das flache, tastende Befehlsgerät verfügt über die Schutzart IP67 sowie IP69K und ist für eine Umgebungstemperatur von -25 °C bis +70 °C ausgelegt. Die kompakte Bauform misst 55x30x41 mm und ist auf eine mechanische Lebensdauer von 5.000.000 Schaltspielen ausgelegt. Durch die hohe Schutzklasse eignet sich der Taster für anspruchsvolle industrielle Anwendungen und Steuerpulte. Wir liefern dieses Schrack Befehlsgerät innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Staubdicht und geschützt gegen Hochdruckreinigung für industrielle Umgebungen.
- Betätigungsfrequenz bis 3600 Schaltspiele: Ausgelegt für hochfrequente Schaltvorgänge in Steuerungen.
- Flache Bauform: Platzeffiziente Montage in Schaltschränken oder Gehäusen.
- Integrierte Beleuchtung: Klare Zustandsanzeige durch das rote Leuchtelement bei 230V.
- Mechanische Robustheit: Schockfestigkeit von 30G für vibrationsanfällige Einsatzbereiche.
Anwendungsbereiche
- Integration in Schaltschranktüren von Industrieanlagen.
- Bedienung von Maschinensteuerungen in feuchten oder staubigen Produktionsumgebungen.
- Steuerbefehle bei Anlagen der Automatisierungstechnik.
- Einsatz als Signal- oder Rückmeldetaster in Zentralbefestigungssystemen.
Technische Details
| EAN | 9004840614459 |
| BEST. NR. | MM900002 |
| Nettogewicht | 0,04kg/Stk |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 131599 |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| LxBxH mm | 55x30x41 |
| Hersteller | Schrack |
| Type Nr. | M22-SET |
| CAD-Symbol | S |
| VE | 50Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Serie | MM-SET |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM900002– | EAN: 9004840614459 | Hersteller-Art.-Nr.: 131599
Downloads
| CAD Zeichnung: Leuchtdrucktaster SET rot 230V, 1 Öffnerkontakt |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaster SET rot 230V, 1 Öffnerkontakt |
| Katalogseite: Leuchtdrucktaster SET rot 230V, 1 Öffnerkontakt |
| Maßbild: Leuchtdrucktaster SET rot 230V, 1 Öffnerkontakt |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Zentralbefestigung
Häufig gestellte Fragen
Ist der Schrack Leuchtdrucktaster für den Außeneinsatz geeignet?
Dank der hohen Schutzarten IP67 und IP69K ist der Leuchtdrucktaster gegen das Eindringen von Staub und Wasser geschützt, selbst bei Reinigung mit Hochdruck. Damit ist er sehr robust gegen äußere Umwelteinflüsse.
Kann ich den Leuchtdrucktaster 230V direkt an eine Steuerung anschließen?
Ja, der Schrack Leuchtdrucktaster SET ist für den Betrieb an 230V ausgelegt. Er verfügt über einen Öffnerkontakt, der direkt in Schaltkreise für Befehlsgeräte oder als Meldeleuchte eingebunden werden kann.
Wie wird der Schrack MM-SET Taster montiert?
Der Taster ist für die Zentralbefestigung konzipiert. Aufgrund der flachen Bauform und der beliebigen Einbaulage lässt er sich flexibel in Schalttafeln oder Steuerpulte integrieren.
Wie lange hält der Leuchtdrucktaster bei regelmäßiger Betätigung?
Das Gerät ist auf eine mechanische Lebensdauer von 5.000.000 Schaltspielen ausgelegt. Damit ist eine hohe Zuverlässigkeit bei häufiger Betätigung im industriellen Alltag gewährleistet.
