Über dieses Produkt

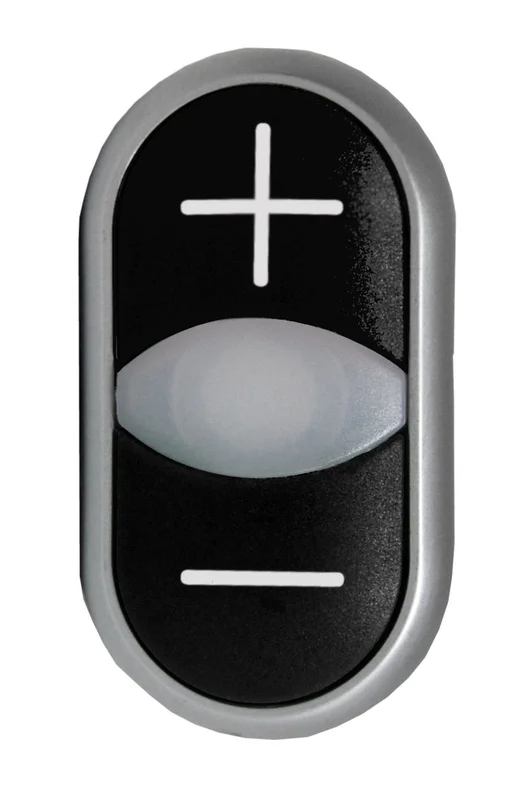

Die Schrack Doppeldrucktaste MM218145 ist ein schwarz ausgeführtes Befehlsgerät mit passiver Beleuchtungsoption und „+/-“ Kennzeichnung. Mit der Schutzart IP66 und einer mechanischen Lebensdauer von 200.000 Schaltspielen ist dieses tastende Element für industrielle Steuerungsaufgaben ausgelegt. Das Modul besitzt die kompakten Abmessungen von 54x39x30 mm und eine Betätigungskraft von 5 N bei einer Umgebungstemperatur von -25°C bis +70°C. Sie eignet sich für den Einsatz in Schaltanlagen, Maschinensteuerungen und zur manuellen Eingabe in der Gebäudetechnik. Ihre Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager, wenn Sie die Doppeldrucktaste jetzt bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Gewährleistet Staubdichtigkeit und Schutz gegen starkes Strahlwasser im Außen- und Innenbereich.
- Bauform Doppeldrucktaste: Platzsparende Kombination von zwei Befehlsfunktionen in einer Einheit.
- Passive Beleuchtung: Flexibel nutzbar für optische Zustandsmeldungen in der Anlagenüberwachung.
- Mechanische Lebensdauer 200.000 Schaltspiele: Ausgelegt auf hohe Zuverlässigkeit und Langlebigkeit bei häufiger Betätigung.
Anwendungsbereiche
- Industrielle Fertigungsanlagen und Steuerpulte für Maschinen.
- Bedienfelder in der Automatisierungstechnik zur Signalisierung.
- Schaltanlagenbau und elektrische Verteilungen.
- Gebäudetechnik zur manuellen Betätigung von Steuerkreisen.
Technische Details
| EAN | 9004840175622 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Ausführung | tastend |
| LxBxH mm | 54x39x30 |
| CAD-external terminals | 1 |
| Lebensdauer, mechanisch | 200000 Schaltspiele |
| Hersteller | Schrack |
| Type Nr. | M22-DDL-S-X4/X5 |
| CAD-Symbol | S |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM218145 |
| Optionales Zubehör | MM216396– |
| Nettogewicht | 0,02kg/Stk |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Schutzart | IP66 |
| Bauform | Doppeldrucktaste |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 121125 |
| Farbe | schwarz |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM218145– | EAN: 9004840175622 | Hersteller-Art.-Nr.: 121125
Downloads
| CAD Zeichnung: Doppeldrucktaste beleuchtet schwarz/schwarz „+/-„ |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Doppeldrucktaste beleuchtet schwarz/schwarz „+/-„ |
| Katalogseite: Doppeldrucktaste beleuchtet schwarz/schwarz „+/-„ |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Was bedeutet die Ausführung „tastend“ bei der Schrack Doppeldrucktaste?
Die Ausführung tastend bedeutet, dass der Doppeldrucktaster nur so lange den Schaltzustand ändert, wie er physisch gedrückt gehalten wird. Sobald Sie den Druckknopf loslassen, kehrt dieser durch die interne Federkraft in seine Ausgangsposition zurück.
Kann die Doppeldrucktaste MM218145 in feuchten Umgebungen eingesetzt werden?
Ja, das Produkt verfügt über die Schutzart IP66. Dies garantiert eine hohe Widerstandsfähigkeit gegen Feuchtigkeit, Spritzwasser und Staub, wodurch sie sicher in anspruchsvollen Industrieumgebungen verbaut werden kann.
Wie erfolgt der Anschluss der passiven Beleuchtung bei diesem Taster?
Der Taster ist als passiv beleuchtbar gekennzeichnet, was bedeutet, dass entsprechende Leuchtmittel oder LED-Elemente in das Befehlsgerät integriert werden können. Das optionale Zubehör (MM216396–) unterstützt Sie dabei, die gewünschte Lichtfunktion herzustellen.
Welche Abmessungen hat der Doppeldrucktaster für den Schaltschrankeinbau?
Die Doppeldrucktaste besitzt die Außenmaße 54 x 39 x 30 mm. Diese kompakte Bauform ermöglicht eine einfache Montage in Standard-Schalttafeln und Befehlsgerätekombinationen der Serie MM.
