Description
Über dieses Produkt

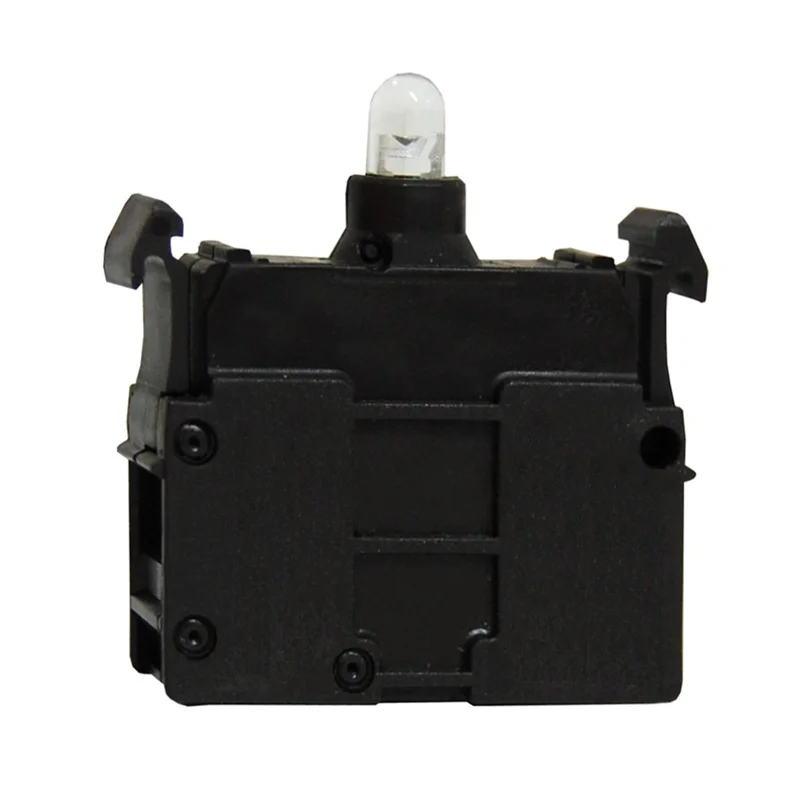

Die Schrack LED 85-264V AC in Blau ist ein leistungsstarker Leuchtmelder für die Frontmontage in industriellen Schaltanlagen. Das Modul weist eine Verlustleistung von 0,33 W auf und ist für den Betrieb bei Umgebungstemperaturen zwischen -25 °C und +70 °C ausgelegt. Die Montage erfolgt über Schraubklemmen, die einen Anschlussquerschnitt von 0,75 bis 2,5 mm² für eindrähtige Leiter unterstützen. Mit der Schutzart IP20 eignet sich die Komponente für die Integration in Befehls- und Meldegeräte-Systeme zur optischen Signalgebung. Wir liefern diese Kontrollleuchte innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Die Schrack LED 85-264V AC blau kaufen Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 85-264V AC – ermöglicht den flexiblen Einsatz in verschiedenen Wechselstromnetzen.
- Anschlussart: Schraubklemme – sorgt für eine sichere und dauerhafte elektrische Verbindung.
- Bauform: LED – bietet eine lange Lebensdauer und hohe Zuverlässigkeit bei der Signalmeldung.
- Schutzart: IP20 – definiert den Schutzgrad gegen feste Fremdkörper im Innenbereich.
- Maße: 37 x 10 x 32 mm – kompakte Bauweise für platzsparende Installationen in Schaltpulten.
Anwendungsbereiche
- Signalgebung in industriellen Schaltschränken
- Statusanzeige bei Befehls- und Meldegeräten
- Visuelle Überwachung in Schaltanlagen
- Einbau in Steuergehäuse und Bedienpanels
Technische Details
| EAN | 9004840184556 |
| BEST. NR. | MM218059 |
| Serie | MM |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| HLief-Artikel Nummer | 121209 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 37x10x32 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Farbe | blau |
| Beleuchtung | Ja |
| Type Nr. | M22-LED230-B |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM218059– | EAN: 9004840184556 | Hersteller-Art.-Nr.: 121209
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264V AC blau Front |
| CAD Zeichnung: LED 85-264V AC blau Front |
| Katalogseite: LED 85-264V AC blau Front |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für welche Spannung ist der Schrack LED Leuchtmelder geeignet?
Dieser Leuchtmelder der Serie MM ist für einen Spannungsbereich von 85 bis 264V AC ausgelegt. Damit deckt er gängige Wechselspannungsanwendungen in industriellen Umgebungen ab.
Wie wird die blaue LED-Kontrollleuchte montiert?
Die LED ist für die Frontmontage vorgesehen und verfügt über praktische Schraubklemmen. Diese ermöglichen einen sicheren Anschluss von Leitern mit einem Querschnitt zwischen 0,5 und 2,5 mm².
Ist die Schrack LED für hohe Temperaturen ausgelegt?
Ja, das Bauteil ist für einen Umgebungstemperaturbereich von -25 °C bis +70 °C spezifiziert. Dies gewährleistet einen stabilen Betrieb auch in anspruchsvollen thermischen Umgebungen innerhalb von Schaltanlagen.
Welche Schutzart besitzt der LED-Melder MM218059?
Die Leuchtdiode verfügt über die Schutzart IP20. Dies bedeutet, dass sie gegen den Zugang mit Fingern und feste Fremdkörper geschützt ist, was für den Einsatz im Inneren von Gehäusen und Schaltschränken vorgesehen ist.
