Über dieses Produkt

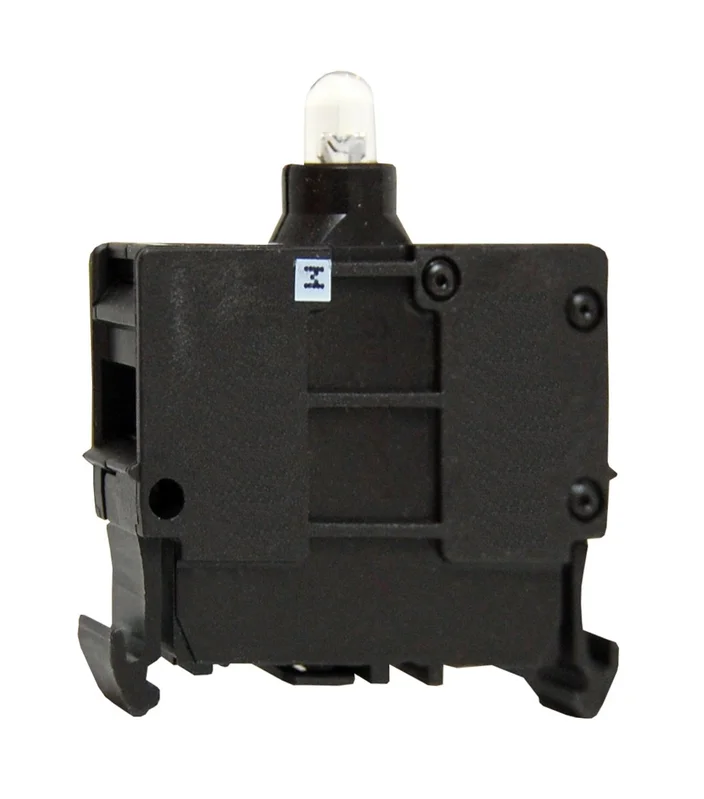

Die LED 12-30V ACDC in Blau von Schrack ist ein zuverlässiges Leuchtelement für Bodenbefestigung aus der Serie MM. Diese Komponente arbeitet mit einer Bemessungsisolationsspannung von 500V und zeichnet sich durch eine Leistungsaufnahme von lediglich 0,25W aus. Das Gehäuse in der Bauform LED entspricht der Schutzart IP20 und ist für eine Umgebungstemperatur von -25°C bis +70°C ausgelegt. Dank der robusten Schraubklemmen erfolgt die Montage sicher mit einem Anschlussquerschnitt von 0,75 bis 2,5mm². Das Bauteil dient zur optischen Signalisierung in Schaltschränken und Befehlsgeräten. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V AC/DC – flexibler Einsatz in verschiedenen Stromkreisen.
- Schraubklemmen: Anschlussquerschnitte bis 2,5mm² – ermöglicht eine stabile und einfache Drahtfixierung.
- Kompaktes Design: 37x10x32 mm – platzsparender Einbau in standardisierte Gehäuse.
- Hohe Temperaturbeständigkeit: Einsatzbereich bis 70°C – dauerhafte Funktionalität in industriellen Umgebungen.
- Schutzart IP20: Schutz gegen Berührung – sicher für den Einsatz im geschützten Innenbereich.
Anwendungsbereiche
- Integration in industrielle Befehls- und Meldegeräte.
- Optische Statusanzeige an Schaltanlagen und Verteilerschränken.
- Signalgebung bei Steuerungen von Maschinen und Anlagen.
- Kontrollleuchte für manuelle Druckknopfmelder.
Technische Details
| EAN | 9004840184563 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| BEST. NR. | MM218058 |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 37x10x32 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Farbe | blau |
| Beleuchtung | Ja |
| Verlustleistung | 0,25W |
| Type Nr. | M22-LEDC-B |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 121218 |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM218058– | EAN: 9004840184563 | Hersteller-Art.-Nr.: 121218
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 12-30V ACDC blau Boden |
| CAD Zeichnung: LED 12-30V ACDC blau Boden |
| Katalogseite: LED 12-30V ACDC blau Boden |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die Schrack LED 12-30V für Wechselstrom und Gleichstrom geeignet?
Ja, die als LED 12-30V ACDC bezeichnete Leuchte ist für beide Spannungsarten ausgelegt. Sie arbeitet effizient in Stromkreisen mit 12V bis 30V AC oder DC.
Welche Anschlussart wird für die LED MM218058 benötigt?
Dieses Befehlsgerät verfügt über eine zuverlässige Schraubklemme. Diese ist für eindrähtige Leiter von 0,75 bis 2,5mm² sowie mehrdrähtige Leiter von 0,5 bis 2,5mm² geeignet.
In welchen Befehlsgeräten kann die blaue Leuchte eingesetzt werden?
Die LED ist für die Serie MM konzipiert. Sie dient als Leuchtmelder in entsprechenden Gehäusen oder Schaltschrank-Befehlsgeräten zur optischen Signalisierung von Betriebszuständen.
Kann die LED bei einer Umgebungstemperatur von 60 Grad betrieben werden?
Ja, da die zulässige Umgebungstemperatur für dieses Bauteil bis zu 70°C beträgt. Sie ist somit für anspruchsvolle industrielle Bedingungen geeignet.
