Description
Über dieses Produkt

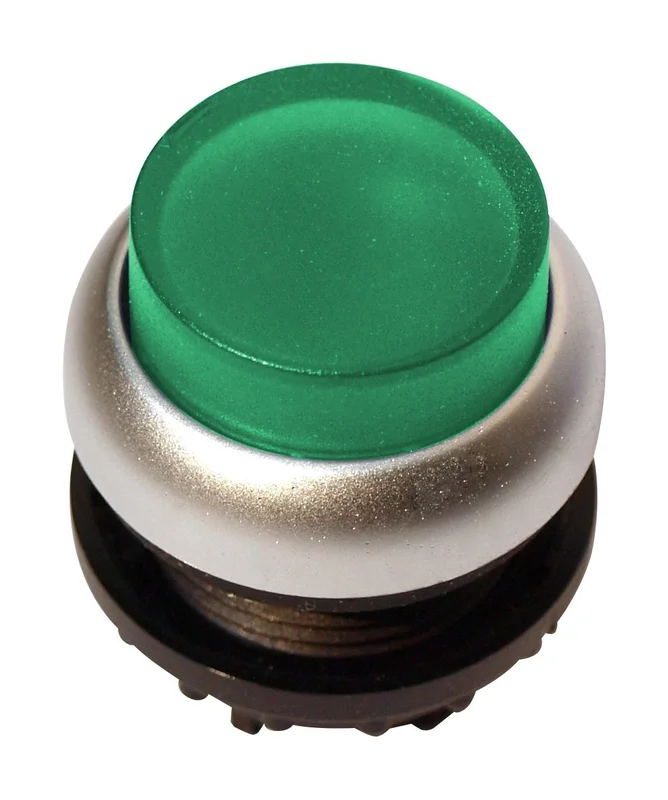

Die Schrack Leuchtdrucktaste in der hohen, tastenden Ausführung in Grün ist ein robustes Befehlsgerät für anspruchsvolle Schaltaufgaben. Mit der Schutzart IP67 und IP69K ist das Gehäuse staubdicht, strahlwassergeschützt und zudem gegen Hochdruck- und Dampfstrahlreinigung resistent. Die Abmessungen betragen 30x30x30 mm, wobei der Taster für eine passiv beleuchtbare Signalgebung ausgelegt ist. Er ist für Umgebungstemperaturen von -25 °C bis +70 °C spezifiziert und hält mechanisch bis zu 5.000.000 Schaltspiele stand. Diese Leuchtdrucktaste wird in Schaltschränken und an Maschinenbedienfeldern eingesetzt, um Signale präzise zu übermitteln. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Hohe Ausführung für bessere Sichtbarkeit und Haptik.
- Schutzart: IP67 und IP69K für maximale Widerstandsfähigkeit gegen Nässe und Schmutz.
- Betätigungskraft: 5 N für definierte Schaltpunkte bei der Bedienung.
- Mechanische Lebensdauer: 5.000.000 Schaltspiele garantieren dauerhafte Zuverlässigkeit.
- Beleuchtung: Passiv beleuchtbar für individuelle Signalisierung.
Anwendungsbereiche
- Integration in Schalttafeln und Steuerpulte.
- Bedienung von Maschinen in der industriellen Fertigung.
- Einsatz in Außenbereichen oder Umgebungen mit Hochdruckreinigung.
- Automatisierungstechnik zur manuellen Prozesssteuerung.
Technische Details
| EAN | 9004840207545 |
| HLief-Artikel Nummer | 121143 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM216969 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Type Nr. | M22-DLH-G |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| VE | 5Stk |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216969– | EAN: 9004840207545 | Hersteller-Art.-Nr.: 121143
Downloads
| CAD Zeichnung: Leuchtdrucktaste hoch tastend grün |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste hoch tastend grün |
| Katalogseite: Leuchtdrucktaste hoch tastend grün |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Leuchtdrucktaste MM216969 für den Außenbereich geeignet?
Ja, aufgrund der hohen Schutzarten IP67 und IP69K ist der Taster staubdicht sowie gegen starkes Strahlwasser und Hochdruckreinigung resistent. Damit ist das Befehlsgerät ideal für industrielle Umgebungen mit hoher Feuchtigkeit.
Welches Zubehör wird für den Einbau der Leuchtdrucktaste benötigt?
Für die ordnungsgemäße Funktion und Montage sind spezifische Zusatzkomponenten erforderlich. Zu den benötigten Zubehörteilen zählen die Artikelnummern MM216374, MM216376 und MM216378 aus dem Schrack MM-Sortiment.
Wie hoch ist die mechanische Lebensdauer der tastenden Leuchtdrucktaste?
Die Schrack Leuchtdrucktaste ist auf eine mechanische Lebensdauer von 5.000.000 Schaltspielen ausgelegt. Dies garantiert eine hohe Betriebssicherheit bei häufiger Betätigung in anspruchsvollen Anwendungen.
Kann die Leuchtdrucktaste Schrack M22-DLH-G bei extremen Temperaturen eingesetzt werden?
Ja, der Taster ist für einen Umgebungstemperaturbereich von -25 °C bis +70 °C zertifiziert. Damit ist er sowohl für kalte Umgebungen als auch für Schaltschränke mit Wärmeentwicklung geeignet.
