Description
Über dieses Produkt

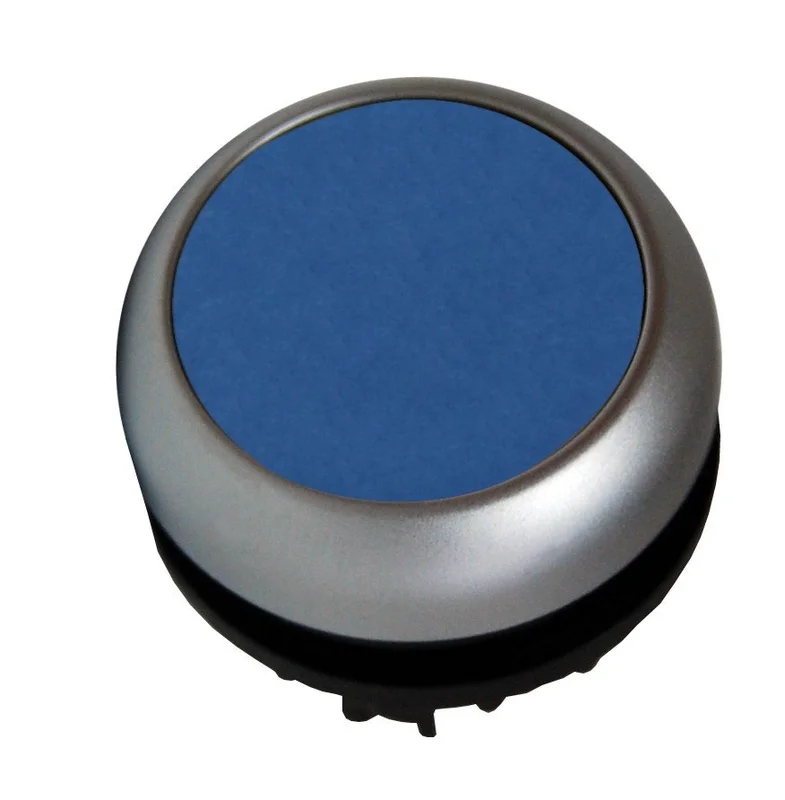

Die Schrack Leuchtdrucktaste flach rastend in Blau ist ein robustes Befehlsgerät der Serie MM für industrielle Steuerungen. Das Bauteil verfügt über eine flache Bauform und ist passiv beleuchtbar, was eine klare Statusanzeige ermöglicht. Mit den Abmessungen von 30x30x30 mm und der hohen Schutzart IP67 sowie IP69K ist der Taster für anspruchsvolle Umgebungsbedingungen ausgelegt. Der Betrieb ist in einem Temperaturbereich von -25°C bis +70°C sicher gewährleistet. Dieses Befehlsgerät findet Verwendung in Schaltschränken, Maschinensteuerungen und Anlagenbau. Sie erhalten die Leuchtdrucktaste in einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet zuverlässigen Schutz gegen Staub und Hochdruckreinigung.
- Rastende Funktion: Ermöglicht die dauerhafte Betätigung der Schaltstellung ohne ständigen Druck.
- Passiv beleuchtbar: Ermöglicht die flexible Einbindung in Beleuchtungskonzepte durch externe Lichtquellen.
- Klimafestigkeit: Beständig gegen konstante und zyklische feuchte Wärme gemäß IEC-Standards.
Anwendungsbereiche
- Einbau in Bedientableaus von Industriemaschinen.
- Steuerstromkreise im professionellen Anlagenbau.
- Einsatz in feuchten oder staubigen Fertigungsumgebungen.
- Schalt- und Signalfunktionen in verteilten Steuerungssystemen.
Technische Details
| EAN | 9004840176063 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Ausführung | flach; rastend |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Betätigungsfrequenz | < 1800 Schaltspiele |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| BEST. NR. | MM216952 |
| Type Nr. | M22-DRL-B |
| Farbe | blau |
| HLief-Artikel Nummer | 121167 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Lebensdauer, mechanisch | 1000000 Schaltspiele |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216952– | EAN: 9004840176063 | Hersteller-Art.-Nr.: 121167
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach rastend blau |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach rastend blau |
| Katalogseite: Leuchtdrucktaste flach rastend blau |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Was bedeutet „rastend“ bei der Schrack Leuchtdrucktaste?
Die rastende Ausführung bedeutet, dass die Taste nach dem Drücken in ihrer Position verbleibt, bis sie durch eine erneute Betätigung wieder in den Ausgangszustand zurückgesetzt wird. Dies ist ideal für Anwendungen, bei denen ein dauerhafter Schaltzustand gehalten werden muss.
Ist die blaue Leuchtdrucktaste für den Außenbereich geeignet?
Ja, aufgrund der hohen Schutzarten IP67 und IP69K ist der Taster gegen das Eindringen von Staub sowie gegen Strahlwasser und Hochdruckreinigung geschützt. Damit eignet er sich für anspruchsvolle Umgebungen in der Industrie.
Welches Zubehör wird für die Montage der Leuchtdrucktaste benötigt?
Für die vollständige Installation und Anbindung sind die Artikel MM216374–, MM216376– sowie MM216378– erforderlich. Diese Komponenten stellen die notwendige Basis für die elektrische Kontaktgabe dar.
Kann die Leuchtdrucktaste direkt beleuchtet werden?
Das Modell ist passiv beleuchtbar ausgeführt. Dies bedeutet, dass die Lichtquelle über das entsprechende Zubehör oder eine externe LED-Einheit innerhalb des Befehlsgeräts integriert wird, um die blaue Kappe auszuleuchten.
