Description
Über dieses Produkt

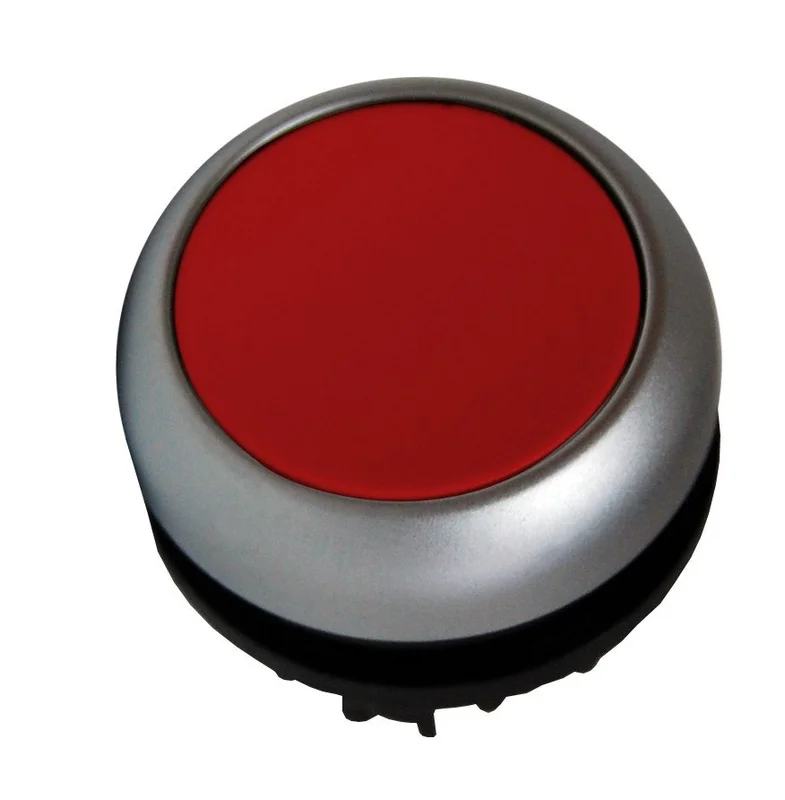

Die Schrack Leuchtdrucktaste flach rastend in Rot aus der Serie MM ist ein robustes Befehlsgerät mit passiver Beleuchtungsoption. Mit einer Schutzart von IP67 und IP69K ist das Gehäuse gegen Staub, Wasser und Hochdruckreinigung resistent. Die Abmessungen betragen 30x30x30 mm bei einer mechanischen Lebensdauer von 1.000.000 Schaltspielen. Das Gerät ist für einen Umgebungstemperaturbereich von -25°C bis +70°C ausgelegt und zeichnet sich durch eine rastende Funktion aus. Dieses Befehlsgerät findet in industriellen Schaltanlagen und Steuerungen Anwendung. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart: IP67 und IP69K – für anspruchsvolle Umgebungsbedingungen und Reinigungsprozesse.
- Rastende Funktion: Sicherer Schaltzustand bei Betätigung ohne ständigen Druck.
- Mechanische Lebensdauer: 1.000.000 Schaltspiele – für hohe Zuverlässigkeit in der industriellen Automatisierung.
- Passiv beleuchtbar: Flexibilität bei der Signalgebung in verschiedenen Leuchtdrucktasten-Anordnungen.
- Betätigungskraft: 5N – präzise Rückmeldung bei der Bedienung.
Anwendungsbereiche
- Integration in industrielle Schalttafeln und Bedienpulte.
- Einsatz in automatisierten Fertigungsanlagen zur manuellen Signalgebung.
- Verwendung in rauen Umgebungen, in denen Schutz gegen Feuchtigkeit und Strahlwasser gefordert ist.
- Schalt- und Steueraufgaben in der Gebäudetechnik.
Technische Details
| EAN | 9004840176032 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Ausführung | flach; rastend |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Betätigungsfrequenz | < 1800 Schaltspiele |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM216946 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Lebensdauer, mechanisch | 1000000 Schaltspiele |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 121170 |
| Type Nr. | M22-DRL-R |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216946– | EAN: 9004840176032 | Hersteller-Art.-Nr.: 121170
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach rastend rot |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach rastend rot |
| Katalogseite: Leuchtdrucktaste flach rastend rot |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Was bedeutet bei dieser Schrack Leuchtdrucktaste die Ausführung rastend?
Die rastende Ausführung bedeutet, dass der Taster nach der Betätigung in der gedrückten Stellung verbleibt. Um den Zustand zu ändern, muss das Befehlsgerät erneut betätigt werden, was ideal für Ein-/Aus-Schaltfunktionen ist.
Ist die Leuchtdrucktaste MM216946 für den Außenbereich geeignet?
Dank der hohen Schutzarten IP67 und IP69K ist die Leuchtdrucktaste gegen das Eindringen von Staub und Wasser geschützt. Sie hält sogar hohen Drücken bei Reinigungsarbeiten stand, was sie für viele anspruchsvolle Montageorte qualifiziert.
Welches Zubehör wird für die Montage der Leuchtdrucktaste benötigt?
Für die korrekte Installation und Funktion der Leuchtdrucktaste Schrack MM216946 werden spezifische Zubehörkomponenten benötigt. Dazu zählen unter anderem die Artikel MM216374, MM216376 sowie MM216378.
Kann ich die Leuchtdrucktaste in Umgebungen mit hohen Temperaturen einsetzen?
Ja, die Leuchtdrucktaste der Serie MM ist für einen weiten Umgebungstemperaturbereich ausgelegt. Sie arbeitet zuverlässig von -25°C bis zu einer maximalen Umgebungstemperatur von +70°C.
