Description
Über dieses Produkt

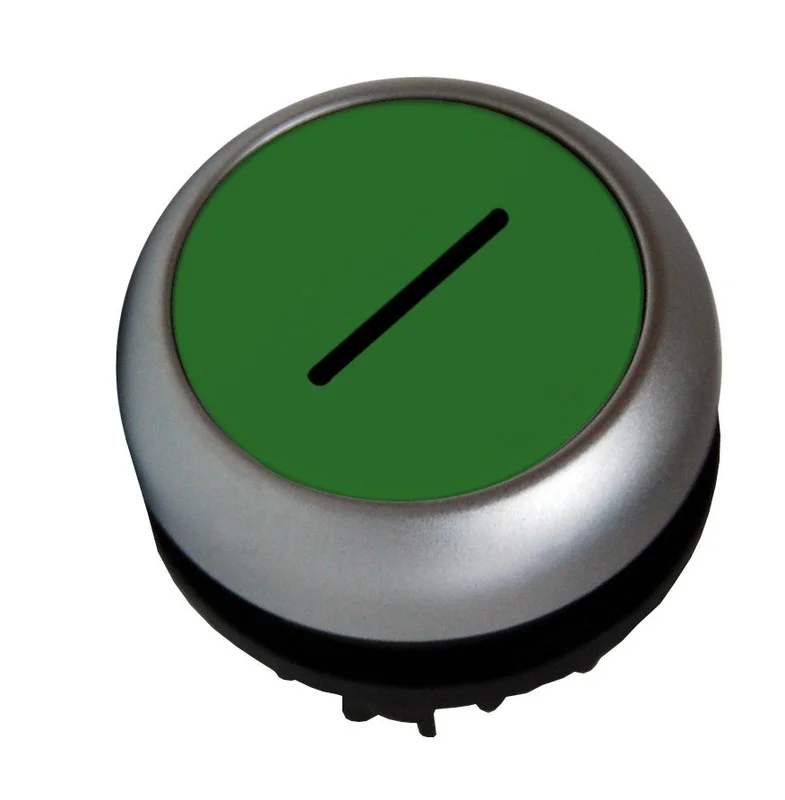

Die Schrack Leuchtdrucktaste flach tastend grün „1“ der Serie MM dient als robustes Befehls- und Meldegerät für industrielle Schaltanlagen. Das Modul besitzt eine flache Bauform mit den Maßen 30x30x30 mm und bietet die Schutzart IP67 sowie IP69K. Die Tastereinheit ist passiv beleuchtbar und für Umgebungstemperaturen von -25°C bis +70°C ausgelegt. Aufgrund der hohen mechanischen Lebensdauer von 5.000.000 Schaltspielen eignet sich dieses Befehlsgerät für den dauerhaften Einsatz in anspruchsvollen Umgebungen. Die Lieferzeit beträgt 1 bis 3 Werktage. Die Schrack Leuchtdrucktaste MM216938– ist bei TELA verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Gewährleistet Staubdichtheit und Schutz gegen Hochdruckreinigung.
- Mechanische Lebensdauer: 5.000.000 Schaltspiele ermöglichen einen wartungsarmen Betrieb.
- Flache Bauform: Ermöglicht eine kompakte Montage in Gehäusen und Schaltschränken.
- Betätigungskraft 5N: Sorgt für eine präzise taktile Rückmeldung bei der Bedienung.
Anwendungsbereiche
- Steuerung von Maschinen und Anlagen in der industriellen Fertigung.
- Bedienfelder in der Automatisierungstechnik.
- Schaltschrankbau für komplexe elektrotechnische Systeme.
Technische Details
| EAN | 9004840175998 |
| BEST. NR. | MM216938 |
| VE | 700Stk |
| Serie | MM |
| Type Nr. | M22-DL-G-X1 |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| HLief-Artikel Nummer | 121141 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216938– | EAN: 9004840175998 | Hersteller-Art.-Nr.: 121141
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach tastend grün „1“ |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach tastend grün „1“ |
| Katalogseite: Leuchtdrucktaste flach tastend grün „1“ |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Leuchtdrucktaste MM216938– für Außenbereiche geeignet?
Ja, dank der Schutzart IP67 und IP69K ist der Taster gegen das Eindringen von Staub und Wasser geschützt, auch bei Strahlwasser oder Hochdruckreinigung. Dies ermöglicht den Einsatz unter schwierigen klimatischen Bedingungen im Außenbereich oder in nassen Industrieumgebungen.
Was bedeutet bei der Leuchtdrucktaste „passiv beleuchtbar“?
Passiv beleuchtbar bedeutet, dass der Taster kein eigenes Leuchtmittel integriert hat, aber für den Einbau eines entsprechenden LED-Elements vorbereitet ist. Sie können den Taster durch das Einsetzen passender Module der Serie MM individuell beleuchten.
Welches Zubehör wird für die Montage des Tasters benötigt?
Für die vollständige Installation des Tasters der Serie MM werden die passenden Halter und Kontaktelemente benötigt. Hierzu zählen die Artikel MM216374, MM216376 und MM216378, die als notwendiges Zubehör für die Funktion des Befehlsgerätes gelistet sind.
Kann die Leuchtdrucktaste flach in jede Position eingebaut werden?
Ja, die Einbaulage der Schrack Leuchtdrucktaste ist beliebig. Das Gerät kann flexibel in Schalttafeln, Gehäusefronten oder Bedienpulte eingebaut werden, ohne die mechanische Funktion oder die Schutzklasse zu beeinträchtigen.
