Description
Über dieses Produkt

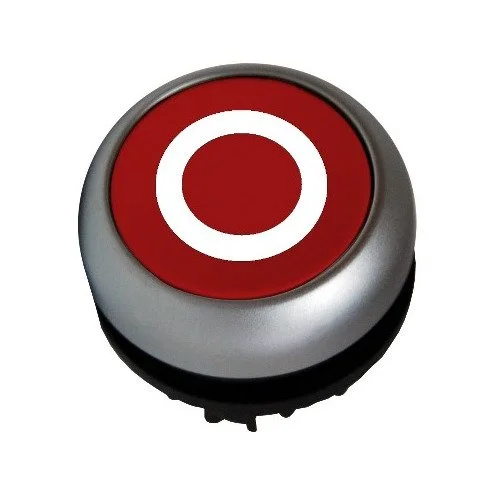

Die Schrack Leuchtdrucktaste flach tastend rot „0“ ist ein robustes Befehlsgerät für anspruchsvolle industrielle Schaltanwendungen. Der Taster besitzt eine Baugröße von 30x30x30 mm und zeichnet sich durch seine Schutzart IP67 sowie IP69K aus, was ihn gegen Strahlwasser und Staub resistent macht. Die aktive Betätigungskraft beträgt 5N bei einer mechanischen Lebensdauer von 5.000.000 Schaltspielen. Das Gerät ist passiv beleuchtbar und für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt. Diese Leuchtdrucktaste eignet sich für den Einsatz in Schaltschränken und an Maschinensteuerungen, bei denen eine klare Signalgebung erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet zuverlässigen Schutz gegen das Eindringen von Wasser und Staub in rauen Umgebungen.
- Mechanische Lebensdauer 5 Mio. Schaltspiele: Gewährleistet hohe Zuverlässigkeit bei häufiger manueller Betätigung.
- Betätigungskraft 5N: Ermöglicht eine präzise und definierte Rückmeldung bei der Bedienung.
- Temperaturbereich -25 °C bis +70 °C: Flexibler Einsatz in unterschiedlich temperierten industriellen Innen- und Außenbereichen.
Anwendungsbereiche
- Integration in industrielle Maschinenbedienfelder zur Steuerung und Signalgebung.
- Einbau in Schaltschränke zur Kennzeichnung von Stopp-Funktionen oder „0“-Zuständen.
- Einsatz in automatisierten Anlagen, die eine robuste und langlebige Signallösung erfordern.
- Verwendung in hygienesensiblen Bereichen aufgrund der hohen Schutzart IP69K.
Technische Details
| EAN | 9004840175981 |
| VE | 700Stk |
| Serie | MM |
| Type Nr. | M22-DL-R-X0 |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| BEST. NR. | MM216936 |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| HLief-Artikel Nummer | 121152 |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216936– | EAN: 9004840175981 | Hersteller-Art.-Nr.: 121152
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach tastend rot „0“ |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach tastend rot „0“ |
| Katalogseite: Leuchtdrucktaste flach tastend rot „0“ |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Leuchtdrucktaste für den Außenbereich geeignet?
Ja, dank der hohen Schutzarten IP67 und IP69K ist der Taster gegen Strahlwasser, Staub und extreme Witterungseinflüsse geschützt und somit für anspruchsvolle Außenbereiche geeignet.
Kann die Leuchtdrucktaste direkt beleuchtet werden?
Das Modell ist passiv beleuchtbar. Das bedeutet, dass eine entsprechende LED-Einheit oder ein Leuchtelement aus der Schrack Serie MM zusätzlich verbaut werden muss, um die Leuchtfunktion zu aktivieren.
Welche Einbaumaße erfordert der Schrack Taster?
Der Taster verfügt über eine kompakte Bauform mit Abmessungen von 30x30x30 mm, wodurch er standardmäßig in gängige Schaltschrank-Frontplatten mit einem Bohrungsdurchmesser von 22,5 mm integriert werden kann.
Was bedeutet die Bezeichnung „tastend“ bei diesem Befehlsgerät?
Die Funktion „tastend“ bedeutet, dass der Schaltkontakt nur so lange geschlossen bleibt, wie der rote Druckknopf aktiv von Hand betätigt wird. Sobald der Taster losgelassen wird, kehrt er in seine Ausgangslage zurück.
