Description
Über dieses Produkt

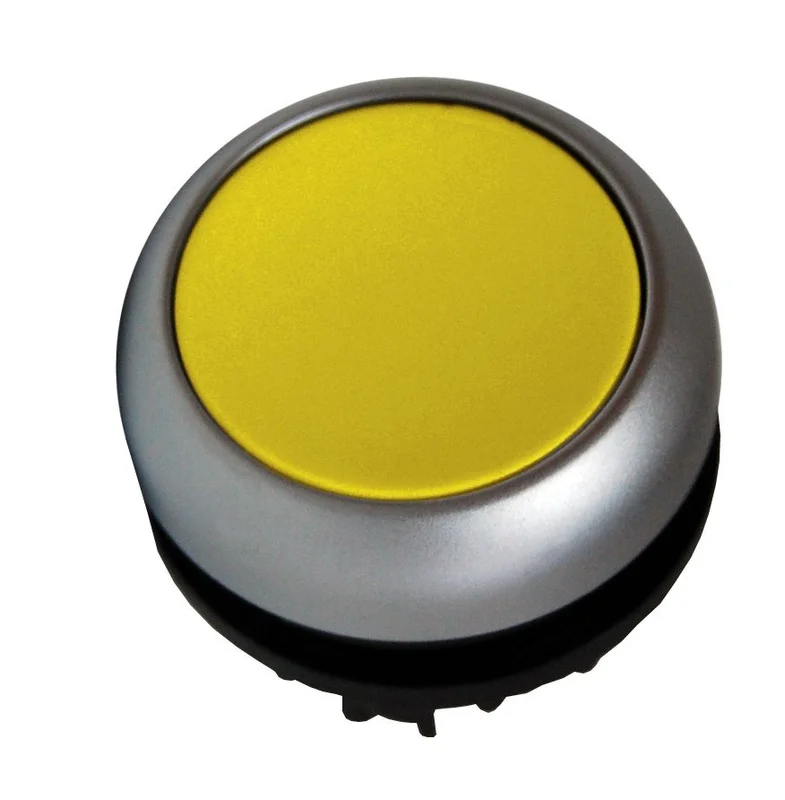

Die Schrack Leuchtdrucktaste flach in Gelb aus der Serie MM ist ein tastendes Befehlsgerät für anspruchsvolle industrielle Schaltanwendungen. Mit einer Baugröße von 30x30x30 mm und einer hohen Schutzart von IP67 sowie IP69K ist sie staubdicht, strahlwassergeschützt und für extreme Umgebungsbedingungen ausgelegt. Die mechanische Lebensdauer beträgt 5.000.000 Schaltspiele bei einer Betätigungskraft von 5 N und einem Betriebstemperaturbereich von -25 °C bis +70 °C. Dieses Befehlsgerät findet Verwendung in Schaltschränken, Maschinensteuerungen und Anlagen, in denen eine optische Statusmeldung durch eine passive Beleuchtung erforderlich ist. Wir versenden diesen Artikel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet zuverlässigen Schutz gegen Staub, Wasser und Hochdruckreinigung.
- Flache Bauform: Ermöglicht eine kompakte Montage bei minimalem Platzbedarf in der Schaltschranktür.
- Tastende Funktion: Ideal für kurzzeitige Schaltimpulse oder Steuersignale.
- Mechanische Lebensdauer: 5 Millionen Schaltspiele garantieren eine hohe Zuverlässigkeit im Dauerbetrieb.
- Kompatibilität: Passiv beleuchtbar und nahtlos in die Serie MM integrierbar.
Anwendungsbereiche
- Integration in industrielle Maschinensteuerungen und Bedientableaus.
- Einsatz in der Prozessautomatisierung zur Signalisierung.
- Verwendung in Umgebungen mit hoher Feuchtigkeit oder starker Schmutzbelastung.
- Schaltschrankbau für Energie- und Industrietechnik.
Technische Details
| EAN | 9004840175950 |
| VE | 700Stk |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| BEST. NR. | MM216929 |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Leuchtdrucktaste |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Farbe | gelb |
| Norm | IEC EN 60947; VDE 0660 |
| HLief-Artikel Nummer | 121157 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Type Nr. | M22-DL-Y |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216929– | EAN: 9004840175950 | Hersteller-Art.-Nr.: 121157
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach tastend gelb |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach tastend gelb |
| Katalogseite: Leuchtdrucktaste flach tastend gelb |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Leuchtdrucktaste MM216929 für Außenbereiche geeignet?
Ja, aufgrund der hohen Schutzart IP67 und IP69K ist die Leuchtdrucktaste gegen Strahlwasser und Staub geschützt. Sie hält zudem Umgebungstemperaturen von -25 °C bis +70 °C stand, was sie robust genug für anspruchsvolle Einsatzumgebungen macht.
Welche Montageabmessungen hat der Schrack Leuchtdrucktaster?
Die Leuchtdrucktaste der Serie MM besitzt die Abmessungen 30x30x30 mm. Diese kompakte flache Bauform ist speziell für den platzsparenden Einbau in Schalttafeln und Bediengehäuse konzipiert.
Was bedeutet „passiv beleuchtbar“ bei dieser Leuchtdrucktaste?
Die Bezeichnung „passiv beleuchtbar“ bedeutet, dass die Taste keine eigene interne Lichtquelle besitzt, sondern mit einem entsprechenden Leuchtelement oder LED-Modul der Serie MM nachgerüstet werden kann. Dies ermöglicht eine flexible Wahl der Beleuchtungsstärke und -farbe für Ihre Schaltanzeige.
Welches Zubehör ist für den Betrieb der MM216929 Leuchtdrucktaste erforderlich?
Für den Betrieb sind entsprechende Kontakt- und Befestigungselemente notwendig. Die passenden Komponenten sind unter den Artikelnummern MM216374, MM216376 und MM216378 in unserem Shop erhältlich.
