Über dieses Produkt

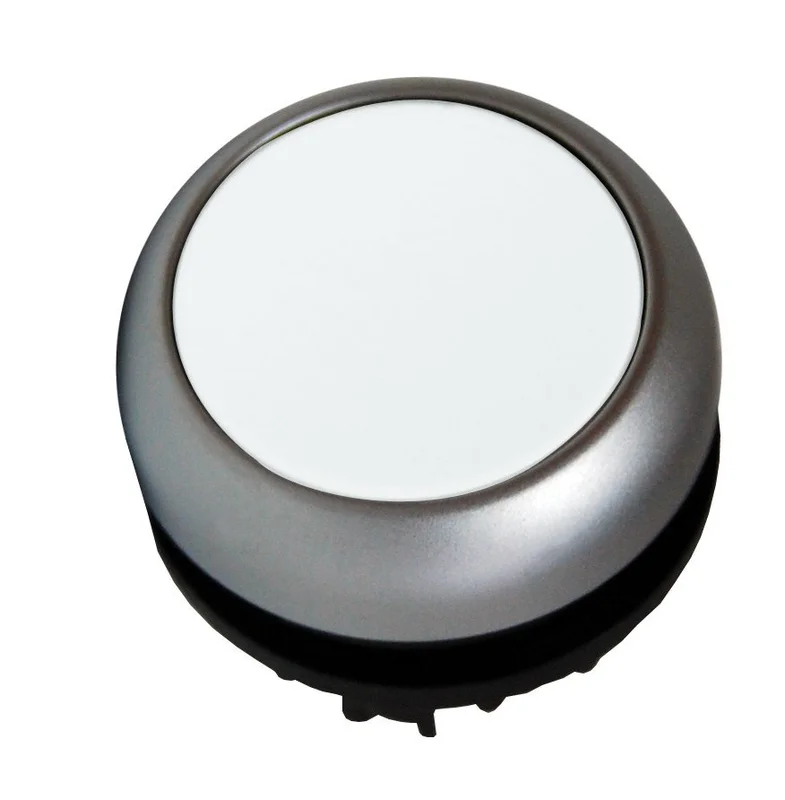

Die Schrack Leuchtdrucktaste flach tastend in Weiß aus der Serie MM ist ein robustes Befehlsgerät für anspruchsvolle industrielle Schaltanwendungen. Das Bauteil verfügt über eine Schutzart von IP67 sowie IP69K und ist für Umgebungstemperaturen zwischen -25 °C und +70 °C ausgelegt. Mit einer mechanischen Lebensdauer von 5.000.000 Schaltspielen und einer Betätigungskraft von 5 N ist sie für eine hohe Schaltfrequenz von unter 3600 Zyklen konzipiert. Die passive Beleuchtung ermöglicht eine flexible Signalisierung in verschiedenen Anlagenkonfigurationen. Diese Leuchtdrucktaste ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet hohen Schutz gegen das Eindringen von Staub, Wasser und Hochdruckreinigung.
- Tastende Ausführung: Ermöglicht kurzzeitige Befehlsgabe durch den 5 N Betätigungswiderstand.
- Serie MM Kompatibilität: Einfache Integration in bestehende Befehls- und Meldegeräte-Systeme.
- Robuste Mechanik: Ausgelegt auf 5 Millionen Schaltzyklen für eine lange Einsatzdauer.
Anwendungsbereiche
- Schaltschrankbau zur manuellen Steuerung und Signalisierung.
- Bedienpanels in der industriellen Automatisierungstechnik.
- Steuerungsgehäuse in feuchten oder staubigen Umgebungen.
- Einbau in Maschinenfronten zur intuitiven Prozesssteuerung.
Technische Details
| EAN | 9004840175929 |
| VE | 700Stk |
| Serie | MM |
| HLief-Artikel Nummer | 121153 |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Leuchtdrucktaste |
| Type Nr. | M22-DL-W |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| BEST. NR. | MM216922 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216922– | EAN: 9004840175929 | Hersteller-Art.-Nr.: 121153
Downloads
| CAD Zeichnung: Leuchtdrucktaste flach tastend weiss |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtdrucktaste flach tastend weiss |
| Katalogseite: Leuchtdrucktaste flach tastend weiss |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Leuchtdrucktaste für den Außenbereich geeignet?
Dank der hohen Schutzarten IP67 und IP69K ist die Leuchtdrucktaste bestens gegen das Eindringen von Feuchtigkeit und Staub geschützt. Sie kann daher auch in anspruchsvollen industriellen Umgebungen eingesetzt werden.
Welche Funktion hat die passive Beleuchtung der Taste?
Die passive Beleuchtung bedeutet, dass die Taste als Leuchtmelder dient, sobald ein entsprechendes Leuchtelement verbaut wird. Sie ist ideal, um visuelle Signale im Schaltschrankbau direkt über den Taster zu realisieren.
Welche Abmessungen hat der Schrack Taster M22-DL-W?
Die Schrack Leuchtdrucktaste MM216922 verfügt über ein kompaktes Gehäuse mit den Abmessungen 30x30x30 mm. Damit passt sie in Standard-Einbauöffnungen für 22-mm-Befehlsgeräte.
Was bedeutet die Ausführung tastend bei diesem Befehlsgerät?
Tastend bedeutet, dass der Schaltkontakt nur so lange geschlossen bleibt, wie der Druckknopf betätigt wird. Sobald Sie den Taster loslassen, kehrt dieser in seine Ausgangsstellung zurück.
