Über dieses Produkt

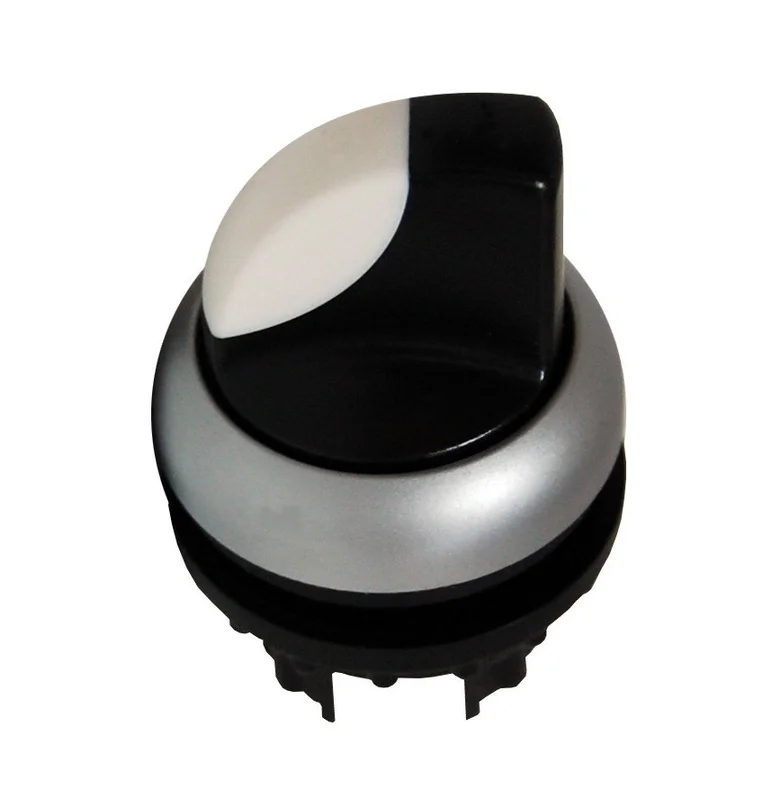

Der Knebelschalter 3 Stellungen rastend 60° von Schrack ist ein robustes Befehlsgerät für anspruchsvolle industrielle Schaltanwendungen. Das Bauteil verfügt über eine rastende Funktion mit der Schaltstellung I-0-II und einen Knebelgriff in der Farbkombination schwarz/hellgrau. Mit einer Schutzart von IP66 ist das Gerät gegen Staub und starkes Strahlwasser geschützt, bei einer mechanischen Lebensdauer von 100.000 Schaltspielen. Die Abmessungen betragen 70x30x30 mm und der Schalter ist für Umgebungstemperaturen von -25°C bis +70°C ausgelegt. Er wird für den Aufbau in Schaltschränken und Maschinensteuerungen eingesetzt. Der Knebelschalter ist innerhalb von 1 bis 3 Werktagen verfügbar und kann einfach bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Gewährleistet hohe Dichtigkeit gegenüber Umwelteinflüssen und Strahlwasser.
- Rastende Schaltfunktion: Die 3-Stellungs-Ausführung I-0-II bietet eine präzise Steuerung von Industrieprozessen.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für eine hohe Betriebssicherheit.
- Breiter Temperaturbereich: Zuverlässiger Betrieb zwischen -25°C und +70°C Umgebungstemperatur.
- Kompakte Bauform: Mit 70x30x30 mm Abmessung ideal für platzsparende Einbauumgebungen.
Anwendungsbereiche
- Industrielle Maschinensteuerung und Automatisierungstechnik.
- Schaltschrankbau für Energie- und Gebäudetechnik.
- Steuerung von Motoren und Schaltkreisen in Außenbereichen mit hohen IP-Anforderungen.
Technische Details
| EAN | 9004840175783 |
| Serie | MM |
| BEST. NR. | MM216872 |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| LxBxH mm | 70x30x30 |
| Anzugsdrehmoment | 0,30Nm |
| Farbe | schwarz/hellgrau |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Beleuchtung | Nein |
| Schutzart | IP66 |
| HLief-Artikel Nummer | 121300 |
| Ausführung | rastend; I-0-II |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Type Nr. | M22-WRK3 |
| Bauform | Knebelschalter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216872– | EAN: 9004840175783 | Hersteller-Art.-Nr.: 121300
Downloads
| CAD Zeichnung: Knebelschalter 3 Stellungen rastend 60° |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Knebelschalter 3 Stellungen rastend 60° |
| Katalogseite: Knebelschalter 3 Stellungen rastend 60° |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die rastende Ausführung beim Schrack MM216872 Knebelschalter?
Die rastende Ausführung bedeutet, dass der Knebel nach dem Umschalten in der gewählten Position (I, 0 oder II) stehen bleibt. Er springt nicht automatisch in die Ausgangsstellung zurück, was für dauerhafte Schaltungszustände in Maschinensteuerungen notwendig ist.
Kann der Knebelschalter 3 Stellungen rastend im Außenbereich verbaut werden?
Ja, aufgrund der hohen Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser geschützt. Damit eignet sich dieser Schalter aus der Schrack MM-Serie für den Einsatz in rauen Umgebungen und Außenbereichen.
Welches Zubehör ist für den Schrack Knebelschalter M22-WRK3 erforderlich?
Für die korrekte Montage und Inbetriebnahme sind laut Hersteller die Zubehörteile MM216374–, MM216376– und MM216378– notwendig. Diese Komponenten unterstützen den fachgerechten Einbau in Ihrem Schaltschrank.
Wie hoch ist die mechanische Lebensdauer des Schalters?
Dieser Schnebelschalter ist auf eine mechanische Lebensdauer von 100.000 Schaltspielen ausgelegt. Diese hohe Langlebigkeit macht ihn zu einem zuverlässigen Befehlsgerät für den industriellen Einsatz unter Dauerbelastung.
