Über dieses Produkt

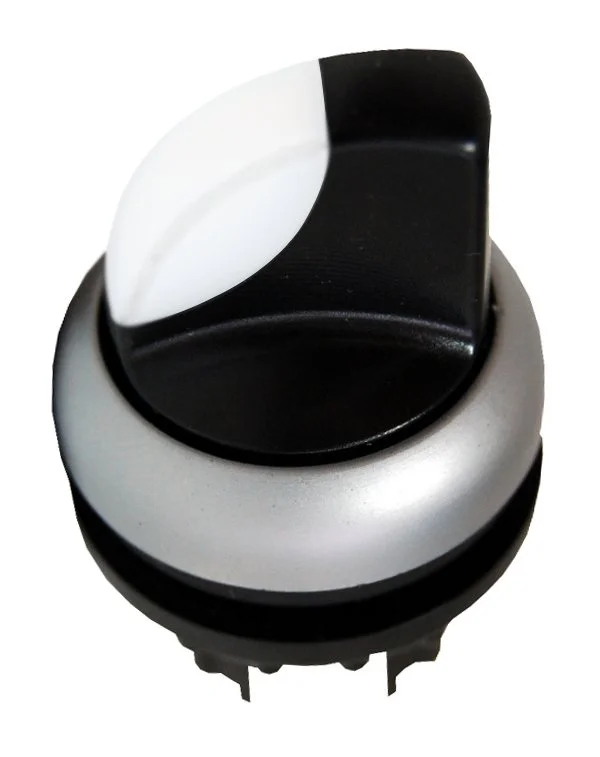

Der Knebelschalter von Schrack in der 2-Stellungs-Ausführung ist ein tastendes Befehlsgerät mit 40° Schaltwinkel für präzise Steuerungsprozesse. Das Modell der Serie MM verfügt über die Schaltfunktion 0-I und ist in der Farbkombination schwarz/hellgrau gehalten. Mit einer Schutzart von IP66 ist das Gerät resistent gegen äußere Einflüsse und für anspruchsvolle Umgebungsbedingungen ausgelegt. Die mechanische Lebensdauer umfasst 100.000 Schaltspiele bei einem kompakten Gehäusemaß von 70x30x30 mm. Der Einsatz erfolgt primär in der industriellen Schalttechnik zur manuellen Ansteuerung von Maschinen und Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser für den Außeneinsatz.
- Tastende Ausführung 0-I: Erlaubt gezielte, temporäre Schaltimpulse.
- Betriebstemperaturbereich: Einsatzfähig zwischen -25°C und +70°C.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für Langlebigkeit.
Anwendungsbereiche
- Steuerung von Industriemaschinen in Produktionsanlagen.
- Manuelle Befehlsgabe in Schaltschränken und Verteilergehäusen.
- Integration in Steuerpulte für verfahrenstechnische Prozesse.
Technische Details
| EAN | 9004840175752 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| HLief-Artikel Nummer | 121283 |
| LxBxH mm | 70x30x30 |
| Anzugsdrehmoment | 0,30Nm |
| Ausführung | tastend; 0-I |
| Farbe | schwarz/hellgrau |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Beleuchtung | Nein |
| Schutzart | IP66 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Type Nr. | M22-WK |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Bauform | Knebelschalter |
| BEST. NR. | MM216865 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216865– | EAN: 9004840175752 | Hersteller-Art.-Nr.: 121283
Downloads
| CAD Zeichnung: Knebelschalter 2 Stellungen tastend 40° |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Knebelschalter 2 Stellungen tastend 40° |
| Katalogseite: Knebelschalter 2 Stellungen tastend 40° |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die tastende Funktion beim Schrack Knebelschalter?
Die tastende Funktion 0-I bedeutet, dass der Schalter nach der Betätigung selbsttätig in die Ausgangsstellung zurückkehrt. Dies ist ideal für Impulssteuerungen in Befehlsgeräten, bei denen kein dauerhaftes Einrasten gewünscht ist.
Ist der Knebelschalter MM216865 für den Außenbereich geeignet?
Ja, dank der Schutzart IP66 ist dieser Schalter staubdicht und gegen starkes Strahlwasser geschützt. Er kann somit problemlos in rauen Industrieumgebungen oder geschützten Außenbereichen verbaut werden.
Welches Zubehör wird für den Knebelschalter 2 Stellungen benötigt?
Für die ordnungsgemäße Installation werden die Komponenten mit den Hersteller-Nummern MM216374, MM216376 und MM216378 benötigt. Diese sind als notwendiges Zubehör für die Serie MM bei tela.at erhältlich.
Wie hoch ist die mechanische Lebensdauer des Schrack Schalters?
Der Schalter ist für eine mechanische Lebensdauer von 100.000 Schaltspielen ausgelegt. Dies garantiert eine hohe Zuverlässigkeit bei der täglichen Betätigung in industriellen Steuerungsanwendungen.
