Über dieses Produkt

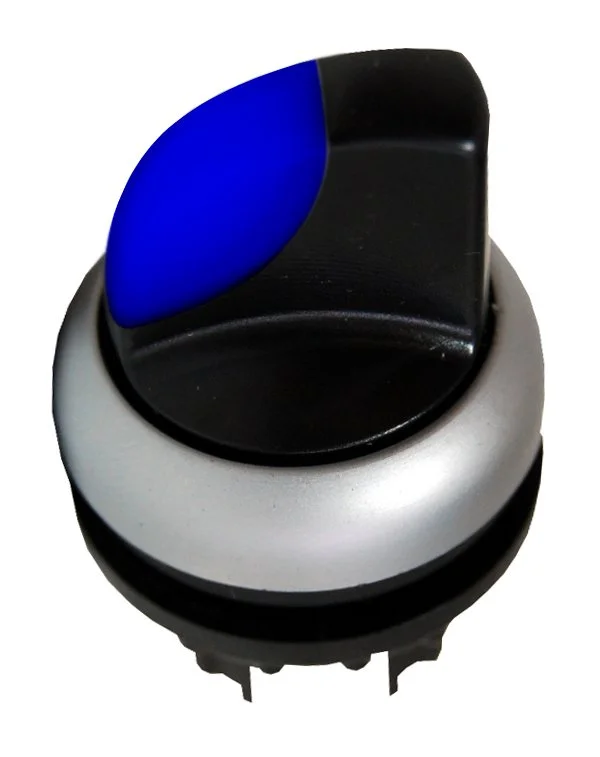

Der Leuchtknebel von Schrack mit 3 Stellungen und rastender Funktion in Blau ist ein robustes Befehlsgerät für die industrielle Steuerungstechnik. Das Bauteil verfügt über eine rastende Schaltcharakteristik in der Anordnung I-0-II und ist für eine passive Beleuchtung ausgelegt. Mit der Schutzart IP66 ist das Schaltelement gegen das Eindringen von Staub und starkem Strahlwasser geschützt und hält Umgebungstemperaturen von -25 °C bis +70 °C stand. Die mechanische Lebensdauer beträgt 100.000 Schaltspiele bei einer Baugröße von 46x30x30 mm. Dieses Schaltelement findet seinen Einsatz in Schaltschränken und an Maschinensteuerungen, bei denen eine klare Zustandsanzeige erforderlich ist. Der Artikel ist mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar und kann direkt bei TELA bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Leuchtknebel mit 3 Stellungen für präzise Schaltvorgänge I-0-II
- Schutzart IP66: Gewährleistet Staubdichtigkeit und Schutz gegen starkes Strahlwasser
- Mechanische Lebensdauer: 100.000 Schaltspiele für eine hohe Prozesssicherheit
- Umgebungstemperatur: Einsatzbereich von -25 °C bis +70 °C für verschiedenste Einsatzorte
Anwendungsbereiche
- Einbau in industrielle Schaltschränke zur Anlagensteuerung
- Bedienpanels für Maschinen und Produktionsanlagen
- Steuerung von Signal- und Meldekreisen in der Automatisierungstechnik
Technische Details
| EAN | 9004840191554 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| HLief-Artikel Nummer | 121303 |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| BEST. NR. | MM216851 |
| Einbaulage | beliebig |
| Type Nr. | M22-WRLK3-B |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| Farbe | blau |
| LxBxH mm | 46x30x30 |
| Ausführung | rastend; I-0-II |
| Bauform | Leuchtknebel |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216851– | EAN: 9004840191554 | Hersteller-Art.-Nr.: 121303
Downloads
| CAD Zeichnung: Leuchtknebel 3 Stellungen rastend blau |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 3 Stellungen rastend blau |
| Katalogseite: Leuchtknebel 3 Stellungen rastend blau |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die rastende Ausführung bei diesem Schrack Leuchtknebel?
Die rastende Ausführung (I-0-II) bedeutet, dass der Knebel in jeder der drei Schaltstellungen mechanisch einrastet. Er kehrt nach der Betätigung nicht von selbst in die Nullstellung zurück, sondern verbleibt in der gewählten Position, bis er manuell verstellt wird.
Kann der Leuchtknebel MM216851 auch im Außenbereich eingesetzt werden?
Mit der Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser aus beliebiger Richtung geschützt. Somit ist ein Einsatz in rauen Industrieumgebungen oder geschützten Außenbereichen möglich, sofern die zulässige Umgebungstemperatur von -25 °C bis +70 °C eingehalten wird.
Welches Zubehör wird für den Betrieb des beleuchtbaren Knebels benötigt?
Für diesen passiv beleuchtbaren Leuchtknebel sind die Schrack-Komponenten MM216374–, MM216376– sowie MM216378– als notwendiges Zubehör definiert. Diese gewährleisten die korrekte Montage und die Funktionsfähigkeit der Lichtsignalisierung.
Wie erfolgt die Montage des Schrack MM216851 Befehlsgeräts?
Die Montage ist aufgrund der beliebigen Einbaulage flexibel handhabbar. Der Knebel ist für standardisierte Gehäuseöffnungen konzipiert und lässt sich mit einem Anzugsdrehmoment von 0,30 Nm sicher in Befehls- und Meldetableaus integrieren.
