Über dieses Produkt

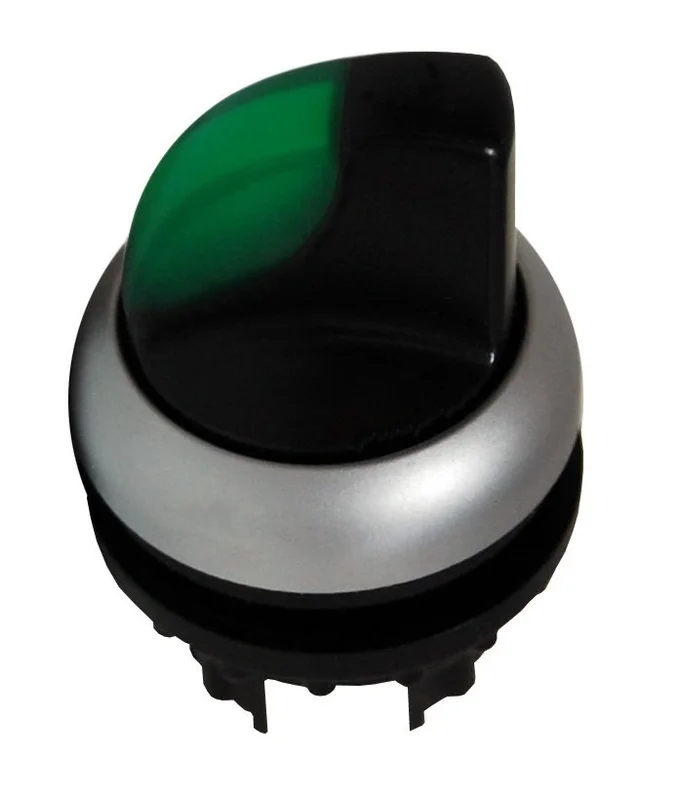

Der Schrack Leuchtknebel mit drei Stellungen in der Farbe Grün bietet eine rastende I-0-II Schaltung für präzise Steuerungsprozesse. Das Befehlsgerät verfügt über die Schutzart IP66 und eine Bauform mit 46 x 30 x 30 mm, die eine einfache Montage ermöglicht. Die passive Beleuchtung sorgt für eine klare visuelle Statusanzeige in verschiedenen Schaltzuständen. Die mechanische Lebensdauer umfasst 100.000 Schaltspiele bei einer Umgebungstemperatur von -25 °C bis +70 °C. Dieses Befehlsgerät dient der zuverlässigen Signalsteuerung in industriellen Anlagen und Schaltschränken. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachhändler für Elektro- und Haustechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Leuchtknebel mit rastender I-0-II Funktion für sichere Schaltzustände.
- Schutzart: IP66 für den Einsatz in anspruchsvollen Industrieumgebungen.
- Beleuchtung: Passiv beleuchtbar für eine deutliche Anzeige des aktuellen Betriebsmodus.
- Mechanische Lebensdauer: 100.000 Schaltspiele garantieren eine hohe Zuverlässigkeit.
Anwendungsbereiche
- Steuerung von Maschinen und Anlagen in der industriellen Fertigung.
- Integration in Schalttafeln für Signal- und Meldekreise.
- Manuelle Ansteuerung von Drei-Stufen-Prozessen in Schaltkästen.
Technische Details
| EAN | 9004840176230 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| BEST. NR. | MM216847 |
| HLief-Artikel Nummer | 121304 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Type Nr. | M22-WRLK3-G |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| LxBxH mm | 46x30x30 |
| Ausführung | rastend; I-0-II |
| Bauform | Leuchtknebel |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216847– | EAN: 9004840176230 | Hersteller-Art.-Nr.: 121304
Downloads
| CAD Zeichnung: Leuchtknebel 3 Stellungen rastend grün |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 3 Stellungen rastend grün |
| Katalogseite: Leuchtknebel 3 Stellungen rastend grün |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die rastende Funktion beim Schrack Leuchtknebel 3 Stellungen?
Die rastende Funktion bedeutet, dass der Knebel in jeder der drei Schaltstellungen (I-0-II) einrastet und in dieser Position verbleibt, bis er manuell betätigt wird. Dies ermöglicht eine dauerhafte Signalisierung des gewählten Zustands ohne ständigen manuellen Druck.
Ist der Schrack Leuchtknebel MM216847 für den Außenbereich geeignet?
Der Leuchtknebel verfügt über die Schutzart IP66, was ihn staubdicht und gegen starkes Strahlwasser geschützt macht. Damit ist er für den Einsatz in rauen Umgebungen und bei entsprechenden Gehäuseeinbauten auch außerhalb geschützter Innenräume einsetzbar.
Welches Zubehör wird für den Betrieb des beleuchtbaren Leuchtknebels benötigt?
Für die volle Funktionalität der passiven Beleuchtung und den korrekten Einbau werden die Komponenten mit den Hersteller-Nummern MM216374, MM216376 und MM216378 empfohlen. Diese Zubehörteile sind auf die Serie MM abgestimmt und ermöglichen die fachgerechte Montage.
Kann der Leuchtknebel in jeder Position montiert werden?
Ja, laut technischem Datenblatt ist die Einbaulage beliebig. Sie können den Schrack Leuchtknebel flexibel in vertikalen oder horizontalen Schalttafeln verbauen, ohne die Funktionalität oder die mechanische Lebensdauer von 100.000 Schaltspielen zu beeinträchtigen.
