Über dieses Produkt

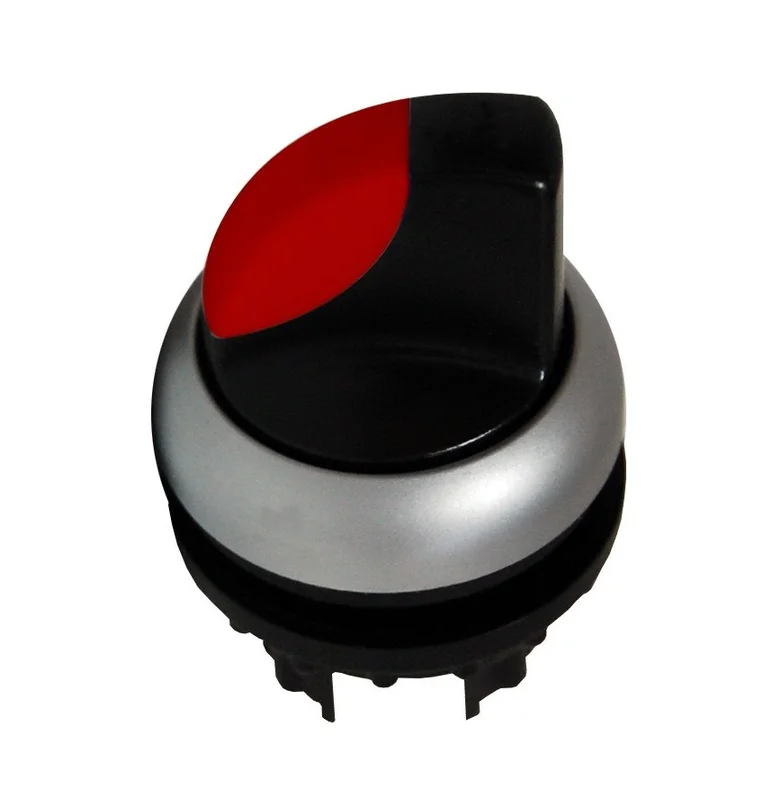

Der Leuchtknebel 3 Stellungen rastend rot von Schrack ermöglicht eine präzise Steuerung von Befehls- und Meldegeräten in industriellen Anlagen. Das Schaltelement verfügt über eine I-0-II Rastung und ist für eine passive Beleuchtung ausgelegt, wodurch Zustände jederzeit klar erkennbar bleiben. Mit einer Schutzart von IP66 widersteht das Bauteil widrigen Umgebungsbedingungen und bietet eine mechanische Lebensdauer von 100.000 Schaltspielen. Die kompakten Maße von 46x30x30 mm erlauben die Montage in gängigen Schaltgehäusen bei Temperaturen von -25 °C bis +70 °C. Dieses Befehlsgerät findet Einsatz in der Automatisierungstechnik sowie im Schaltschrankbau zur Steuerung von Maschinenfunktionen. Der Leuchtknebel ist innerhalb von 1 bis 3 Werktagen verfügbar und kann direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Leuchtknebel mit roter Farbgebung für klare optische Signalisierung.
- Schaltcharakteristik: Rastend in den Stellungen I-0-II für dauerhafte Schaltzustände.
- Schutzart IP66: Vollständiger Schutz gegen Staub und starkes Strahlwasser für den Innen- und Außenbereich.
- Temperaturbereich: Einsatzfähig in anspruchsvollen Umgebungen von -25 °C bis +70 °C.
- Mechanische Lebensdauer: Ausgelegt auf 100.000 Schaltspiele für eine hohe Zuverlässigkeit im Dauerbetrieb.
Anwendungsbereiche
- Steuerung von Industriemaschinen und Anlagensteuerungen.
- Schaltschrankbau für komplexe Schaltfunktionen.
- Integration in Bedienpulte für automatisierte Fertigungsprozesse.
- Signalgebung in der Gebäudeautomation.
Technische Details
| EAN | 9004840176223 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 121305 |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Type Nr. | M22-WRLK3-R |
| BEST. NR. | MM216845 |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| LxBxH mm | 46x30x30 |
| Ausführung | rastend; I-0-II |
| Bauform | Leuchtknebel |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216845– | EAN: 9004840176223 | Hersteller-Art.-Nr.: 121305
Downloads
| CAD Zeichnung: Leuchtknebel 3 Stellungen rastend rot |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 3 Stellungen rastend rot |
| Katalogseite: Leuchtknebel 3 Stellungen rastend rot |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die 3-Stellungen rastend Funktion bei diesem Schrack Leuchtknebel?
Die rastende Funktion I-0-II bedeutet, dass der Knebel in jeder der drei Positionen einrastet und in dieser Stellung verbleibt, bis er manuell wieder verstellt wird. Dies ist besonders vorteilhaft für Schaltvorgänge, die einen dauerhaften Zustand ohne ständiges Halten des Bedienelements erfordern.
Kann der Leuchtknebel 3 Stellungen rastend rot in Außenbereichen montiert werden?
Ja, aufgrund der hohen Schutzart IP66 ist dieser Schrack Leuchtknebel staubdicht und gegen starkes Strahlwasser geschützt. Damit eignet er sich für anspruchsvolle Montageumgebungen, sofern die Betriebstemperaturen zwischen -25 °C und +70 °C eingehalten werden.
Welches Zubehör wird für den Schrack MM216845 benötigt?
Für die vollständige Montage und Funktion sind die Zubehörkomponenten MM216374, MM216376 sowie MM216378 vorgesehen. Diese gewährleisten die fachgerechte Befestigung und elektrische Anbindung des Befehlsgeräts in Ihrer Anlage.
Ist der Schrack Leuchtknebel M22-WRLK3-R beleuchtbar?
Ja, dieser Leuchtknebel ist passiv beleuchtbar konzipiert. Dies ermöglicht die Integration von Beleuchtungselementen, um den aktuellen Schaltzustand des Geräts auch bei schlechten Lichtverhältnissen durch eine optische Signalgebung hervorzuheben.
