Description
Über dieses Produkt

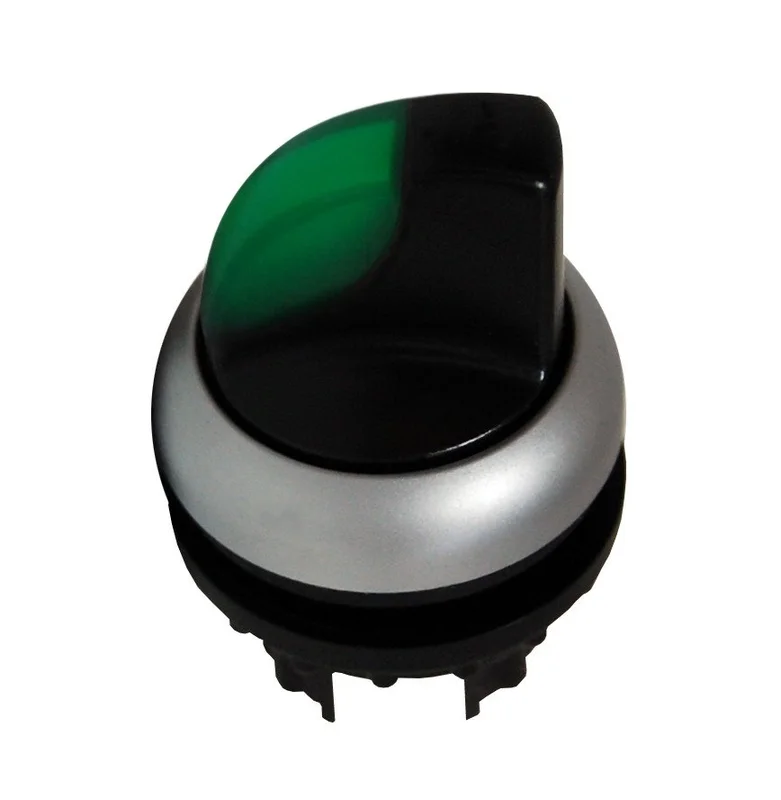

Der Schrack Leuchtknebel mit 2 Stellungen und rastender Funktion ist ein präzises Befehlsgerät in grüner Ausführung für industrielle Schaltanlagen. Das Bedienelement arbeitet mit einer rastenden 0-I Schaltcharakteristik und ermöglicht durch seine Bauform eine passive Beleuchtung. Mit der Schutzart IP66 ist das Gerät gegen Staub und starkes Strahlwasser geschützt und hält Umgebungstemperaturen von -25 °C bis +70 °C stand. Die kompakten Maße von 46x30x30 mm sowie eine mechanische Lebensdauer von 100.000 Schaltspielen gewährleisten einen dauerhaften Einsatz in Steuerpulten und Schaltschränken. Sie erhalten diesen Leuchtknebel bei TELA innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Gewährleistet hohe Beständigkeit gegen Staub und Feuchtigkeit.
- Rastende 0-I Funktion: Sicherer Schaltzustand in zwei definierten Positionen.
- Passive Beleuchtung: Ermöglicht die optische Statusanzeige im Betrieb.
- Robuste Bauform: Ausgelegt für 100.000 mechanische Schaltspiele.
- Großer Temperaturbereich: Einsetzbar bei -25 °C bis +70 °C Umgebungstemperatur.
Anwendungsbereiche
- Integration in industrielle Schaltschränke zur Anlagensteuerung.
- Einsatz in Maschinenbedienfeldern als Signal- und Befehlsgerät.
- Montage in Gehäusen der Gebäudetechnik für manuelle Schaltvorgänge.
- Verwendung in rauen Umgebungen, die Schutz gegen Strahlwasser erfordern.
Technische Details
| EAN | 9004840176179 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| Ausführung | rastend; 0-I |
| LxBxH mm | 46x30x30 |
| Bauform | Leuchtknebel |
| Type Nr. | M22-WRLK-G |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| BEST. NR. | MM216827 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | 121309 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216827– | EAN: 9004840176179 | Hersteller-Art.-Nr.: 121309
Downloads
| CAD Zeichnung: Leuchtknebel 2 Stellungen rastend grün |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 2 Stellungen rastend grün |
| Katalogseite: Leuchtknebel 2 Stellungen rastend grün |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet „rastend“ bei diesem Schrack Leuchtknebel?
Die rastende Funktion bedeutet, dass der Leuchtknebel nach der Betätigung in der gewählten Position (0 oder I) verharrt. Er kehrt nicht automatisch in die Ausgangsstellung zurück, was ideal für dauerhafte Schaltzustände ist.
Ist der Leuchtknebel MM216827 für den Außenbereich geeignet?
Dank der hohen Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser geschützt. Es kann somit in Umgebungen montiert werden, in denen Feuchtigkeit oder Spritzwasser auftreten können.
Welches Zubehör wird für den Betrieb benötigt?
Für die vollständige Montage und Funktion sind die Zubehörkomponenten MM216374, MM216376 oder MM216378 erforderlich. Diese Artikel ergänzen den Leuchtknebel innerhalb der Schrack MM-Serie optimal.
Kann der Leuchtknebel MM216827 in jeder Position eingebaut werden?
Ja, die Einbaulage des Leuchtknebels ist beliebig. Er kann flexibel in vertikalen oder horizontalen Bedienfeldern sowie Schaltschränken montiert werden, ohne seine Funktion zu beeinträchtigen.
