Über dieses Produkt

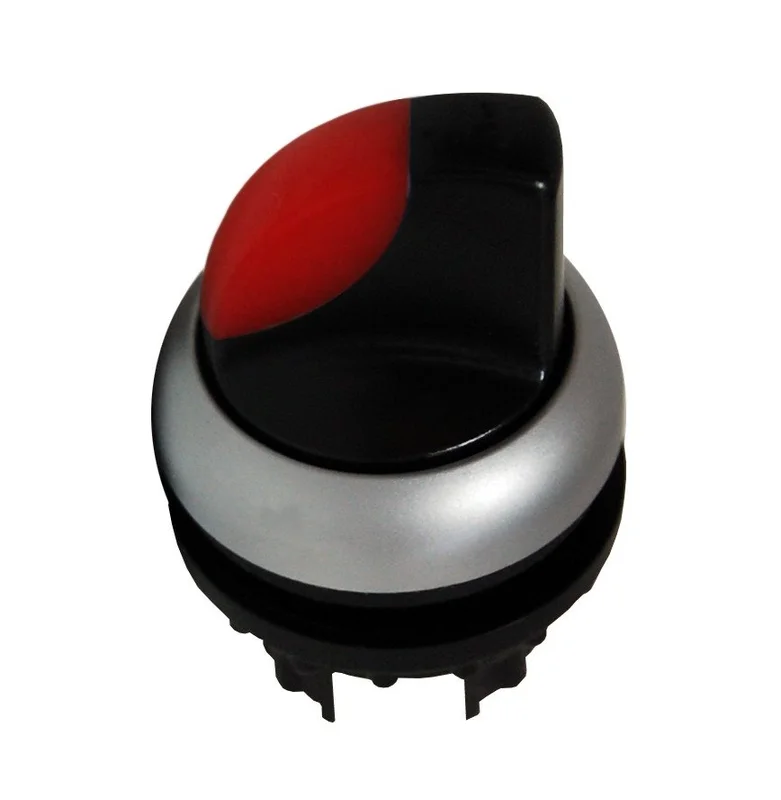

Der Schrack Leuchtknebel mit 2 Stellungen (0-I) in Rot ist ein robustes Befehlsgerät der Serie MM für industrielle Steuerungen. Das Bedienelement verfügt über eine rastende Ausführung und ist für eine passive Beleuchtung vorbereitet. Mit einer Schutzart von IP66 und kompakten Abmessungen von 46x30x30 mm hält dieses Schaltelement Umgebungstemperaturen von -25 °C bis +70 °C stand. Einsatz findet dieser Leuchtknebel primär in Schaltschränken und an Maschinenbedienpulten zur sicheren Signalisierung und Steuerung. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Leuchtknebel mit rastender 0-I Funktion für sichere Schaltzustände.
- Schutzart: IP66 für staubdichten Betrieb und Schutz gegen starkes Strahlwasser.
- Beleuchtung: Passiv beleuchtbar zur klaren optischen Statusanzeige.
- Mechanische Lebensdauer: 100.000 Schaltspiele für langjährigen, zuverlässigen Einsatz.
Anwendungsbereiche
- Industrielle Schaltschranktechnik zur manuellen Steuerung von Prozessen.
- Maschinenbau als zuverlässiges Bedienelement für Drehschalter-Funktionen.
- Schaltpulte in der Automatisierungstechnik zur Zustandsanzeige.
Technische Details
| EAN | 9004840176162 |
| BEST. NR. | MM216825 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Anzugsdrehmoment | 0,30Nm |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| Ausführung | rastend; 0-I |
| LxBxH mm | 46x30x30 |
| Bauform | Leuchtknebel |
| HLief-Artikel Nummer | 121310 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Type Nr. | M22-WRLK-R |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216825– | EAN: 9004840176162 | Hersteller-Art.-Nr.: 121310
Downloads
| CAD Zeichnung: Leuchtknebel 2 Stellungen rastend rot |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 2 Stellungen rastend rot |
| Katalogseite: Leuchtknebel 2 Stellungen rastend rot |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die rastende Funktion beim Schrack Leuchtknebel?
Die rastende Funktion bedeutet, dass der Knebel in der jeweiligen Schaltstellung (0 oder I) einrastet und in dieser Position verbleibt, bis er manuell wieder betätigt wird. Dies ist ideal für dauerhafte Schaltzustände in der Industrietechnik.
Ist der Leuchtknebel M22-WRLK-R für Außenbereiche geeignet?
Mit der Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser geschützt. Es kann somit in anspruchsvollen Industrieumgebungen eingesetzt werden, sollte jedoch vor direkten extremen Witterungseinflüssen geschützt montiert werden.
Welches Zubehör wird für den Betrieb dieses Leuchtknebels benötigt?
Für den fachgerechten Einsatz und Anschluss benötigen Sie Zubehörteile wie die Schrack Referenz-Nr. MM216374, MM216376 oder MM216378. Diese Komponenten gewährleisten die korrekte mechanische Montage und elektrische Kontaktierung.
Wie erfolgt die Beleuchtung des Schrack Leuchtknebels?
Dieser Leuchtknebel ist passiv beleuchtbar. Das bedeutet, dass das Gehäuse für den Einbau eines entsprechenden Leuchtmittels vorbereitet ist, welches die rote Kappe bei Bedarf durchleuchtet, um den Status anzuzeigen.
