Description
Über dieses Produkt

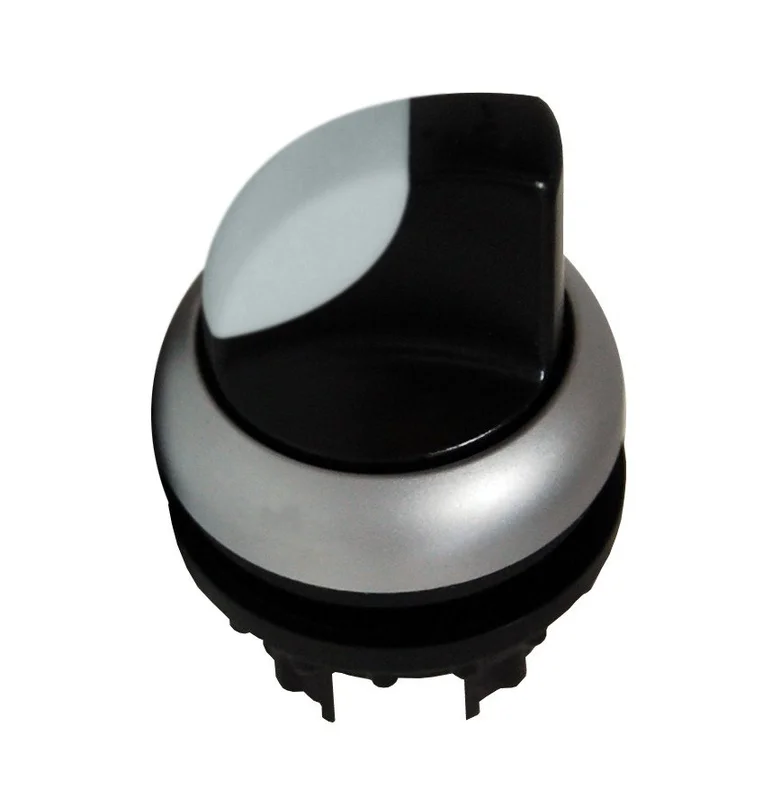

Der Leuchtknebel 2 Stellungen rastend weiss von Schrack ist ein robustes Befehlsgerät mit passiver Beleuchtungsoption für industrielle Schaltanlagen. Der Drehschalter mit der Bauform M22-WRLK-W bietet eine rastende 0-I Funktion bei kompakten Abmessungen von 46x30x30 mm. Dank der Schutzart IP66 ist das Gehäuse zuverlässig gegen Staub und starkes Strahlwasser geschützt. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen eignet sich dieses Modul für den intensiven Einsatz in Schalttafeln und Bedienpulten. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Sicherer Schutz gegen Staub und Strahlwasser in anspruchsvollen Umgebungen.
- Rastende Funktion: Klare 0-I Schaltstellung sorgt für definierte Betriebszustände der Anlage.
- Kompakte Bauform: Mit 46x30x30 mm platzsparende Integration in bestehende Befehls- und Meldegeräte.
- Passiv beleuchtbar: Flexibilität bei der Signalgebung durch optionale Beleuchtungselemente.
- Weiter Temperaturbereich: Einsatzfähig bei Umgebungstemperaturen von -25 °C bis +70 °C.
Anwendungsbereiche
- Integration in industrielle Steuerpulte und Schaltschränke.
- Manuelle Ansteuerung von Maschinenfunktionen mit klarer 0-I Rückmeldung.
- Einsatz als beleuchteter Drehschalter in komplexen Schaltanlagen.
- Verwendung in rauen Umgebungen, die einen Schutz nach IP66 erfordern.
Technische Details
| EAN | 9004840176155 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Farbe | weiß |
| HLief-Artikel Nummer | 121311 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM216823 |
| Anzugsdrehmoment | 0,30Nm |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| Ausführung | rastend; 0-I |
| LxBxH mm | 46x30x30 |
| Bauform | Leuchtknebel |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Type Nr. | M22-WRLK-W |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216823– | EAN: 9004840176155 | Hersteller-Art.-Nr.: 121311
Downloads
| CAD Zeichnung: Leuchtknebel 2 Stellungen rastend weiss |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 2 Stellungen rastend weiss |
| Katalogseite: Leuchtknebel 2 Stellungen rastend weiss |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die rastende Ausführung bei diesem Leuchtknebel?
Die rastende Ausführung bedeutet, dass der Knebel in den Endpositionen 0 und I einrastet und in der gewählten Stellung verbleibt. Dies ermöglicht eine dauerhafte Schaltzustandsanzeige für den Bediener an der Schalttafel.
Ist der Schrack Leuchtknebel MM216823 beleuchtbar?
Ja, das Produkt ist passiv beleuchtbar konzipiert. Dies erlaubt den Einbau von Beleuchtungselementen, um den Schaltzustand durch Lichtsignale besser erkennbar zu machen.
Welche Schutzart bietet der Schrack Drehschalter in weiss?
Der Leuchtknebel verfügt über die Schutzart IP66. Damit ist das Befehlsgerät staubdicht und gegen starkes Strahlwasser aus beliebigen Richtungen geschützt.
Welches Zubehör wird für den Schalter MM216823 benötigt?
Für die korrekte Montage und Funktion des Schalters werden die Zubehörteile MM216374, MM216376 oder MM216378 benötigt. Diese Komponenten stellen die elektrische Anbindung und Befestigung sicher.
