Description
Über dieses Produkt

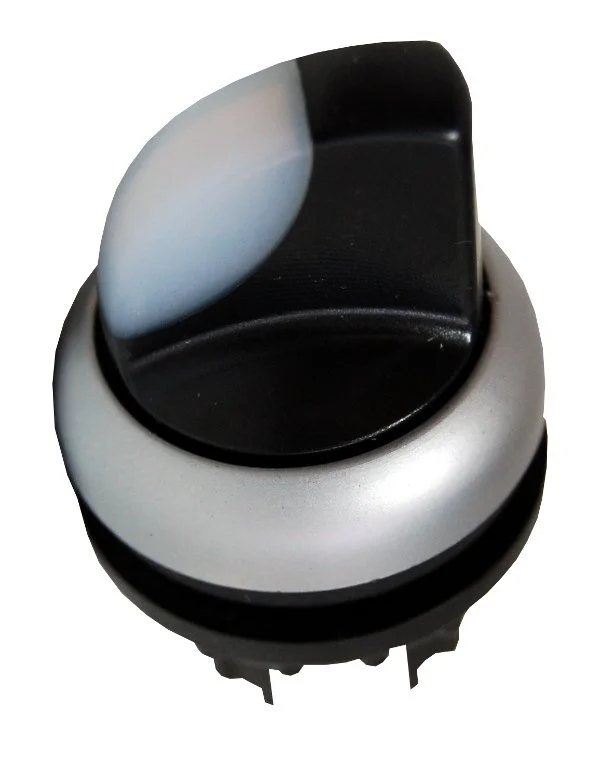

Der Schrack Leuchtknebel mit 2 Stellungen (tastend, 0-I) in Weiß dient als robustes Befehlsgerät für industrielle Steuerungsanwendungen. Das Bauteil verfügt über eine Schutzart von IP66, ist passiv beleuchtbar und weist eine mechanische Lebensdauer von 100.000 Schaltspielen auf. Mit Abmessungen von 70x30x30 mm lässt sich der Knebel in beliebiger Einbaulage montieren und hält Umgebungstemperaturen von -25 °C bis +70 °C stand. Einsatz findet dieses Schaltelement in Schaltanlagen oder Maschinensteuerungen, bei denen eine klare Signalgebung erforderlich ist. Die Lieferzeit für diesen Artikel beträgt 1 bis 3 Werktage. Den Leuchtknebel MM216812– von Schrack können Sie sicher und direkt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser für den Einsatz in anspruchsvollen Umgebungen.
- Tastende Ausführung (0-I): Ermöglicht eine präzise manuelle Befehlsgabe mit 2 definierten Schaltstellungen.
- Passiv beleuchtbar: Flexibilität bei der Lichtquelle zur optimalen Statusanzeige in der Schaltanlage.
- Kompakte Bauform: Mit 70x30x30 mm platzsparende Integration in Bedienfelder und Gehäuse.
Anwendungsbereiche
- Einbau in industrielle Schaltschränke und Steuerpulte.
- Manuelle Ansteuerung von Motoren oder elektrischen Verbrauchern.
- Einsatz als Signaleinheit in Bediengehäusen mit hoher Beanspruchung.
- Verwendung in Maschinensteuerungen, die eine mechanische Rückstellung erfordern.
Technische Details
| EAN | 9004840176124 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Lebensdauer, mechanisch | 100000 Schaltspiele |
| HLief-Artikel Nummer | 121293 |
| Nettogewicht | 0,01kg/Stk |
| Bedienelement | Knebel |
| Type Nr. | M22-WLK-W |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| LxBxH mm | 70x30x30 |
| Anzugsdrehmoment | 0,30Nm |
| Ausführung | tastend; 0-I |
| Einbaulage | beliebig |
| Betätigungsfrequenz | < 2000 Schaltspiele |
| Schutzart | IP66 |
| Bauform | Leuchtknebel |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| BEST. NR. | MM216812 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216812– | EAN: 9004840176124 | Hersteller-Art.-Nr.: 121293
Downloads
| CAD Zeichnung: Leuchtknebel 2 Stellungen tastend weiss |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtknebel 2 Stellungen tastend weiss |
| Katalogseite: Leuchtknebel 2 Stellungen tastend weiss |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was bedeutet die tastende Funktion bei diesem Leuchtknebel?
Die tastende Ausführung 0-I bedeutet, dass der Knebel nach der Betätigung in die Ausgangslage zurückkehrt, sobald er losgelassen wird. Er hält die Position 1 nicht dauerhaft, sondern schaltet lediglich während der Betätigung.
Ist der Schrack Leuchtknebel für den Außenbereich geeignet?
Durch die Schutzart IP66 ist das Gerät staubdicht und gegen starkes Strahlwasser geschützt. Damit ist der Leuchtknebel auch für den Einsatz in rauen Umgebungsbedingungen und bei direkter Wassereinwirkung geeignet.
Welches Zubehör wird für den Betrieb benötigt?
Für die vollständige Montage und Funktion müssen zusätzliche Komponenten wie Kontaktblöcke oder LED-Elemente aus der Schrack Serie MM verwendet werden. Die kompatiblen Artikel finden Sie unter den Hinweisen zum notwendigen Zubehör wie beispielsweise MM216374–.
Wie erfolgt die Beleuchtung des Knebels?
Dieses Modell ist passiv beleuchtbar. Das bedeutet, das Gehäuse ist für die Aufnahme eines entsprechenden LED- oder Leuchtelements ausgelegt, welches den transparenten Teil des Knebels hinterleuchtet.
