Description
Über dieses Produkt

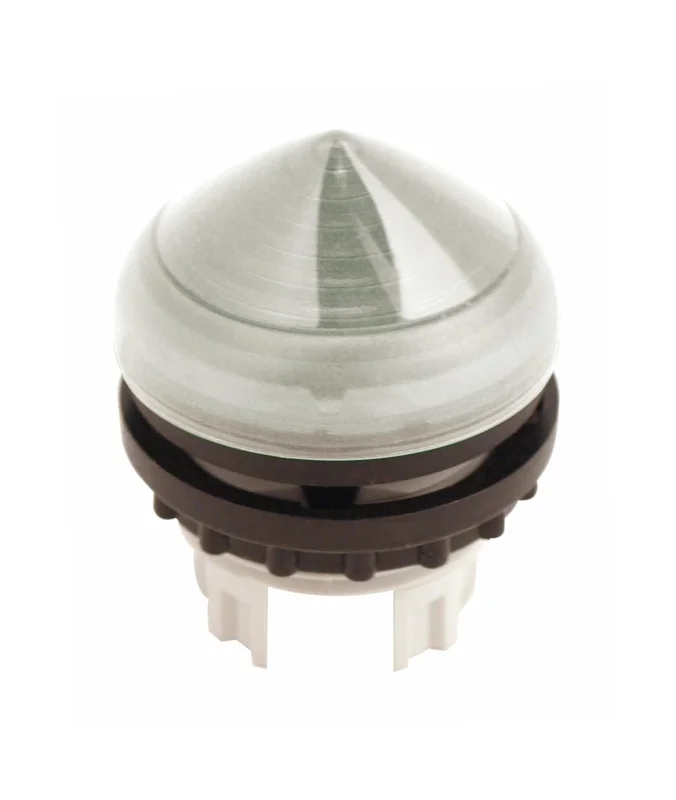

Der Schrack Leuchtmelder hoch/konisch in Weiss ist ein robustes Befehls- und Meldegerät aus der Serie MM zur optischen Signalisierung. Das Modul besitzt eine konische Bauform, ist passiv beleuchtbar und entspricht der Schutzart IP65, was einen zuverlässigen Betrieb unter staubigen und feuchten Bedingungen sicherstellt. Mit einer Bemessungsisolationsspannung von 250 V und einer Schockfestigkeit von 30 G ist der Leuchtmelder für anspruchsvolle Umgebungen von -25 °C bis +70 °C ausgelegt. Die Komponente findet ihren Einsatzbereich in Schaltanlagen, Steuerungen und industriellen Bedienpanels zur klaren Statusanzeige. Dieser Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Hoch/konisch – sorgt für eine sehr gute Sichtbarkeit des Signals aus verschiedenen Winkeln.
- Schutzart: IP65 – schützt das Innere sicher vor Strahlwasser und Staubablagerungen.
- Betriebstemperatur: -25 °C bis +70 °C – ermöglicht den Einsatz in thermisch belasteten Schaltschränken.
- Schockfestigkeit: 30 G – gewährleistet hohe mechanische Belastbarkeit bei Vibrationen oder Erschütterungen.
Anwendungsbereiche
- Status-Signalisierung in industriellen Schaltanlagen und Steuerschränken.
- Integration in Bedienpulte für Maschinen und Anlagen zur Prozessüberwachung.
- Einsatz als Kontrollleuchte in der Gebäudetechnik zur Anzeige von Schaltzuständen.
Technische Details
| EAN | 9004840175868 |
| Bemessungsisolationsspannung [Ui] | 250V |
| VE | 700Stk |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Type Nr. | M22-LH-W |
| BEST. NR. | MM216778 |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Ausführung | hoch |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| HLief-Artikel Nummer | 121230 |
| Verpackungseinheit | 1Stk |
| Schutzart | IP65 |
| Norm | IEC EN 60947; VDE 0660 |
| LxBxH mm | 50x30x30 |
| Einbaulage | beliebig |
| Bauform | Leuchtmelder |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Notwendiges Zubehör | MM216374– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4000V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216778– | EAN: 9004840175868 | Hersteller-Art.-Nr.: 121230
Downloads
| CAD Zeichnung: Leuchtmelder hoch/konisch weiss |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtmelder hoch/konisch weiss |
| Katalogseite: Leuchtmelder hoch/konisch weiss |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Leuchtdiode
Häufig gestellte Fragen
Welches Zubehör wird für den Schrack Leuchtmelder MM216778 benötigt?
Für die ordnungsgemäße Funktion und Montage dieses Leuchtmelders der Serie MM ist das notwendige Zubehör mit der Artikelnummer MM216374– erforderlich. Bitte achten Sie darauf, dieses bei Ihrer Bestellung mit einzuplanen.
Ist der Leuchtmelder hoch/konisch weiss für den Außenbereich geeignet?
Aufgrund der Schutzart IP65 ist der Leuchtmelder gegen das Eindringen von Staub und Strahlwasser geschützt. Er kann daher problemlos in geschützten Außenbereichen oder industriellen Umgebungen mit hoher Feuchtigkeit eingesetzt werden.
Kann ich den Leuchtmelder in jeder beliebigen Position einbauen?
Ja, dieser Schrack Leuchtmelder verfügt über eine beliebige Einbaulage. Dies bietet maximale Flexibilität bei der Gestaltung von Schalttafeln und Bedienoberflächen.
Was bedeutet bei diesem Modell die Angabe passiv beleuchtbar?
Die Angabe passiv beleuchtbar bedeutet, dass der Leuchtmelder über ein entsprechendes Leuchtmittel von hinten durchleuchtet wird, um den Status anzuzeigen. Er erzeugt das Licht nicht aktiv selbst, sondern nutzt die interne Beleuchtungseinheit der MM-Serie.
