Description
Über dieses Produkt

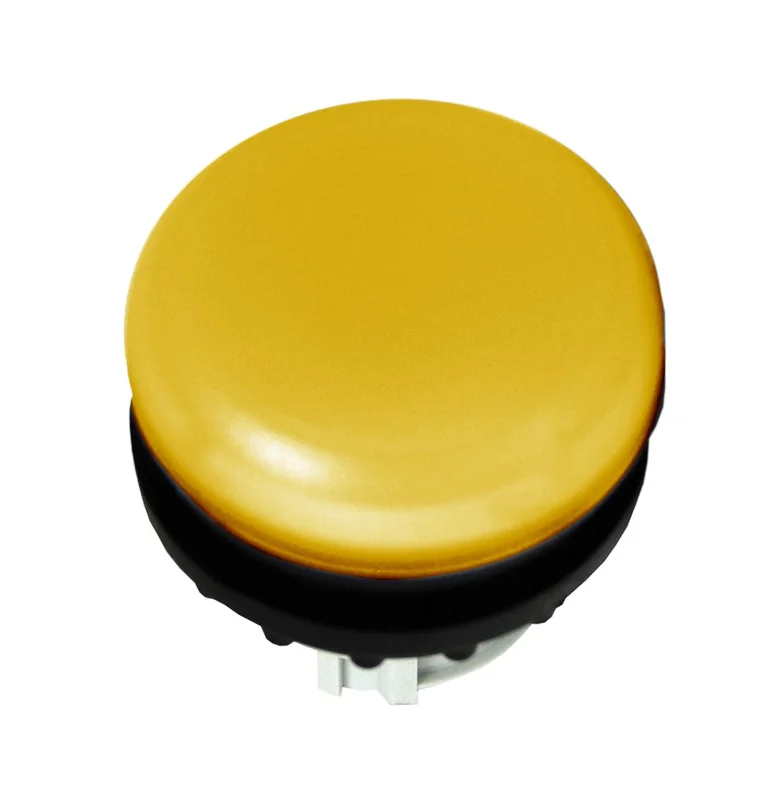

Der Schrack Leuchtmelder flach gelb (Type M22-L-Y) ist ein passiv beleuchtbares Befehls- und Meldegerät der Serie MM für industrielle Steuerungen. Das Bauteil verfügt über die Schutzart IP65, was einen zuverlässigen Schutz gegen Strahlwasser und Staub in anspruchsvollen Umgebungen gewährleistet. Mit einer Bemessungsisolationsspannung von 250V und einer Schockfestigkeit von 30G ist das Gerät für den professionellen Einsatz konzipiert. Der flache Einbau ermöglicht eine platzsparende Montage in Schalttafeln oder Steuerpulten. Dieser Leuchtmelder findet breite Verwendung in der Automatisierungstechnik zur Zustandsanzeige von Maschinen und Anlagen. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart: IP65 – Sicherer Betrieb bei Staubbelastung und Strahlwasser.
- Bauform: Flach – Ermöglicht eine bündige und platzsparende Montage im Schaltschrank.
- Umgebungstemperatur: -25°C bis +70°C – Robuste Einsetzbarkeit in extremen Temperaturbereichen.
- Bemessungsstoßspannungsfestigkeit: 4000V – Hohe elektrische Sicherheit durch stabile Auslegung.
Anwendungsbereiche
- Visualisierung von Betriebszuständen in industriellen Schaltschränken.
- Statusanzeige an Steuerpulten von Produktionsmaschinen.
- Signalgebung in der Gebäudetechnik bei Verteileranlagen.
Technische Details
| EAN | 9004840177428 |
| Bemessungsisolationsspannung [Ui] | 250V |
| VE | 700Stk |
| Serie | MM |
| Type Nr. | M22-L-Y |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Optionales Zubehör | MM216374– |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Schutzart | IP65 |
| Ausführung | flach |
| Farbe | gelb |
| Norm | IEC EN 60947; VDE 0660 |
| LxBxH mm | 50x30x30 |
| Einbaulage | beliebig |
| Bauform | Leuchtmelder |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| HLief-Artikel Nummer | 121235 |
| BEST. NR. | MM216774 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4000V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216774– | EAN: 9004840177428 | Hersteller-Art.-Nr.: 121235
Downloads
| CAD Zeichnung: Leuchtmelder flach gelb |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtmelder flach gelb |
| Katalogseite: Leuchtmelder flach gelb |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Leuchtdiode
Häufig gestellte Fragen
Ist der Schrack Leuchtmelder MM216774 für den Außenbereich geeignet?
Aufgrund der Schutzart IP65 ist der Leuchtmelder staubdicht und gegen Strahlwasser geschützt, was ihn für den Einsatz in feuchten Industrieumgebungen prädestiniert. Er ist jedoch für den Einbau in geschlossene Gehäuse oder Schaltschränke konzipiert.
Welche Leuchtmittel können für diesen passiv beleuchtbaren Melder verwendet werden?
Bei der Ausführung „passiv beleuchtbar“ wird das Lichtsignal durch ein entsprechendes Leuchtelement generiert, das hinter der gelben Kappe montiert wird. Dies erlaubt die individuelle Wahl des Leuchtmittels, passend zur Schrack Serie MM.
Wie erfolgt die Montage des flachen Schrack Leuchtmelders?
Der Leuchtmelder ist für den Standard-Schalttafeleinbau ausgelegt. Dank der flachen Bauform lässt er sich bündig in die Frontplatte integrieren, was ein modernes Design und Schutz vor versehentlicher Betätigung bietet.
Kann dieser gelbe Leuchtmelder mit anderen Schrack MM Befehlsgeräten kombiniert werden?
Ja, der Schrack Leuchtmelder M22-L-Y ist ein integraler Bestandteil der Serie MM. Er ist vollständig kompatibel mit den zugehörigen Tastern und Befehlsgebern aus demselben System, was eine einheitliche Optik im Schaltkasten sicherstellt.
