Über dieses Produkt

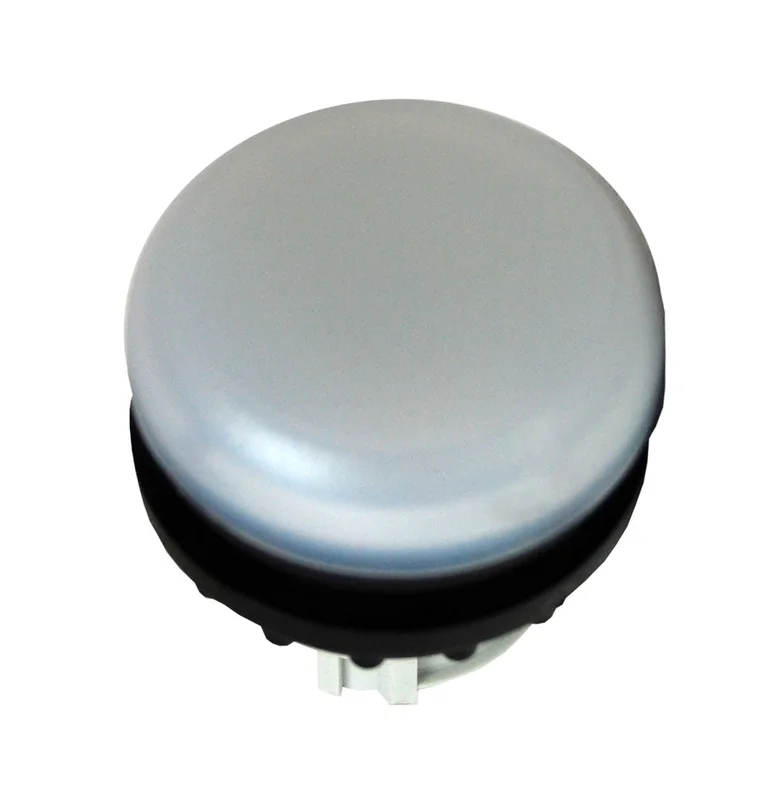

Der Leuchtmelder flach weiss von Schrack dient als zuverlässiges Signal- und Meldegerät in der industriellen Elektroinstallation. Das Bauteil verfügt über die Schutzart IP65, was einen effektiven Schutz gegen Strahlwasser und Staub sicherstellt. Mit einer Bauform von 50x30x30 mm lässt sich der Leuchtmelder flexibel in Schalttafeln integrieren und ist für eine Umgebungstemperatur von -25 °C bis +70 °C ausgelegt. Dieses passive Meldegerät wird zur optischen Statusanzeige in Maschinensteuerungen und Schaltanlagen eingesetzt. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP65: Gewährleistet Staubdichtigkeit und Schutz gegen Strahlwasser.
- Flache Bauform: Ermöglicht eine platzsparende Montage in kompakten Gehäusen.
- Passiv beleuchtbar: Flexibilität bei der Wahl der Lichtquelle für spezifische Signalanforderungen.
- Erweiterter Temperaturbereich: Einsatzfähig in Umgebungen von -25 °C bis +70 °C.
- Schockfestigkeit 30G: Robuste Konstruktion für den Einsatz in mechanisch beanspruchten Umgebungen.
Anwendungsbereiche
- Signalisierung von Betriebszuständen an Industriemaschinen.
- Optische Zustandsanzeige in Schaltschränken und Verteilergehäusen.
- Erweiterung von Befehlsgerätekombinationen in der Steuerungstechnik.
- Einsatz in industriellen Anlagen mit hohen Anforderungen an die Schutzklasse.
Technische Details
| EAN | 9004840177398 |
| Bemessungsisolationsspannung [Ui] | 250V |
| VE | 700Stk |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 121233 |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Schutzart | IP65 |
| Ausführung | flach |
| Norm | IEC EN 60947; VDE 0660 |
| LxBxH mm | 50x30x30 |
| Einbaulage | beliebig |
| BEST. NR. | MM216771 |
| Type Nr. | M22-L-W |
| Bauform | Leuchtmelder |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Notwendiges Zubehör | MM216374– |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 4000V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216771– | EAN: 9004840177398 | Hersteller-Art.-Nr.: 121233
Downloads
| CAD Zeichnung: Leuchtmelder flach weiss |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Leuchtmelder flach weiss |
| Katalogseite: Leuchtmelder flach weiss |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster, Leuchtdiode
Häufig gestellte Fragen
Ist der Schrack Leuchtmelder MM216771 für den Außeneinsatz geeignet?
Dank der Schutzart IP65 ist der Leuchtmelder gegen Staub und Strahlwasser geschützt. Er kann somit in rauen Industrieumgebungen oder geschützten Außenbereichen sicher montiert werden.
Welches Zubehör wird für diesen Leuchtmelder benötigt?
Für den Betrieb des passiv beleuchtbaren Leuchtmelders ist das Zubehör MM216374– erforderlich. Bitte prüfen Sie vor der Bestellung, ob dieses kompatible Bauteil bereits vorhanden ist.
Kann der Leuchtmelder in jeder Position eingebaut werden?
Ja, die Einbaulage des Schrack MM216771 Leuchtmelders ist beliebig wählbar. Dies ermöglicht eine flexible Installation in Schaltschränken unabhängig von der räumlichen Ausrichtung.
Wie hoch ist die maximale Schockfestigkeit des Geräts?
Der Leuchtmelder weist eine Schockfestigkeit von 30G auf. Damit ist er für den Einsatz in vibrierenden Anlagen oder bei mechanischer Belastung bestens gerüstet.
