Über dieses Produkt

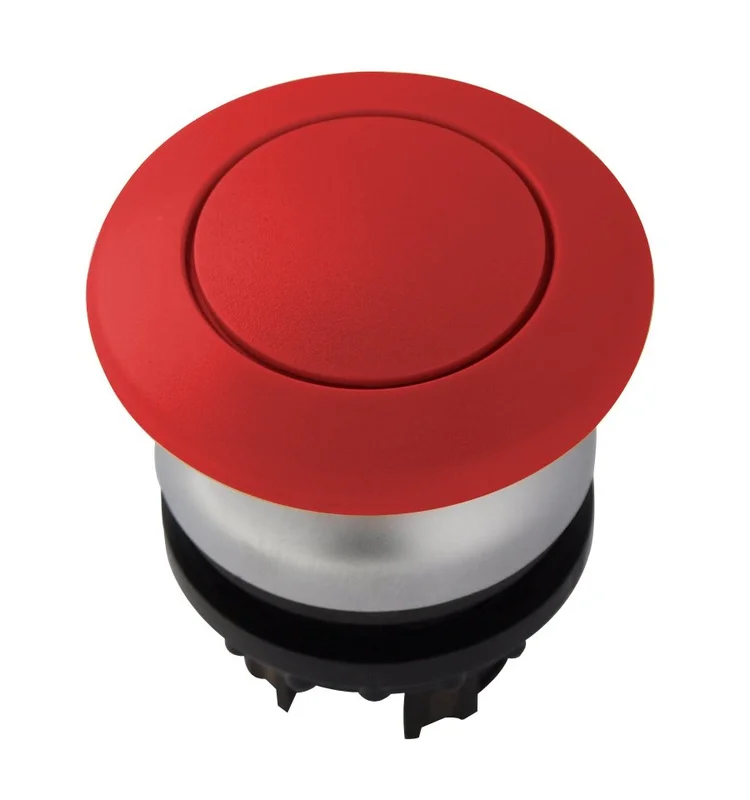

Die Pilzdrucktaste rastend rot von Schrack (M22-DRP-R) ist ein robustes Befehlsgerät für industrielle Anwendungen, das durch seine zuverlässige Rastfunktion überzeugt. Die kompakte Bauform mit den Maßen 30x30x30 mm ist für eine Umgebungstemperatur von -25°C bis +70°C ausgelegt und erfüllt die Schutzklassen IP67 sowie IP69K. Mit einer mechanischen Lebensdauer von 1.000.000 Schaltspielen und einer Betätigungskraft von 5 N ist dieser rote Pilztaster auf Langlebigkeit in anspruchsvollen Umgebungen ausgelegt. Das Gerät kommt ohne Beleuchtung aus und eignet sich zur Integration in diverse Steuerungssysteme und Schalttafeln. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet vollständigen Schutz gegen Staub und schützt gegen Wasser bei Hochdruckreinigung.
- Rastende Ausführung: Der Taster bleibt nach der Betätigung in seiner Position, bis er manuell zurückgesetzt wird.
- Mechanische Lebensdauer: Hält bis zu 1.000.000 Schaltspiele aus und garantiert dauerhafte Funktionssicherheit.
- Klimafestigkeit: Beständig gegen konstante und zyklische feuchte Wärme gemäß IEC-Standards.
Anwendungsbereiche
- Industrielle Steuerungskonsolen zur Prozessüberwachung und -steuerung.
- Schaltanlagenbau für Maschinen und Anlagen zur manuellen Signalauslösung.
- Sicherheitsrelevante Schaltkreise, bei denen eine rastende Zustandsänderung erforderlich ist.
Technische Details
| EAN | 9004840207415 |
| Serie | MM |
| Type Nr. | M22-DRP-R |
| Schockfestigkeit | 30G |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Pilzdrucktaste |
| CAD-external terminals | 1 |
| Betätigungsfrequenz | < 1800 Schaltspiele |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Ausführung | rastend |
| BEST. NR. | MM216745 |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Beleuchtung | Nein |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Lebensdauer, mechanisch | 1000000 Schaltspiele |
| HLief-Artikel Nummer | 121176 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216745– | EAN: 9004840207415 | Hersteller-Art.-Nr.: 121176
Downloads
| CAD Zeichnung: Pilzdrucktaste rastend rot |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Pilzdrucktaste rastend rot |
| Katalogseite: Pilzdrucktaste rastend rot |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Pilzkopftasten
Häufig gestellte Fragen
Was bedeutet die rastende Ausführung bei der Schrack Pilzdrucktaste?
Die rastende Funktion bewirkt, dass der Pilztaster nach dem Drücken in der betätigten Position einrastet und den Schaltzustand beibehält. Dies ist besonders für Befehlsgeräte in Anlagen wichtig, bei denen ein dauerhaftes Signal erforderlich ist, bis ein manuelles Entriegeln erfolgt.
Ist die rote Pilzdrucktaste MM216745 für den Außenbereich geeignet?
Dank der hohen Schutzarten IP67 und IP69K ist der Taster extrem widerstandsfähig gegen Staubeintritt und intensive Wasserstrahlreinigung. Er kann daher problemlos in anspruchsvollen industriellen Umgebungen oder in Außenbereichen eingesetzt werden.
Welches Zubehör wird für den Schrack Pilztaster benötigt?
Für den fachgerechten Einbau und Betrieb des Schrack Pilztasters sind die Zubehörkomponenten MM216374, MM216376 oder MM216378 erforderlich. Diese Komponenten gewährleisten die korrekte Montage und Kontaktierung in Ihrer Schalttafel.
Kann die Pilzdrucktaste auch bei extremen Temperaturen verwendet werden?
Der Taster ist für einen Umgebungstemperaturbereich von -25°C bis zu +70°C spezifiziert. Damit ist er für den Einsatz in Maschinenräumen oder technischen Anlagen mit erhöhten thermischen Belastungen bestens gerüstet.
