Über dieses Produkt

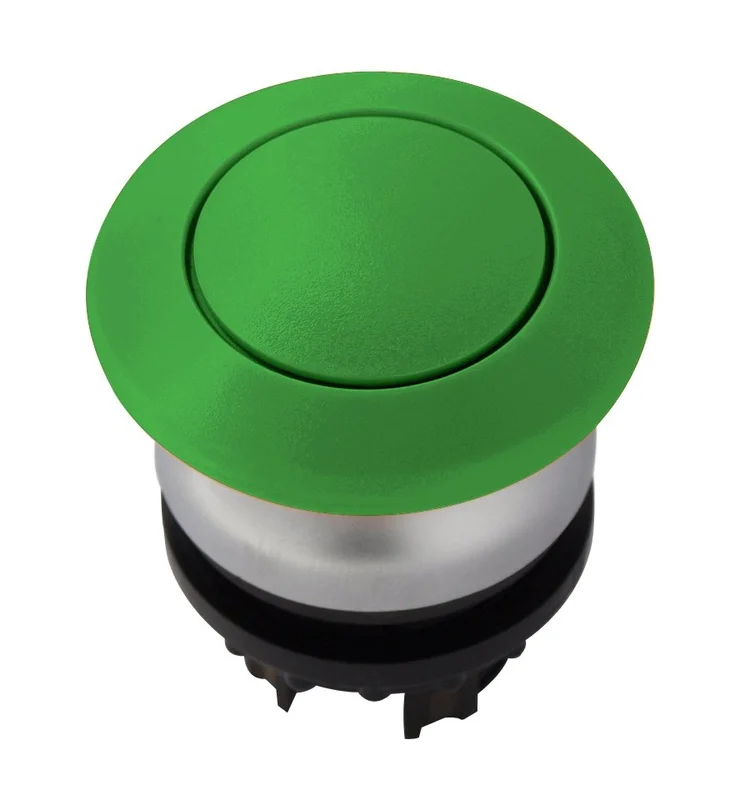

Die Pilzdrucktaste tastend grün von Schrack ist ein robustes Befehlsgerät für anspruchsvolle industrielle Schaltanwendungen. Mit der hohen Schutzart IP67 und IP69K ist dieses Gerät gegen Staub, Wasser und Hochdruckreinigung geschützt. Die Betätigung erfolgt über eine grüne Pilzkopf-Bauform bei einer Betätigungskraft von 5N. Das Bauteil ist auf eine mechanische Lebensdauer von 5.000.000 Schaltspielen ausgelegt und in einem Temperaturbereich von -25°C bis +70°C einsatzfähig. Sie eignet sich zur Integration in Steuerpulte und Schaltschränke, bei denen eine deutliche manuelle Signalgabe erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart: IP67, IP69K – widerstandsfähig gegen Strahlwasser und Schmutz.
- Bauform: Pilzdrucktaste – ermöglicht eine ergonomische und einfache Betätigung.
- Mechanische Lebensdauer: 5.000.000 Schaltspiele – sorgt für lange Wartungsintervalle.
- Temperaturbereich: -25°C bis +70°C – flexibler Einsatz in verschiedenen industriellen Umgebungen.
- Betätigungskraft: 5N – präzise Schaltreaktion bei geringem Kraftaufwand.
Anwendungsbereiche
- Steuerung von Maschinen und Anlagen in industriellen Fertigungslinien.
- Einsatz in Schaltschränken zur manuellen Befehlsgabe für Betriebsprozesse.
- Integration in Bedientableaus in feuchten oder staubbelasteten Außenbereichen.
- Verwendung in der Steuertechnik für Produktions- und Logistikautomatisierung.
Technische Details
| EAN | 9004840175653 |
| Schutzart | IP67; IP69K |
| Type Nr. | M22-DP-G |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Pilzdrucktaste |
| Ausführung | tastend |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| BEST. NR. | MM216716 |
| HLief-Artikel Nummer | 121158 |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Nettogewicht | 0,02kg/Stk |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Beleuchtung | Nein |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| LxBxH mm | 69x66x76 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216716– | EAN: 9004840175653 | Hersteller-Art.-Nr.: 121158
Downloads
| CAD Zeichnung: Pilzdrucktaste tastend grün |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Pilzdrucktaste tastend grün |
| Katalogseite: Pilzdrucktaste tastend grün |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Pilzkopftasten
Häufig gestellte Fragen
Was bedeutet die Schutzart IP69K bei der Schrack Pilzdrucktaste?
Die Schutzart IP69K bedeutet, dass die Pilzdrucktaste gegen das Eindringen von Staub sowie gegen Hochdruck- und Dampfstrahlreinigung geschützt ist. Dies macht das Bauteil für Umgebungen geeignet, in denen häufige Nassreinigungen an den Maschinen erforderlich sind.
Ist die Pilzdrucktaste tastend oder rastend ausgeführt?
Dieses Modell (MM216716) ist als tastende Pilzdrucktaste ausgeführt. Das bedeutet, dass der Schaltzustand nur solange aktiv bleibt, wie der Druckknopf physisch betätigt wird.
Kann die Schrack Pilzdrucktaste auch in Außenbereichen eingesetzt werden?
Ja, aufgrund der hohen Schutzklassen IP67 und IP69K ist das Gerät sehr widerstandsfähig. Der Betriebstemperaturbereich von -25°C bis +70°C erlaubt zudem den Einsatz unter unterschiedlichsten klimatischen Bedingungen.
Welches Zubehör wird für die Montage der Pilzdrucktaste benötigt?
Für die ordnungsgemäße Installation und Funktion der Serie MM Pilzdrucktasten sind die Artikel MM216374, MM216376 und MM216378 als ergänzendes Zubehör vorgesehen.
