Über dieses Produkt

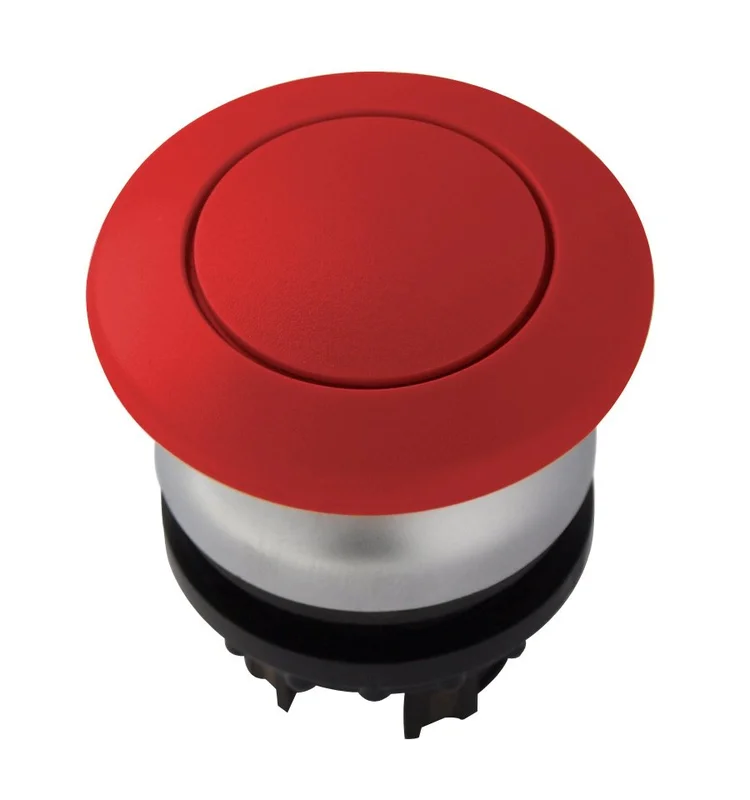

Die rote Pilzdrucktaste tastend von Schrack ist ein robustes Befehlsgerät der Serie MM für industrielle Steuerungsaufgaben. Mit der hohen Schutzart IP67 und IP69K ist das Gehäuse gegen Staub, zeitweiliges Untertauchen sowie Hochdruckreinigung geschützt. Die Betätigungskraft liegt bei 5N und die mechanische Lebensdauer umfasst bis zu 5.000.000 Schaltspiele. Das Gerät ist für einen Umgebungstemperaturbereich von -25°C bis +70°C ausgelegt und lässt sich in beliebiger Lage einbauen. Diese Pilzdrucktaste kommt häufig in Schalttafeln oder Steuerpulten als Signalgabe oder für Stopp-Funktionen zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA Online-Shop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart: IP67, IP69K – widerstandsfähig gegen Strahlwasser, Dampfstrahlreinigung und Staub.
- Mechanische Lebensdauer: 5.000.000 Schaltspiele – für hohe Zuverlässigkeit in der industriellen Anwendung.
- Betätigungskraft: 5N – präzise Rückmeldung beim Tastvorgang durch die rote Pilzkopfform.
- Betriebstemperatur: -25°C bis +70°C – flexibler Einsatz in verschiedenen klimatischen Bedingungen.
Anwendungsbereiche
- Integration in industrielle Steuerungs- und Schaltanlagen.
- Einsatz in Schaltschränken zur manuellen Signalgebung.
- Montage in Bedienpulten für Maschinen und Anlagen.
Technische Details
| EAN | 9004840175646 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Bauform | Pilzdrucktaste |
| Ausführung | tastend |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Type Nr. | M22-DP-R |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM216714 |
| Nettogewicht | 0,02kg/Stk |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| HLief-Artikel Nummer | 121160 |
| Beleuchtung | Nein |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| LxBxH mm | 69x66x76 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216714– | EAN: 9004840175646 | Hersteller-Art.-Nr.: 121160
Downloads
| CAD Zeichnung: Pilzdrucktaste tastend rot |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Pilzdrucktaste tastend rot |
| Katalogseite: Pilzdrucktaste tastend rot |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Pilzkopftasten
Häufig gestellte Fragen
Was bedeutet die Schutzart IP69K bei der Schrack Pilzdrucktaste?
Die Schutzart IP69K besagt, dass die Pilzdrucktaste gegen Hochdruck- und Dampfstrahlreinigung resistent ist. Dies ermöglicht den Einsatz in industriellen Umgebungen, in denen eine regelmäßige und intensive Reinigung der Schalttafeln erforderlich ist.
Ist die Pilzdrucktaste M22-DP-R beleuchtet?
Nein, dieses Modell der Schrack Serie MM verfügt über keine integrierte Beleuchtung. Die rote Signalfarbe dient der optischen Kennzeichnung des Befehlsgerätes.
Welches Zubehör wird für die Montage der Pilzdrucktaste benötigt?
Für die vollständige Montage und Funktion der tastenden Pilzdrucktaste sind die Zubehörteile mit den Artikelnummern MM216374–, MM216376– sowie MM216378– erforderlich. Diese Komponenten finden Sie direkt hier im TELA Shop.
Handelt es sich bei der Pilzdrucktaste MM216714 um eine tastende oder rastende Ausführung?
Bei der MM216714 handelt es sich um eine tastende Ausführung. Das bedeutet, dass der Kontakt nur so lange betätigt bleibt, wie Druck auf den Pilzkopf ausgeübt wird, und nach Loslassen in die Ausgangslage zurückkehrt.
