Über dieses Produkt

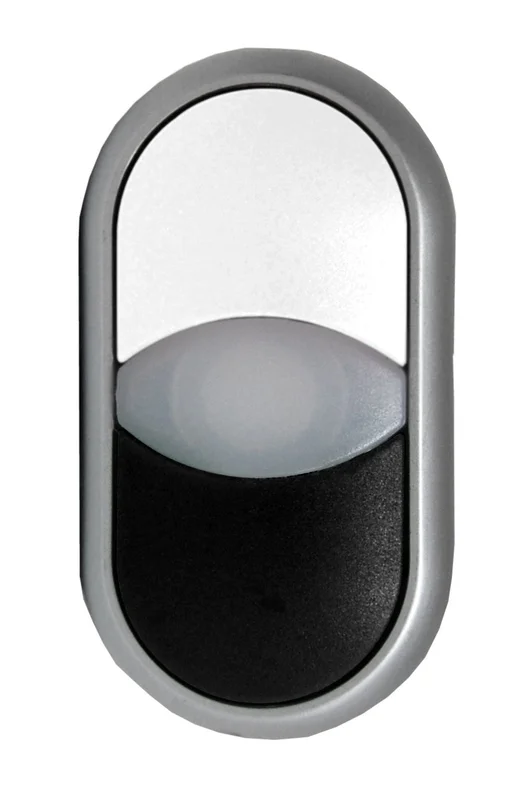

Die Doppeldrucktaste von Schrack mit der Kennzeichnung „0/I“ ist ein tastendes Befehlsgerät in schwarz-weiß, das für passive Beleuchtung ausgelegt ist. Das Gehäuse ist mit der Schutzart IP66 zertifiziert und weist Abmessungen von 54 x 39 x 30 mm auf. Bei einer mechanischen Lebensdauer von 200.000 Schaltspielen und einer Betätigungskraft von 5 N ist das Gerät für anspruchsvolle industrielle Steuerungsaufgaben konstruiert. Der Betrieb ist bei Umgebungstemperaturen von -25 °C bis +70 °C möglich, wobei die Einbaulage beliebig gewählt werden kann. Durch die klare Beschriftung eignet sich der Taster für die direkte Steuerung von Maschinenfunktionen. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie diese Doppeldrucktaste online bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP66: Schutz gegen Staub und starkes Strahlwasser für den sicheren Außeneinsatz.
- Passive Beleuchtung: Ermöglicht die Integration in beleuchtete Schaltpulte zur besseren Statusanzeige.
- Tastende Funktion: Klassische Impulssteuerung für klare Schaltbefehle bei „0/I“-Befehlen.
- Robustes Design: Widerstandsfähig gegen Schocks bis 30G für langlebige industrielle Zuverlässigkeit.
Anwendungsbereiche
- Steuerung von Motoren und Antrieben in Schaltschränken.
- Integration in Bedienpulte für automatisierte Fertigungsanlagen.
- Manuelle Ein- und Ausschaltvorgänge bei Industriemaschinen.
- Einsatz in Umgebungen mit wechselnden Temperaturbedingungen.
Technische Details
| EAN | 9004840175592 |
| BEST. NR. | MM216706 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Beleuchtung | passiv beleuchtbar |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| Ausführung | tastend |
| LxBxH mm | 54x39x30 |
| CAD-external terminals | 1 |
| Lebensdauer, mechanisch | 200000 Schaltspiele |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Verpackungseinheit | 1Stk |
| VE | 350Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Optionales Zubehör | MM216396– |
| Nettogewicht | 0,02kg/Stk |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Schutzart | IP66 |
| Bauform | Doppeldrucktaste |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Farbe | weiß; schwarz |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Type Nr. | M22-DDL-WS-X1/X0 |
| HLief-Artikel Nummer | 121129 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216706– | EAN: 9004840175592 | Hersteller-Art.-Nr.: 121129
Downloads
| CAD Zeichnung: Doppeldrucktaste tastend beleuchtet schwarz/weiss „0/I“ |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Doppeldrucktaste tastend beleuchtet schwarz/weiss „0/I“ |
| Katalogseite: Doppeldrucktaste tastend beleuchtet schwarz/weiss „0/I“ |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Was bedeutet die Bezeichnung „tastend“ bei der Schrack Doppeldrucktaste?
Eine tastende Ausführung bedeutet, dass die Doppeldrucktaste nur solange den Kontakt hält, wie sie physisch gedrückt wird. Sobald Sie den Druckknopf loslassen, kehrt dieser in seine Ausgangsposition zurück, was für impulsbasierte Befehlsgeräte typisch ist.
Ist die Doppeldrucktaste MM216706 für den Außenbereich geeignet?
Ja, durch die Schutzart IP66 ist die Taste staubdicht und gegen starkes Strahlwasser geschützt. Damit ist sie für anspruchsvolle Montageorte geeignet, an denen Feuchtigkeit oder Staub auftreten können.
Kann ich die Doppeldrucktaste mit Beleuchtung nachrüsten?
Der Taster ist als „passiv beleuchtbar“ gekennzeichnet. Das bedeutet, er ist für die Aufnahme von Leuchtelementen vorbereitet, um bei Betrieb in beleuchteten Schaltanlagen eine klare optische Statusanzeige zu gewährleisten.
Welches Zubehör wird für die Montage der Doppeldrucktaste benötigt?
Für die fachgerechte Installation werden laut Hersteller die Zubehörteile mit den Artikelnummern MM216374, MM216376 und MM216378 empfohlen. Diese Komponenten stellen sicher, dass das Befehlsgerät korrekt in Ihre Schalttafel integriert wird.
