Description
Über dieses Produkt

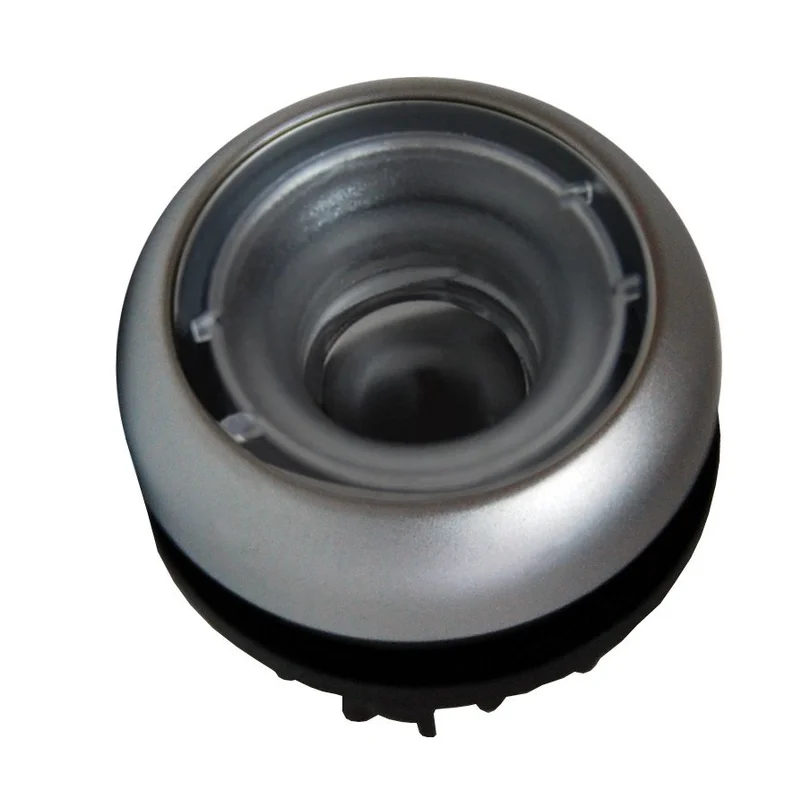

Die Schrack Drucktaste flach tastend leer aus der Serie MM ist ein robustes Befehlsgerät für anspruchsvolle industrielle Schaltaufgaben. Das Bauteil verfügt über eine flache Bauform und zeichnet sich durch eine hohe Schutzart von IP67 und IP69K aus, was den Einsatz in Umgebungen mit hoher Feuchtigkeit und Staubbelastung ermöglicht. Mit einem Gewicht von 0,01 kg und einer Betätigungskraft von 5 N ist das Gerät für eine mechanische Lebensdauer von 5.000.000 Schaltspielen ausgelegt. Die kompakten Maße von 30x30x30 mm erlauben eine flexible Einbaulage in Schaltanlagen oder Gehäusen. Der Taster findet Verwendung in industriellen Steuerstromkreisen zur manuellen Befehlsgabe. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet vollständigen Schutz gegen Staub und Strahlwasser bei Hochdruckreinigung.
- Mechanische Lebensdauer: Hält bis zu 5.000.000 Schaltspiele aus und sorgt für lange Wartungsintervalle.
- Betätigungskraft: 5 N sorgen für eine präzise und definierte Rückmeldung beim Tastvorgang.
- Klimafestigkeit: Widersteht konstanter und zyklischer feuchter Wärme gemäß IEC-Standards.
Anwendungsbereiche
- Integration in Schaltschränke und Bedienpulte für die Anlagentechnik.
- Manuelle Befehlsgabe in industriellen Fertigungslinien.
- Einbau in wettergeschützte Außenbereiche oder Reinraumumgebungen.
- Einsatz in Steuerungen für Maschinenbau-Applikationen.
Technische Details
| EAN | 9004840175394 |
| VE | 700Stk |
| Serie | MM |
| Schockfestigkeit | 30G |
| Bauform | Drucktaste |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Optionales Zubehör | MM216374–; MM216376–; MM216378–; MM218153–; MM218194–; MM218171–; MM218170–; MM218154–; MM218186–; MM218185–; MM218173–; MM216426–; MM216425–; MM216424–; MM216423–; MM216421–; MM216422–; MM218165–; MM216395– |
| CAD-external terminals | 1 |
| Type Nr. | M22-D-X |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| BEST. NR. | MM216602 |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| HLief-Artikel Nummer | 121189 |
| Beleuchtung | Nein |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216602– | EAN: 9004840175394 | Hersteller-Art.-Nr.: 121189
Downloads
| CAD Zeichnung: Drucktaste flach tastend leer |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Drucktaste flach tastend leer |
| Katalogseite: Drucktaste flach tastend leer |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Drucktaste MM216602 für den Außenbereich geeignet?
Ja, aufgrund der hohen Schutzarten IP67 und IP69K ist die Drucktaste staubdicht und gegen starkes Strahlwasser geschützt. Damit eignet sie sich hervorragend für industrielle Anwendungen, bei denen das Gerät Feuchtigkeit oder Reinigungsprozessen ausgesetzt ist.
Welche Einbaumaße hat der tastende Druckknopf?
Das Befehlsgerät besitzt eine kompakte Bauform mit den Abmessungen 30x30x30 mm. Dies ermöglicht eine platzsparende Montage in gängigen Schaltanlagen und Bediengehäusen.
Wie hoch ist die mechanische Lebensdauer der Drucktaste?
Die mechanische Lebensdauer des Schrack-Tasters ist auf 5.000.000 Schaltspiele ausgelegt. Dies gewährleistet eine dauerhafte Zuverlässigkeit bei einer maximalen Betätigungsfrequenz von unter 3600 Schaltspielen pro Stunde.
Benötigt der Taster eine zusätzliche Beleuchtung?
Nein, dieses Modell (MM216602) ist in der Ausführung „leer“ ohne integrierte Beleuchtung konstruiert. Es fungiert primär als mechanischer Impulsgeber für manuelle Steuerbefehle in der industriellen Haustechnik.
