Über dieses Produkt

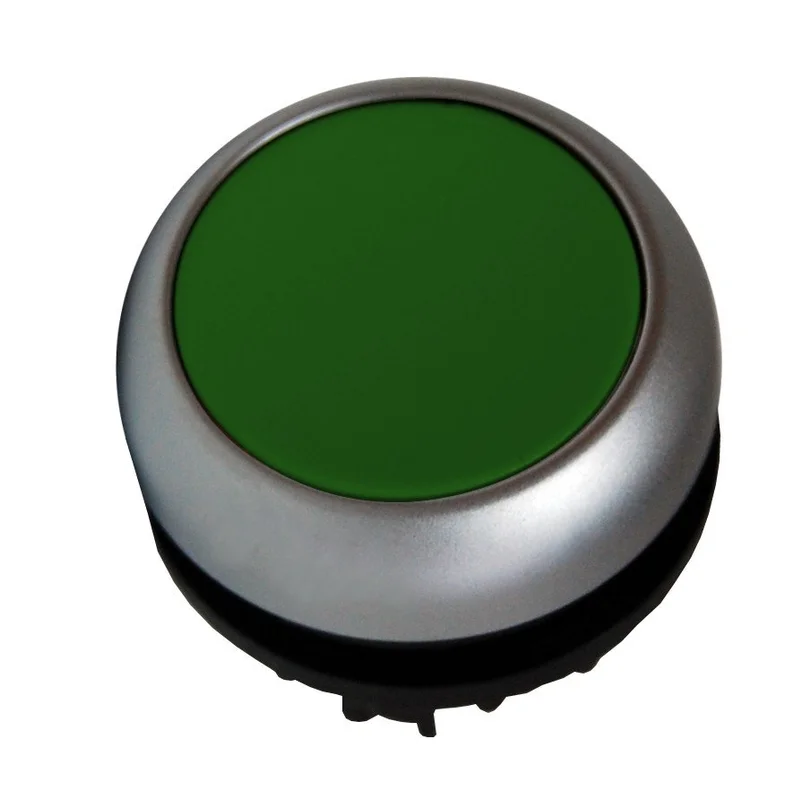

Die Schrack Drucktaste flach, tastend in der Farbe Grün aus der Serie MM ist ein robustes Befehlsgerät für industrielle Steuerungsaufgaben. Mit der hohen Schutzart IP67 und IP69K ist dieser grüne Taster gegen Staub, Wasser und Hochdruckreinigung resistent. Die mechanische Lebensdauer beträgt 5.000.000 Schaltspiele bei einer Betätigungskraft von 5 Newton. Der Einsatz erfolgt primär in Schalttafeln und Maschinensteuerungen, bei denen eine zuverlässige Signaleingabe unter anspruchsvollen Bedingungen erforderlich ist. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP67/IP69K: Bietet zuverlässigen Schutz gegen Staub, Wasser und Hochdruckreinigung.
- Mechanische Lebensdauer: Hält bis zu 5.000.000 Schaltzyklen stand und sorgt so für lange Wartungsintervalle.
- Kompakte Bauform: Mit 30x30x30 mm Abmessungen lässt sich der Taster platzsparend in Standard-Einbauöffnungen integrieren.
- Temperaturbeständigkeit: Der Einsatz ist in einem Bereich von -25°C bis +70°C Umgebungstemperatur möglich.
Anwendungsbereiche
- Maschinen- und Anlagenbau zur manuellen Steuerung von Prozessabläufen.
- Industrielle Schaltschränke für die Signalgebung oder Befehlssteuerung.
- Außenbereiche von Anlagen, die einer intensiven Reinigung mittels Wasserstrahl unterliegen.
Technische Details
| EAN | 9004840175363 |
| Ausführung | flach; tastend |
| Schutzart | IP67; IP69K |
| HLief-Artikel Nummer | 121130 |
| VE | 700Stk |
| Serie | MM |
| Schockfestigkeit | 30G |
| Bauform | Drucktaste |
| LxBxH mm | 30x30x30 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Notwendiges Zubehör | MM216374–; MM216376–; MM216378– |
| BEST. NR. | MM216596 |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Einbaulage | beliebig |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Beleuchtung | Nein |
| Type Nr. | M22-D-G |
| Optionales Zubehör | MM216395– |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216596– | EAN: 9004840175363 | Hersteller-Art.-Nr.: 121130
Downloads
| CAD Zeichnung: Drucktaste flach tastend grün |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Drucktaste flach tastend grün |
| Katalogseite: Drucktaste flach tastend grün |
| 3D-Daten (.stp): Drucktaste flach tastend grün |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Taster
Häufig gestellte Fragen
Ist die Schrack Drucktaste MM216596 für den Außenbereich geeignet?
Ja, dank der hohen Schutzart IP67 und IP69K ist der Taster staubdicht und gegen zeitweiliges Untertauchen sowie Hochdruck- und Dampfstrahlreinigung geschützt. Damit eignet er sich für anspruchsvolle Umgebungen im Innen- und Außenbereich.
Welche Einbaumaße hat der grüne Taster MM216596?
Die Drucktaste besitzt eine Gehäusegröße von 30x30x30 mm. Diese kompakte Bauform ermöglicht eine einfache Montage in standardisierten Schalttafelausschnitten der Serie MM.
Ist der Taster MM216596 beleuchtet?
Nein, bei diesem spezifischen Modell handelt es sich um eine flache, tastende Drucktaste in der Farbe Grün ohne integrierte Beleuchtung. Für beleuchtete Applikationen sind entsprechende Varianten innerhalb der Serie MM zu wählen.
Benötige ich für die Montage der Drucktaste spezielles Zubehör?
Ja, für die korrekte Installation der Drucktaste werden bestimmte Komponenten benötigt. Zu den notwendigen Zubehörteilen gehören die Artikel MM216374–, MM216376– und MM216378–.
