Description
Über dieses Produkt

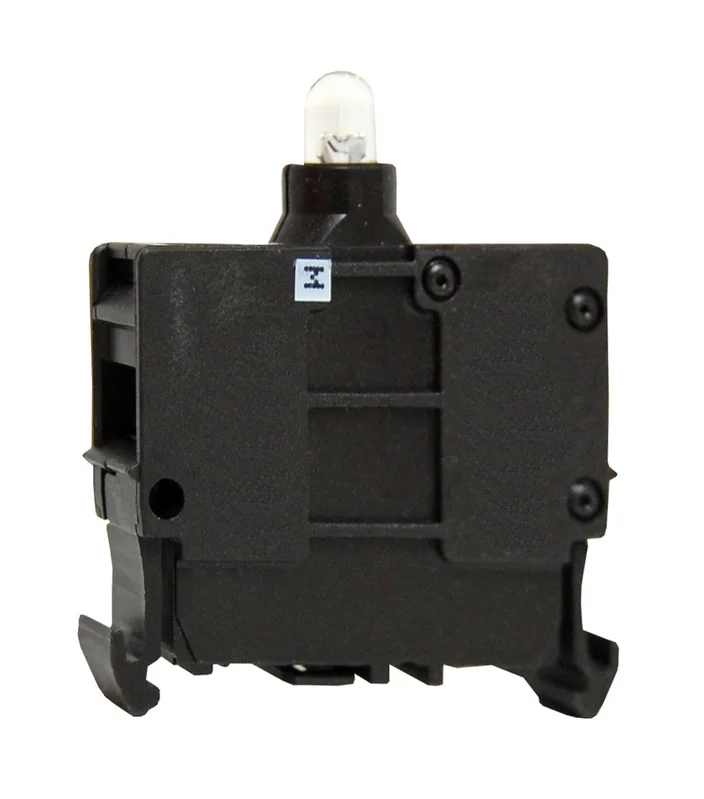

Die Schrack LED M22-CLEDC230-R mit rotem Licht ist ein zuverlässiges Leuchtmittel für 85-264V AC Anwendungen, das mit einer komfortablen Cage Clamp Federzugklemme ausgestattet ist. Das kompakte Modul weist Maße von 32x10x37 mm auf und ist für eine Betriebstemperatur von -25°C bis +70°C ausgelegt. Mit einer Verlustleistung von 0,33 W und der Schutzart IP20 sorgt das Bauteil für eine klare optische Signalisierung in Schaltschränken und Befehlsgeräten. Diese LED eignet sich zur Montage in Befehls- und Meldegeräten, bei denen eine dauerhafte Betriebsbereitschaft erforderlich ist. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich 85-264V AC: Flexibler Einsatz bei unterschiedlichen Versorgungsspannungen.
- Cage Clamp Anschlusstechnik: Ermöglicht eine werkzeuglose und vibrationssichere Verdrahtung.
- Schutzart IP20: Standardisierter Schutz gegen Fremdkörper für den Innenbereich.
- Breiter Temperaturbereich: Zuverlässige Funktion bei Umgebungstemperaturen von -25°C bis +70°C.
Anwendungsbereiche
- Integration in industrielle Befehls- und Meldegeräte.
- Optische Statusanzeige in Schaltschränken.
- Signalgebung an Bedientableaus und Steuerungspulten.
- Nachrüstung bestehender M22-Systemkomponenten.
Technische Details
| EAN | 9004840176551 |
| LxBxH mm | 32x10x37 |
| Serie | MM |
| HLief-Artikel Nummer | 000216579 |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Federzug Klemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| BEST. NR. | MM216579 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Type Nr. | M22-CLEDC230-R |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216579– | EAN: 9004840176551 | Hersteller-Art.-Nr.: 216579
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264V AC rot Boden, Cage Clamp |
| CAD Zeichnung: LED 85-264V AC rot Boden, Cage Clamp |
| Katalogseite: LED 85-264V AC rot Boden, Cage Clamp |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für welche Spannung ist die Schrack M22-CLEDC230-R LED ausgelegt?
Diese LED ist für einen weiten Spannungsbereich von 85 bis 264V AC konzipiert. Damit deckt sie gängige Netzspannungen ab und ist vielseitig in der Industrietechnik einsetzbar.
Welche Anschlussart nutzt der Schrack Leuchtmelder?
Der Leuchtmelder verfügt über eine moderne Cage Clamp Federzugklemme. Dies ermöglicht eine schnelle, werkzeuglose Verdrahtung bei Leiterquerschnitten von 0,5 bis 2,5 mm².
Kann die LED bei hohen Umgebungstemperaturen eingesetzt werden?
Ja, die LED ist für einen Umgebungstemperaturbereich von -25°C bis +70°C spezifiziert. Sie ist somit robust genug für den Einsatz in anspruchsvollen industriellen Umgebungen.
Ist die Schrack LED für Standard-Befehlsgeräte geeignet?
Das Leuchtmittel ist für die Serie MM konzipiert und kann problemlos in entsprechende Befehls- und Meldegeräte eingebaut werden. Die Bauform mit 32x10x37 mm ermöglicht eine einfache Integration.
