Description
Über dieses Produkt

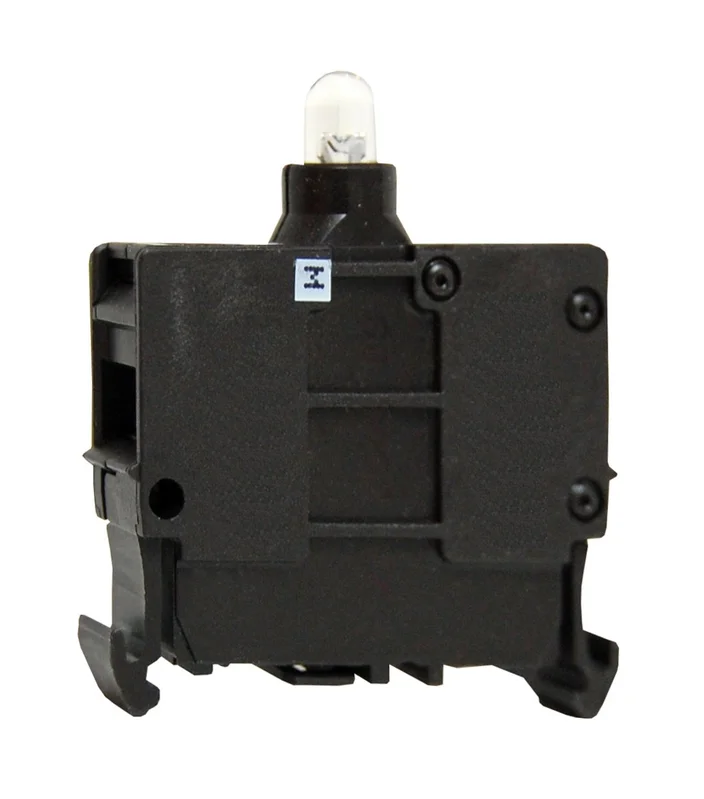

Die Schrack LED 85-264VAC in Weiß mit Cage-Clamp-Anschluss ist ein leistungsstarkes Leuchtmittel für die industrielle Steuerungs- und Signaltechnik. Das Modul ist für einen Spannungsbereich von 85 bis 264 Volt Wechselspannung ausgelegt und zeichnet sich durch eine Federzug-Anschlusstechnik für Leiterquerschnitte von 0,75 bis 2,5 mm² aus. Mit den kompakten Maßen von 32x10x37 mm und der Schutzart IP20 lässt sich das Bauteil flexibel in unterschiedlichen Befehls- und Meldegeräten verbauen. Die LED überzeugt durch eine geringe Verlustleistung von 0,33 W und eine Schockfestigkeit von 30G bei Umgebungstemperaturen von -25 °C bis +70 °C. Dieses Befehlsgerät findet Verwendung in Schalttafeln, Leuchtmeldern und Kontrollleuchten für Maschinensteuerungen. Das Produkt ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 85-264VAC – ermöglicht vielseitigen Einsatz in verschiedenen Stromkreisen.
- Anschlussart: Federzug Klemme – sorgt für eine schnelle und rüttelsichere Leitungsfixierung.
- Bauform: LED – bietet eine hohe Leuchtkraft bei minimalem Energieverbrauch von 0,33W.
- Umgebungstemperatur: -25°C bis +70°C – gewährleistet Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.
Anwendungsbereiche
- Integration in Leuchtmelder und Kontrollleuchten
- Einsatz als Statusanzeige in Befehlsgeräten
- Verwendung in industriellen Schaltanlagen und Steuerpulten
- Nachrüstung von Signalgebern in Maschinensteuerungen
Technische Details
| EAN | 9004840176544 |
| LxBxH mm | 32x10x37 |
| Serie | MM |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Nettogewicht | 0,03kg/Stk |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| HLief-Artikel Nummer | 216578 |
| Ausführung | Federzug Klemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Type Nr. | M22-CLEDC230-W |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
| BEST. NR. | MM216578 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216578– | EAN: 9004840176544 | Hersteller-Art.-Nr.: 216578
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264VAC weiss Boden Cage Clamp |
| CAD Zeichnung: LED 85-264VAC weiss Boden Cage Clamp |
| Katalogseite: LED 85-264VAC weiss Boden Cage Clamp |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für welche Spannung ist die Schrack LED M22-CLEDC230-W ausgelegt?
Diese LED ist für einen weiten Spannungsbereich von 85 bis 264 VAC konzipiert. Damit ist sie universell für verschiedene Versorgungsspannungen in der Steuerungs- und Haustechnik einsetzbar.
Welche Anschlussart nutzt die Schrack LED 216578?
Die LED verfügt über eine moderne Federzug-Klemme (Cage Clamp). Diese Anschlusstechnik ermöglicht eine schnelle Montage von eindrähtigen und mehrdrähtigen Leitern mit einem Querschnitt von 0,5 bis 2,5 mm².
Kann die LED bei extremen Temperaturen eingesetzt werden?
Ja, das Bauteil ist für Umgebungstemperaturen von -25 °C bis +70 °C spezifiziert. Damit eignet es sich für den Betrieb in Industrieanlagen, die unterschiedlichsten klimatischen Bedingungen ausgesetzt sind.
Ist die Schrack LED für Leuchtmelder geeignet?
Die LED mit der Artikelnummer MM216578 ist ein Standardbauteil der Schrack MM-Serie, das speziell für den Einsatz in Leuchtmeldern, Druckknopfmeldern und Kontrollleuchten entwickelt wurde.
