Description
Über dieses Produkt

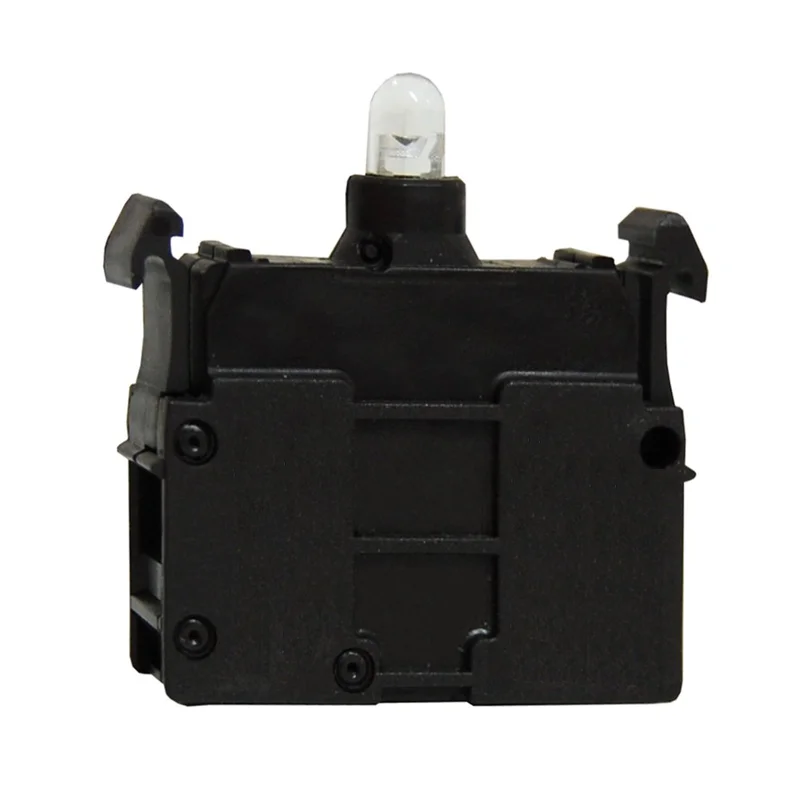

Die Schrack LED 85-264V AC in Weiß mit Federzug-Klemme ermöglicht eine zuverlässige optische Signalisierung in Industrie- und Gebäudeinstallationen. Das Leuchtelement ist für eine Spannung von 85 bis 264 V AC ausgelegt und besitzt die Schutzart IP20. Mit einem Anschlussquerschnitt von 0,75 bis 2,5 mm² für eindrähtige Leiter und einem kompakten Design lässt sich das Element flexibel in Befehls- und Meldegeräte der Serie MM integrieren. Die Schockfestigkeit beträgt 30G bei einem Betriebstemperaturbereich von -25 °C bis +70 °C. Dieses Modul eignet sich für den Einsatz als Leuchtmelder in Schalttafeln oder Steuerpulten. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie können die LED 85-264V AC online bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 85-264V AC – breiter Einsatzbereich für verschiedene Stromnetze.
- Anschlussart: Federzug-Klemme – für eine schnelle und vibrationssichere Montage.
- Farbe: Weiß – sorgt für eine klare und deutlich erkennbare Signalwirkung.
- Schutzart: IP20 – geschützt gegen das Eindringen fester Fremdkörper.
- Temperaturbereich: -25°C bis +70°C – stabil auch bei anspruchsvollen Umgebungsbedingungen.
Anwendungsbereiche
- Integration in Schaltschränke zur Statusanzeige von Anlagenteilen.
- Verwendung in Befehlsgeräten wie Drucktastern oder Leuchtmeldern.
- Einsatz als Kontrollleuchte in industriellen Steuerungssystemen.
- Signalisierung von Betriebszuständen in der Gebäudeautomation.
Technische Details
| EAN | 9004840176513 |
| BEST. NR. | MM216575 |
| Serie | MM |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Type Nr. | M22-CLED230-W |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | 121111 |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Federzug Klemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 68x75x68 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216575– | EAN: 9004840176513 | Hersteller-Art.-Nr.: 121111
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264V AC weiss Front, Cage Clamp |
| CAD Zeichnung: LED 85-264V AC weiss Front, Cage Clamp |
| Katalogseite: LED 85-264V AC weiss Front, Cage Clamp |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Welcher Anschlussquerschnitt wird für die Schrack LED MM216575 benötigt?
Die LED verfügt über eine Federzug-Klemme. Der Anschlussquerschnitt beträgt bei eindrähtigen Leitern 0,75 bis 2,5 mm² und bei mehrdrähtigen Leitern 0,5 bis 2,5 mm².
In welchem Temperaturbereich kann der Leuchtmelder eingesetzt werden?
Das Modul ist für einen Umgebungstemperaturbereich von -25 °C bis +70 °C ausgelegt. Damit ist ein zuverlässiger Betrieb auch in Umgebungen mit schwankenden Temperaturen gewährleistet.
Ist die LED für den Betrieb mit 230V AC geeignet?
Ja, die Schrack LED mit der Typenbezeichnung M22-CLED230-W ist für einen weiten Spannungsbereich von 85 bis 264 V AC spezifiziert und deckt somit die gängigen 230V-Netzspannungen ab.
Was bedeutet die Schutzart IP20 bei dieser Signalleuchte?
Die Schutzart IP20 besagt, dass das Leuchtmittel gegen feste Fremdkörper mit einem Durchmesser ab 12,5 mm geschützt ist. Es besteht jedoch kein spezieller Schutz gegen das Eindringen von Wasser.
