Über dieses Produkt

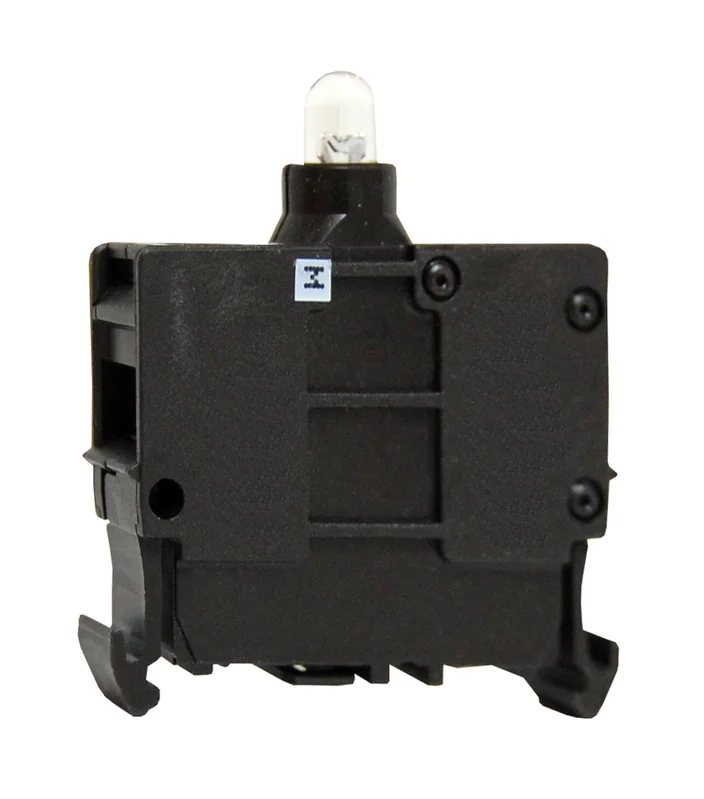

Die Schrack LED 12-30V AC/DC in Weiß für Bodenbefestigung mit Cage-Clamp-Anschluss ist ein zuverlässiges Leuchtmittel für industrielle Befehls- und Meldegeräte. Das Modul ist für eine Betriebsspannung von 12 bis 30 Volt ausgelegt und bietet eine Schutzart von IP20. Mit einem kompakten Maß von 37 x 10 x 32 mm lässt sich die Leuchtdiode flexibel in unterschiedlichen Schaltschranksystemen integrieren. Der Anschluss erfolgt über eine Federzugklemme, die Querschnitte von 0,5 bis 2,5 mm² aufnimmt. Der Einsatzbereich umfasst die Signalisierung und Statusanzeige innerhalb der Befehls- und Meldegeräte-Serie MM. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V AC/DC – vielseitige Anwendung bei verschiedenen Versorgungsspannungen.
- Anschlussart: Cage-Clamp (Federzugklemme) – ermöglicht eine schnelle und sichere Montage ohne Werkzeug.
- Schutzart: IP20 – definierter Schutz gegen Fremdkörper im Innenbereich.
- Betriebstemperatur: -25°C bis +70°C – robust bei schwankenden Umgebungstemperaturen.
- Leistungsaufnahme: 0,26W – effizienter Betrieb bei minimaler Wärmeentwicklung.
Anwendungsbereiche
- Integration in Schaltschrank-Türfronten zur Zustandsanzeige.
- Visualisierung von Schaltzuständen in Steuerpulten.
- Einsatz als Leuchtmelder in industriellen Automatisierungsprozessen.
- Nachrüstung in bestehende Steuerungs- und Signaleinheiten der Serie MM.
Technische Details
| EAN | 9004840176483 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 121115 |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Type Nr. | M22-CLEDC-W |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Federzug Klemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 37x10x32 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| BEST. NR. | MM216572 |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216572– | EAN: 9004840176483 | Hersteller-Art.-Nr.: 121115
Downloads
Blätterkatalog Energie- und Industrietechnik
Foto: LED 12-30V ACDC weiss Boden, Cage Clamp
CAD Zeichnung: LED 12-30V ACDC weiss Boden, Cage Clamp
Katalogseite: LED 12-30V ACDC weiss Boden, Cage Clamp
Maßbild
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die Schrack LED M22-CLEDC-W für 24V Systeme geeignet?
Ja, die LED ist für einen Spannungsbereich von 12 bis 30V AC/DC ausgelegt. Damit deckt sie gängige 24V-Steuerstromkreise in Schaltschränken problemlos ab.
Welche Leitungsquerschnitte können an der Federzugklemme angeschlossen werden?
Die Cage-Clamp-Anschlusstechnik unterstützt bei eindrähtigen Leitungen einen Querschnitt von 0,75 bis 2,5 mm². Bei mehrdrähtigen Leitungen liegt der Bereich bei 0,5 bis 2,5 mm².
Kann das LED-Modul MM216572 in beliebiger Einbaulage montiert werden?
Ja, die technische Spezifikation erlaubt eine beliebige Einbaulage des Moduls. Dies ermöglicht eine maximale Flexibilität beim Aufbau Ihrer Befehls- und Meldegeräte.
In welchen Umgebungen kann die weiße LED eingesetzt werden?
Die LED ist für Umgebungstemperaturen von -25°C bis +70°C zugelassen und weist eine hohe Klimafestigkeit auf. Sie ist somit für den Einsatz in anspruchsvollen industriellen Innenräumen geeignet.
