Description
Über dieses Produkt
Die Schrack LED 12-30V ACDC in Weiß für die Frontbefestigung bietet eine zuverlässige Signallösung mit praktischer Federzug-Klemme. Das Leuchtelement ist für eine Spannung von 12 bis 30 Volt (AC/DC) ausgelegt und zeichnet sich durch eine Schutzart von IP20 aus. Mit einem Nettogewicht von 0,01 kg pro Stück ist das Bauteil kompakt für die Montage in Befehls- und Meldegeräte-Systemen der Serie MM konzipiert. Der Anschluss erfolgt flexibel über einen Leitungsquerschnitt von 0,5 bis 2,5 mm². Diese LED findet vorrangig in industriellen Steuerungen sowie bei der visuellen Zustandsanzeige in Schaltschränken Anwendung. Das Produkt ist ab Lager verfügbar und wird Ihnen innerhalb von 1 bis 3 Werktagen direkt geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V AC/DC – flexibel einsetzbar für verschiedene Steuerspannungen.
- Anschlusstechnik: Federzugklemme – ermöglicht eine schnelle, werkzeuglose und rüttelsichere Installation.
- Schutzart: IP20 – definierte Schutzklasse für die Verwendung in geschlossenen Schaltschrankumgebungen.
- Betriebstemperatur: -25°C bis +70°C – stabil auch unter anspruchsvollen thermischen Bedingungen.
Anwendungsbereiche
- Signalisierung von Betriebszuständen in industriellen Schaltanlagen.
- Integration in Frontplatten von Maschinensteuerungen zur Statusanzeige.
- Verwendung als Leuchtmelder in Steuerstromkreisen der Gebäude- und Anlagentechnik.
Technische Details
| EAN | 9004840176452 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 121118 |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Federzug Klemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| BEST. NR. | MM216569 |
| Bauform | LED |
| Type Nr. | M22-CLED-W |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| LxBxH mm | 65x75x65 |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216569– | EAN: 9004840176452 | Hersteller-Art.-Nr.: 121118
Downloads
| Blätterkatalog Energie- und Industrietechnik |

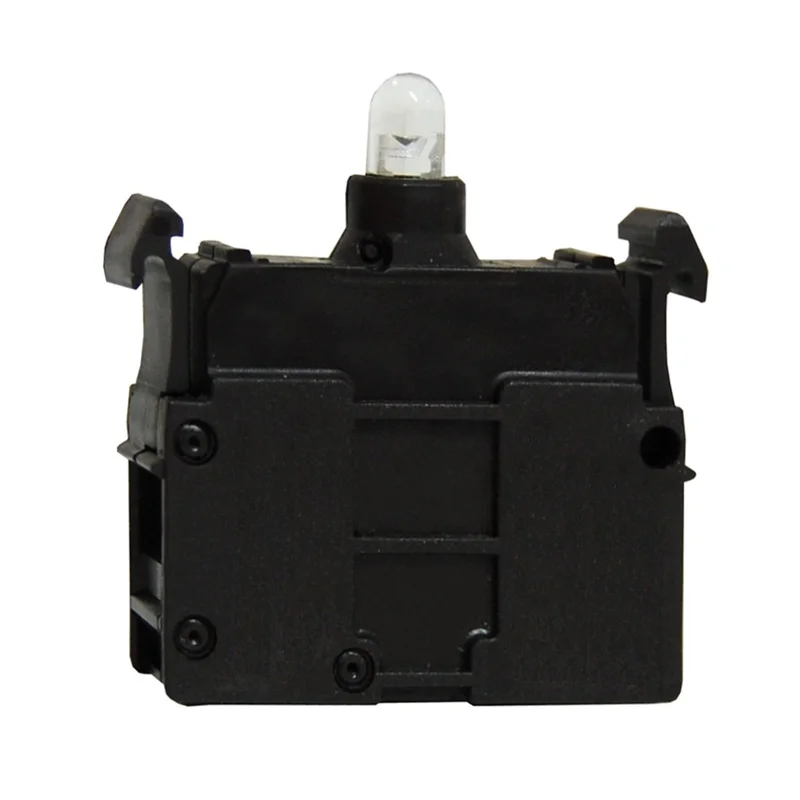

| Foto: LED 12-30V ACDC weiss Front, Cage Clamp |
| CAD Zeichnung: LED 12-30V ACDC weiss Front, Cage Clamp |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die Schrack MM216569 LED für Gleich- und Wechselspannung geeignet?
Ja, das Leuchtelement ist für eine Spannung von 12 bis 30 Volt AC/DC ausgelegt. Dies ermöglicht den flexiblen Einsatz sowohl in Wechselstrom- als auch in Gleichstrom-Steuerkreisen.
Welche Leitungsquerschnitte können an der Federzugklemme angeschlossen werden?
Die Federzugklemme ist für eindrähtige Leiter von 0,75 bis 2,5 mm² und für mehrdrähtige Leiter von 0,5 bis 2,5 mm² ausgelegt. Dies gewährleistet eine sichere Kontaktierung in unterschiedlichen Verdrahtungsszenarien.
In welchen Befehlsgeräteserien kann diese LED verbaut werden?
Diese LED mit der Artikelnummer MM216569 ist speziell für die Schrack Serie MM konzipiert. Sie passt optimal in die zugehörigen Befestigungsadapter und Leuchtmelder-Gehäuse dieser Baureihe.
Wie hoch ist die Temperaturbeständigkeit des Leuchtelements?
Das Modul ist für einen Umgebungstemperaturbereich von -25°C bis +70°C zugelassen. Damit ist die LED auch für den Betrieb in anspruchsvollen industriellen Umgebungen oder in Schaltschränken mit erhöhter Wärmeentwicklung geeignet.
