Über dieses Produkt

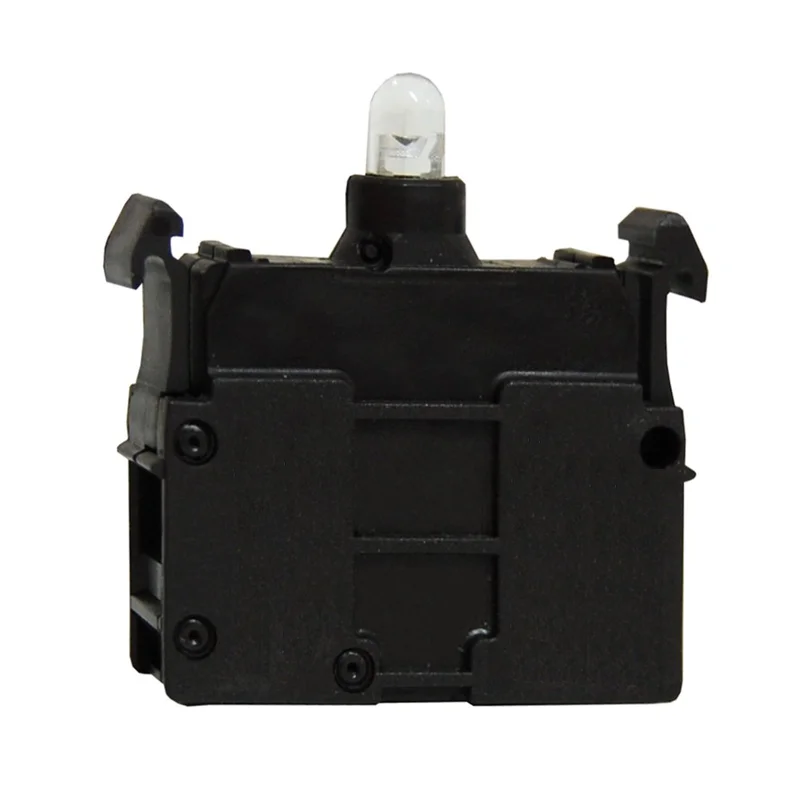

Die LED 85-264V AC grün von Schrack ist ein kompakter Leuchtmelder zur zuverlässigen Signalisierung in industriellen Schaltanlagen. Das Modul ist für eine Betriebsspannung von 85 bis 264V AC ausgelegt und verfügt über eine bewährte Schraubklemme für den direkten Anschluss. Mit einer Schutzart von IP20 und kompakten Abmessungen von 37x10x32 mm lässt sich die Leuchtdiode flexibel in Ihre Befehls- und Meldegeräte integrieren. Die Komponente ist für Umgebungstemperaturen von -25°C bis +70°C ausgelegt und zeichnet sich durch eine Bemessungsstoßspannungsfestigkeit von 6000V aus. Diese Kontrollleuchte wird für den Einbau in Befehls- und Meldegeräte-Systeme eingesetzt. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager, damit Ihre Elektroinstallation zügig voranschreitet. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Betriebsspannung: 85-264V AC – deckt gängige Spannungsbereiche für Leuchtmelder ab.
- Anschlussart: Schraubklemme – ermöglicht eine feste und sichere Leiterfixierung für Querschnitte von 0,75 bis 2,5mm².
- Schutzart IP20 – bietet Basisschutz für den Einsatz in geschützten Schaltschrankumgebungen.
- Temperaturbeständigkeit: -25°C bis +70°C – zuverlässiger Betrieb auch unter wechselnden thermischen Bedingungen.
- Bemessungsstoßspannungsfestigkeit: 6000V – hohe elektrische Sicherheit im Steuerstromkreis.
Anwendungsbereiche
- Integration in industrielle Schalttafeln und Bedienpulte.
- Einsatz als Status-Kontrollleuchte für elektrische Maschinen.
- Signalisierung bei Befehlsgeräten und Druckknopfmeldern.
- Verwendung in Anlagen der Gebäude- und Energietechnik.
Technische Details
| EAN | 9004840176414 |
| Serie | MM |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 121210 |
| BEST. NR. | MM216565 |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 37x10x32 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Type Nr. | M22-LED230-G |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216565– | EAN: 9004840176414 | Hersteller-Art.-Nr.: 121210
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264V AC grün Front |
| CAD Zeichnung: LED 85-264V AC grün Front |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Welcher Anschlussquerschnitt wird für die LED 85-264V AC von Schrack benötigt?
Das Modul verfügt über eine Schraubklemme, die für eindrähtige Leiter von 0,75 bis 2,5 mm² und mehrdrähtige Leiter von 0,5 bis 2,5 mm² ausgelegt ist. Dies ermöglicht eine sichere und normgerechte Installation in verschiedenen Schaltgerätekombinationen.
Ist die LED für den Einsatz in feuchten Umgebungen geeignet?
Die Schrack LED verfügt über eine geprüfte Klimafestigkeit gemäß IEC 60068-2-78 (feuchte Wärme, konstant) und IEC 60068-2-30 (feuchte Wärme, zyklisch). Dennoch ist die Schutzart IP20 zu beachten, die einen Einbau in entsprechend geschützte Gehäuse oder Schaltschränke erfordert.
Kann die grüne LED bei Netzspannung von 230V direkt betrieben werden?
Ja, der Arbeitsbereich der Leuchtdiode umfasst 85 bis 264V AC, womit sie problemlos für das Standard-230V-Netz geeignet ist. Die Bemessungsisolationsspannung liegt bei 500V, was den sicheren Betrieb in gängigen Niederspannungsanlagen gewährleistet.
Wie hoch ist der Platzbedarf des Schrack Leuchtmelders im Schaltschrank?
Das Bauteil besitzt eine kompakte Bauform mit den Maßen 37x10x32 mm (LxBxH). Durch diese geringen Abmessungen eignet sie sich ideal für den Einbau in Befehlsgeräte-Systeme, bei denen der Platz auf der Hutschiene oder im Fronttableau begrenzt ist.
