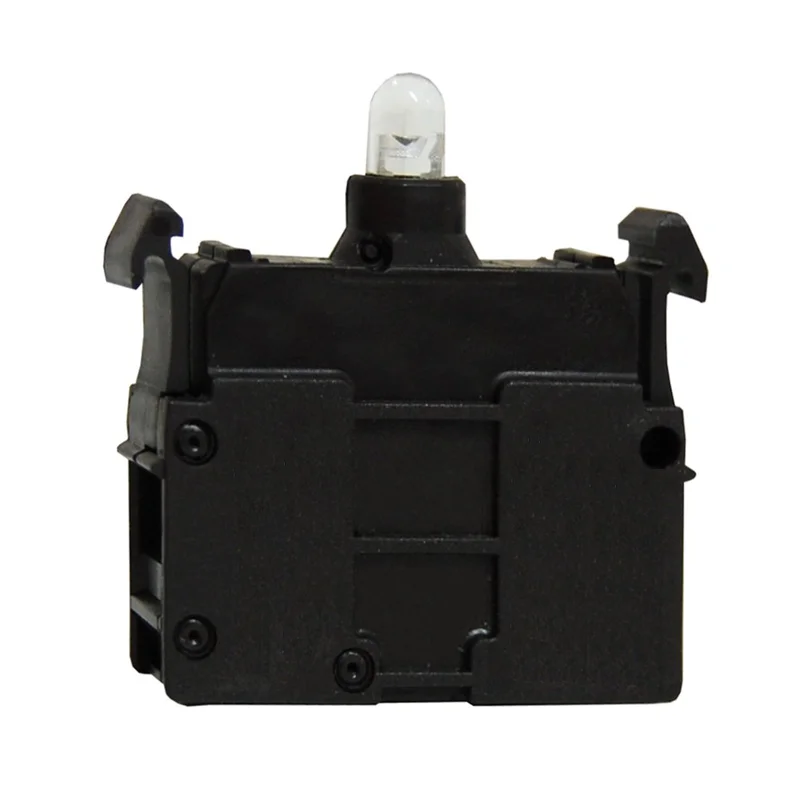

Die Schrack LED M22-LED230-W in Weiß dient zur zuverlässigen Signalisierung in Befehls- und Meldegeräten mit einem Spannungsbereich von 85-264V AC. Dieses Leuchtmittel verfügt über eine praktische Schraubklemme für den Anschluss von Leitungen zwischen 0,5 und 2,5mm² und bietet eine Verlustleistung von lediglich 0,33W. Mit der Schutzart IP20 ist die LED für den Einsatz in geschützten Innenbereichen konzipiert und hält Umgebungstemperaturen von -25°C bis +70°C stand. Sie eignet sich hervorragend als Kontrollleuchte oder Signalgeber in Schaltschränken und an Steuerpulten. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 85-264V AC – flexibler Einsatzbereich in verschiedenen Steuerspannungskreisen.
- Anschlussart: Schraubklemme – sichere und feste Kontaktierung der Anschlussleitungen.
- Farbe: Weiß – gut sichtbares Signal für klare optische Zustandsanzeigen.
- Schutzart: IP20 – zuverlässiger Schutz für die Verwendung in Gehäusen und Schaltschränken.
- Temperaturbereich: -25°C bis +70°C – robust auch unter anspruchsvollen thermischen Bedingungen.
Anwendungsbereiche
- Integration in Leuchtmelder und Kontrollleuchten für Schalttafeln.
- Signalisierung von Betriebszuständen in industriellen Anlagen.
- Ergänzung von Befehlsgeräten wie Druckknopfmeldern.
- Verwendung als optisches Rückmeldeelement in der Automatisierungstechnik.
Technische Details
| EAN | 9004840176391 |
| LxBxH mm | 90x75x60 |
| Serie | MM |
| Verlustleistung | 0,33W |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Type Nr. | M22-LED230-W |
| BEST. NR. | MM216563 |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| HLief-Artikel Nummer | 121212 |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216563– | EAN: 9004840176391 | Hersteller-Art.-Nr.: 121212
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 85-264V AC weiss Front |
| CAD Zeichnung: LED 85-264V AC weiss Front |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die LED für 230V AC Spannungsbereiche geeignet?
Ja, die Schrack LED mit der Typenbezeichnung M22-LED230-W ist für einen Spannungsbereich von 85 bis 264V AC ausgelegt. Damit deckt sie gängige Netzspannungen von 230V zuverlässig ab.
Welcher Anschlussquerschnitt wird für die Schraubklemme benötigt?
Die Leuchtdiode verfügt über eine Schraubklemme, die für eindrähtige Leitungen von 0,75 bis 2,5mm² ausgelegt ist. Bei mehrdrähtigen Leitungen ist ein Querschnitt von 0,5 bis 2,5mm² zulässig.
Kann die LED bei hohen Umgebungstemperaturen eingesetzt werden?
Die LED ist für einen weiten Umgebungstemperaturbereich von -25°C bis zu +70°C spezifiziert. Sie ist somit für den Einsatz in Schaltschränken mit erhöhter thermischer Belastung geeignet.
Wie wird die Schrack LED befestigt?
Die Bauform ist als LED-Leuchtelement für Befehls- und Meldegeräte konzipiert. Sie wird über die integrierten Schraubklemmen elektrisch kontaktiert und direkt in die entsprechenden Befehlsgerät-Komponenten der Serie MM integriert.
