Über dieses Produkt

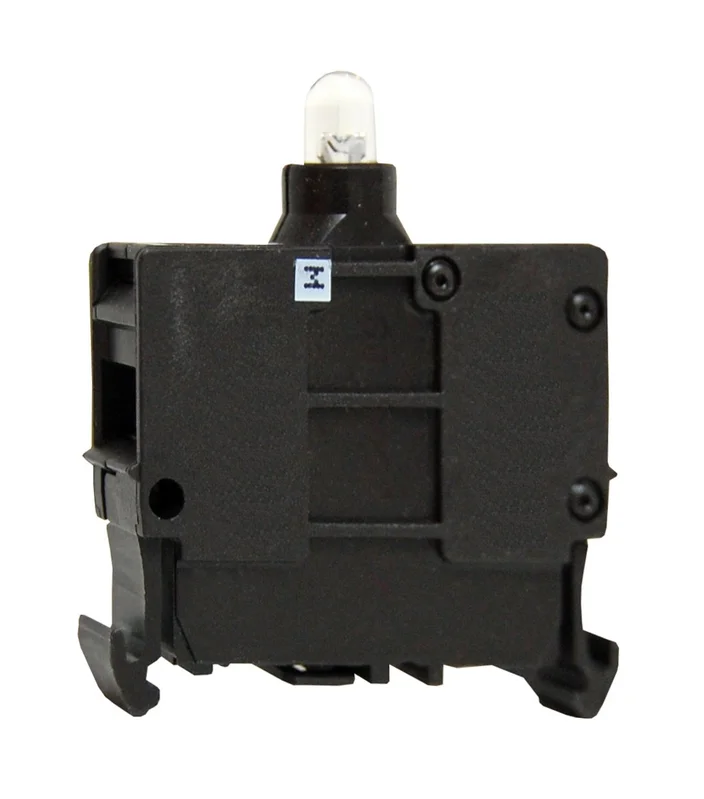

Das LED 12-30V ACDC grün Boden von Schrack ist ein leistungsfähiges Befehls- und Meldegerät für die visuelle Signalgebung. Die Leuchtdiode ist für einen Spannungsbereich von 12 bis 30V AC/DC ausgelegt und verfügt über eine zuverlässige Schraubklemme für Leiterquerschnitte von 0,75 bis 2,5mm². Mit der Schutzart IP20 und einer Schockfestigkeit von 30G ist das Modul für den Einsatz in anspruchsvollen Umgebungen bei Temperaturen von -25°C bis +70°C ausgelegt. Die Montage erfolgt durch Bodenbefestigung, was eine flexible Einbaulage ermöglicht. Bestellen Sie dieses Leuchtmittel einfach bei TELA, wir liefern innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich 12-30V AC/DC: Universell einsetzbar für verschiedene Steuerspannungen.
- Schraubklemmen-Anschluss: Ermöglicht eine sichere und dauerhafte elektrische Verbindung für Leiter bis 2,5mm².
- Grünes Lichtsignal: Klare optische Rückmeldung in Befehls- und Meldesystemen.
- IP20 Schutzart: Standardisierte Absicherung gegen Berührung in Gehäusen und Schaltanlagen.
- Großer Temperaturbereich: Zuverlässiger Betrieb zwischen -25°C und +70°C.
Anwendungsbereiche
- Integration in industrielle Befehls- und Meldegeräte der Serie MM.
- Signalisierung von Betriebszuständen an Schalttafeln und Bedienpulten.
- Einsatz als Kontrollleuchte in Steuerstromkreisen.
- Verwendung in Anlagen der Energie- und Industrietechnik.
Technische Details
| EAN | 9004840176384 |
| LxBxH mm | 90x75x60 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| HLief-Artikel Nummer | 121219 |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| BEST. NR. | MM216562 |
| Nettogewicht | 0,01kg/Stk |
| Type Nr. | M22-LEDC-G |
| Verpackungseinheit | 1Stk |
| Farbe | grün |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216562– | EAN: 9004840176384 | Hersteller-Art.-Nr.: 121219
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 12-30V ACDC grün Boden |
| CAD Zeichnung: LED 12-30V ACDC grün Boden |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist das Schrack LED 12-30V ACDC für Wechsel- und Gleichstrom geeignet?
Ja, das Modell M22-LEDC-G ist für den Betrieb mit AC (Wechselstrom) und DC (Gleichstrom) in einem Spannungsbereich von 12 bis 30V ausgelegt. Damit ist es flexibel in verschiedenen Steuerstromkreisen einsetzbar.
Welche Leiterquerschnitte können an die Schraubklemmen angeschlossen werden?
Die Schraubklemmen des Leuchtmelders ermöglichen den Anschluss von eindrähtigen Leitern mit einem Querschnitt von 0,75 bis 2,5mm². Bei mehrdrähtigen Leitern ist ein Anschluss von 0,5 bis 2,5mm² möglich.
Kann das LED-Modul in jeder Position eingebaut werden?
Ja, das Befehlsgerät der Serie MM verfügt über eine beliebige Einbaulage. Dies erleichtert die Montage in unterschiedlichen Schaltschrankkonfigurationen und Bedienpaneelen erheblich.
Welche Schutzart bietet die Schrack Leuchtdiode MM216562?
Das Modul entspricht der Schutzart IP20. Dies bedeutet, dass es gegen das Eindringen fester Fremdkörper geschützt ist, jedoch nicht gegen Wasser, weshalb es idealerweise im Inneren von geschlossenen Gehäusen montiert wird.
