Über dieses Produkt

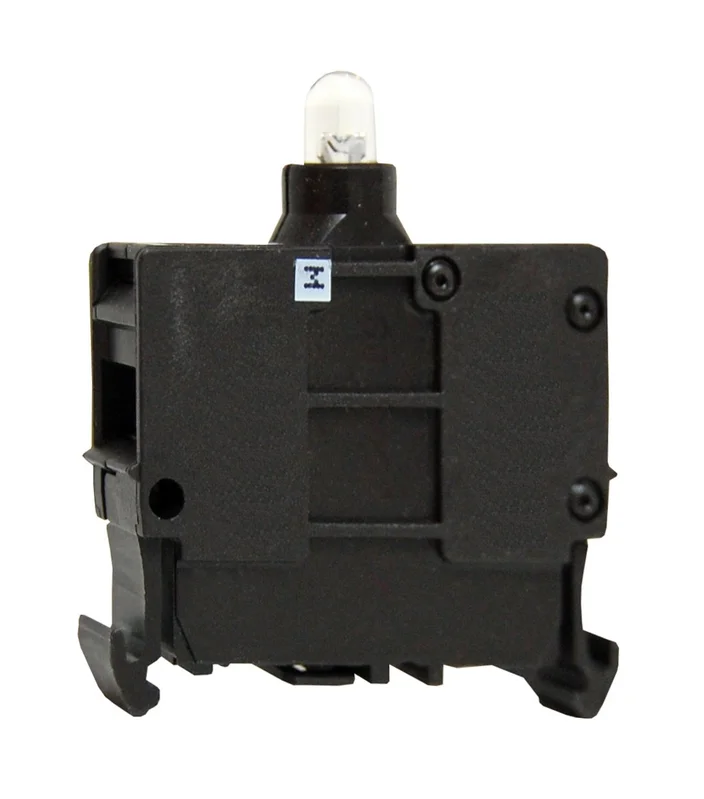

Die Schrack LED 12-30V ACDC in der Farbe Rot ist ein robuster Leuchtmelder der Serie MM für den professionellen Einsatz in Befehls- und Meldegeräten. Das Modul arbeitet mit einer Spannungsversorgung von 12-30V AC/DC und verfügt über eine bewährte Schraubklemme für den einfachen Anschluss. Mit einer kompakten Bauform von 37x10x32 mm und der Schutzart IP20 ist die LED für Umgebungstemperaturen von -25°C bis +70°C ausgelegt. Diese Signalleuchte dient als zuverlässige Statusanzeige in Schaltschränken und an Steuerpulten. Die LED ist ab Lager innerhalb von 1 bis 3 Werktagen verfügbar und kann bequem direkt bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V AC/DC – flexibler Einsatz durch universelle Spannungsaufnahme.
- Schraubklemmen-Anschluss: 0,75 – 2,5mm² – ermöglicht eine sichere und dauerhafte elektrische Verbindung.
- Kompakte Bauweise: 37x10x32 mm – platzsparende Montage in bestehende Befehlsgeräteserien.
- Betriebstemperatur: -25°C bis +70°C – stabiler Betrieb auch in industriellen Umgebungen.
Anwendungsbereiche
- Signalgebung in industriellen Schaltanlagen und Steuerungen.
- Optische Statusanzeige an Maschinenbedienfeldern.
- Integration in Befehlsgeräte-Konfigurationen als Leuchtmelder.
Technische Details
| EAN | 9004840176377 |
| Serie | MM |
| Schockfestigkeit | 30G |
| HLief-Artikel Nummer | 121220 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Type Nr. | M22-LEDC-R |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| BEST. NR. | MM216561 |
| Anzugsdrehmoment | 0,80Nm |
| LxBxH mm | 37x10x32 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216561– | EAN: 9004840176377 | Hersteller-Art.-Nr.: 121220
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 12-30V ACDC rot Boden |
| CAD Zeichnung: LED 12-30V ACDC rot Boden |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die Schrack LED M22-LEDC-R für 24V DC Systeme geeignet?
Ja, da der Spannungsbereich dieser LED für 12V bis 30V AC/DC spezifiziert ist, kann sie problemlos in gängigen 24V DC Steuerstromkreisen eingesetzt werden. Sie deckt somit den gesamten Bereich gängiger Kleinspannungen ab.
Welcher Anschlussquerschnitt wird für die Schraubklemmen benötigt?
Die Schraubklemmen sind für eindrähtige Leiter von 0,75 mm² bis 2,5 mm² ausgelegt. Bei mehrdrähtigen Leitern können Querschnitte von 0,5 mm² bis 2,5 mm² sicher verklemmt werden.
Kann die LED bei Temperaturen von 60 Grad im Schaltschrank betrieben werden?
Ja, der zulässige Betriebstemperaturbereich liegt zwischen -25°C und +70°C. Eine Umgebungstemperatur von 60°C liegt somit voll innerhalb der zulässigen Spezifikationen.
Ist das Schrack LED-Modul MM216561 für Schocks belastbar?
Das Modul ist auf eine Schockfestigkeit von 30G geprüft. Dies garantiert eine hohe mechanische Stabilität bei der Montage in Maschinenumgebungen mit leichten Vibrationen.
