Über dieses Produkt

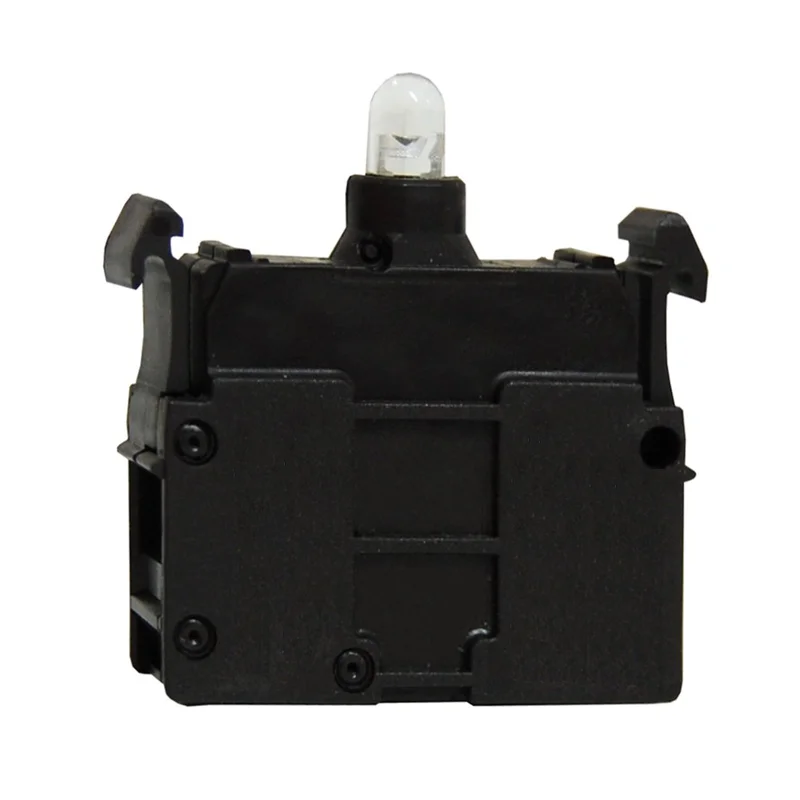

Die Schrack LED 12-30V ACDC in der Farbe Rot dient als zuverlässiges Leuchtmittel für Befehls- und Meldegeräte der Serie MM. Die LED mit Schraubklemmenanschluss ist für eine Bemessungsisolationsspannung von 500V ausgelegt und weist eine Verlustleistung von 0,26W auf. Mit einer Schutzart von IP20 ist sie für den Innenbereich konzipiert und bietet einen Anschlussquerschnitt von 0,75 bis 2,5mm² bei eindrähtigen Leitungen. Das Bauteil zeichnet sich durch eine Schockfestigkeit von 30G aus und arbeitet stabil in einem Umgebungstemperaturbereich von -25°C bis +70°C. Sie ist die passende Wahl für Signal- und Kontrollanzeigen in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V AC/DC – für flexible Einsatzmöglichkeiten in Steuerstromkreisen.
- Anschlussart: Schraubklemme – sorgt für eine dauerhaft feste und sichere elektrische Verbindung.
- Farbe: Rot – ermöglicht eine klare und sofort sichtbare optische Signalisierung.
- Temperaturbereich: -25°C bis +70°C – gewährleistet Betriebssicherheit unter verschiedenen klimatischen Bedingungen.
Anwendungsbereiche
- Integration in Schalttafeln und Bedienpulte als Kontrollleuchte.
- Einsatz als Leuchtmelder in Maschinensteuerungen.
- Verwendung in Befehlsgeräten zur Statusanzeige von Anlagenzuständen.
- Nachrüstung oder Instandhaltung von Befestigungsadaptern der Serie MM.
Technische Details
| EAN | 9004840176346 |
| LxBxH mm | 90x75x60 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Type Nr. | M22-LED-R |
| BEST. NR. | MM216558 |
| HLief-Artikel Nummer | 121223 |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Farbe | rot |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216558– | EAN: 9004840176346 | Hersteller-Art.-Nr.: 121223
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 12-30V ACDC rot Front |
| CAD Zeichnung: LED 12-30V ACDC rot Front |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für welche Spannungen ist die Schrack LED M22-LED-R geeignet?
Die LED ist für einen Bereich von 12 bis 30V AC/DC ausgelegt. Sie lässt sich damit vielseitig in Niederspannungs-Steuerstromkreisen einsetzen.
Welche Anschlussart nutzt der Schrack Leuchtmelder?
Der Leuchtmelder ist mit einer praktischen Schraubklemme ausgestattet. Dies ermöglicht eine sichere Montage von Leitern mit einem Querschnitt von 0,75 bis 2,5mm² bei eindrähtigen Kabeln.
Ist der Schockwiderstand für den Industrieeinsatz ausreichend?
Ja, mit einer Schockfestigkeit von 30G ist die LED robust gegenüber mechanischen Erschütterungen. Sie eignet sich daher gut für den Einbau in Maschinensteuerungen und industrielle Anlagen.
Kann die LED bei hohen Umgebungstemperaturen eingesetzt werden?
Die Komponente ist für einen Betriebstemperaturbereich von -25°C bis +70°C spezifiziert. Sie hält somit auch anspruchsvollen Bedingungen in Schaltschränken zuverlässig stand.
