Description
Über dieses Produkt

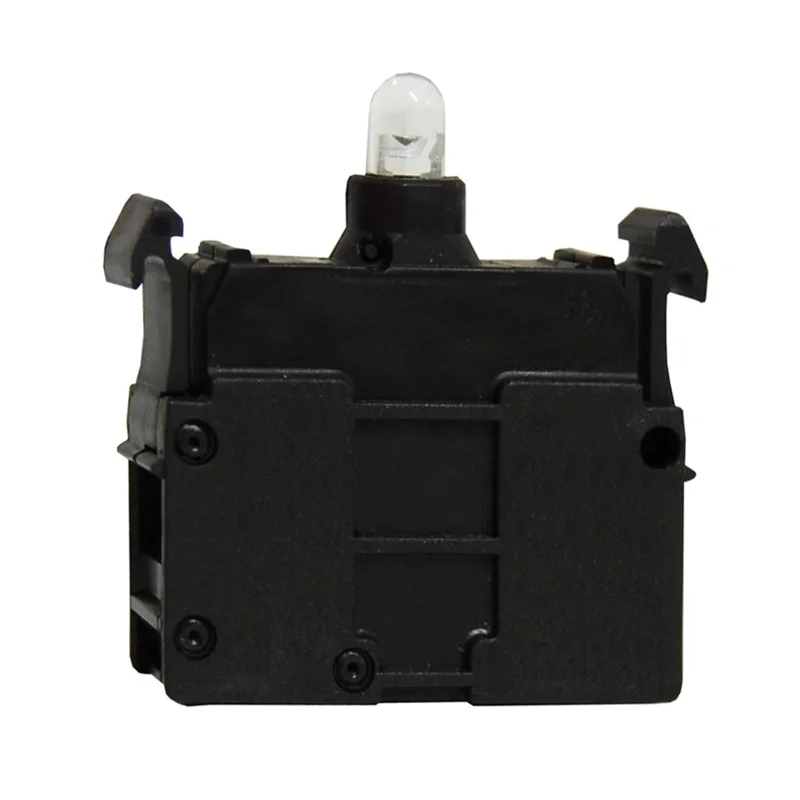

Die Schrack LED 12-30V ACDC in Weiß ist ein robustes Leuchtelement für Befehls- und Meldegeräte der Serie MM. Diese Komponente ist für einen Spannungsbereich von 12 bis 30V ACDC ausgelegt und verfügt über eine zuverlässige Schraubklemme für den Anschluss. Mit einer Schutzart von IP20 ist sie für den Einbau in geschlossene Gehäuse konzipiert und bietet eine Verlustleistung von lediglich 0,26W. Sie wird vorrangig zur optischen Signalisierung in industriellen Schaltanlagen und Steuerungen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 12-30V ACDC – Flexibler Einsatz bei unterschiedlichen Versorgungsspannungen.
- Anschlussart: Schraubklemme – Ermöglicht eine sichere und dauerhafte elektrische Verbindung.
- Farbe: Weiß – Sorgt für eine klare und gut erkennbare Signalisierung.
- Schutzart: IP20 – Schutz gegen feste Fremdkörper bei geschützter Montage.
- Temperaturbereich: -25°C bis +70°C – Problemloser Betrieb auch in anspruchsvollen thermischen Umgebungen.
Anwendungsbereiche
- Statusanzeige in Schaltschränken und Schaltanlagen.
- Optische Signalgebung an Bedienpanels von Maschinen.
- Integration in Befehls- und Meldeeinheiten der Serie MM.
Technische Details
| EAN | 9004840176339 |
| LxBxH mm | 90x75x60 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Type Nr. | M22-LED-W |
| CAD-external terminals | 1 |
| Farbe | weiß |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Bauform | LED |
| BEST. NR. | MM216557 |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0,80Nm |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Beleuchtung | Ja |
| HLief-Artikel Nummer | 121224 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Verlustleistung | 0,26W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216557– | EAN: 9004840176339 | Hersteller-Art.-Nr.: 121224
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: LED 12-30V ACDC weiss Front |
| CAD Zeichnung: LED 12-30V ACDC weiss Front |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist die LED für 24V Systeme geeignet?
Ja, die LED ist für einen Spannungsbereich von 12 bis 30V ACDC ausgelegt. Damit deckt sie gängige 24V-Steuerstromkreise in der Industrie vollständig ab.
Welche Anschlussart besitzt die Schrack LED?
Diese LED ist mit einer praktischen Schraubklemme ausgestattet. Dies ermöglicht eine einfache und sichere Befestigung von eindrähtigen oder mehrdrähtigen Leitungen mit einem Querschnitt von 0,5 bis 2,5 mm².
Für welche Baureihe ist das Leuchtelement vorgesehen?
Das Leuchtelement ist speziell für die Schrack Serie MM konzipiert. Es lässt sich nahtlos in entsprechende Befehls- und Meldegeräte integrieren.
Kann die LED bei hohen Umgebungstemperaturen eingesetzt werden?
Ja, das Bauteil ist für einen Umgebungstemperaturbereich von -25°C bis +70°C spezifiziert. Dadurch ist ein zuverlässiger Betrieb auch in warmen industriellen Umgebungen gewährleistet.
