Description
Über dieses Produkt

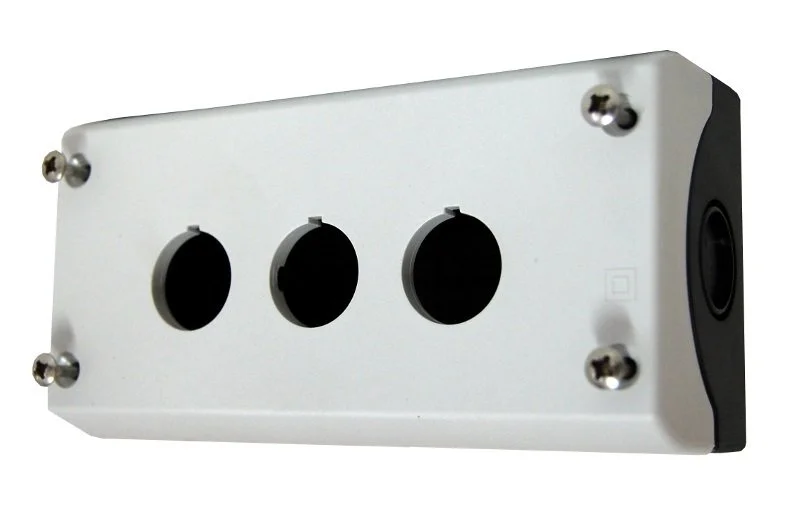

Das Schrack AP-Gehäuse für 3 Befehlsstellen ist ein robustes Leergehäuse der Serie MM in schwarz/hellgrau für die Aufputzmontage. Mit den Abmessungen 80 x 153 x 56 mm bietet das Gehäuse Platz für drei Befehls- oder Meldegeräte und zeichnet sich durch eine Schockfestigkeit von 30G aus. Der Betrieb ist bei einer Umgebungstemperatur von -25 °C bis +70 °C möglich, wobei die Einbaulage frei gewählt werden kann. Das aus widerstandsfähigem Kunststoff gefertigte Leergehäuse eignet sich zur Installation von Steuer- und Regeltechnik in industriellen Umgebungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Aufputzgehäuse für 3 Befehlsstellen – ermöglicht platzsparende Wandmontage.
- Farbe: Schwarz/hellgrau – sorgt für klare visuelle Trennung und industrielles Design.
- Temperaturbereich: -25 °C bis +70 °C – für diverse industrielle Einsatzgebiete ausgelegt.
- Schockfestigkeit: 30G – bietet hohe mechanische Widerstandsfähigkeit im Betrieb.
- Flexibilität: Beliebige Einbaulage – bietet maximale Freiheit bei der Anlagenkonfiguration.
Anwendungsbereiche
- Integration von Drucktastern zur Maschinensteuerung in Fertigungshallen.
- Aufnahme von Signalleuchten oder Leuchtmeldern für Schalttafelanzeigen.
- Kombination mit Befehlsgeräten zur manuellen Anlagenbedienung.
- Nachrüstung von Steuerstellen in bestehenden Infrastrukturen der Industrietechnik.
Technische Details
| EAN | 9004840176605 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Nettogewicht | 0,28kg/Stk |
| LxBxH mm | 80x153x56 |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Basisbezeichnung | Gehäuse |
| Bauform | Aufputz Gehäuse |
| Gerät | 3 |
| Ausführung | Leergehäuse |
| Hersteller | Schrack |
| Type Nr. | M22-I3 |
| Optionales Zubehör | MM216594–; MM216643–; MM216380–; MM216382–; MM216609–; MM216611– |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| HLief-Artikel Nummer | 121198 |
| Farbe | schwarz/hellgrau |
| Einbaulage | beliebig |
| VE | 18Stk |
| Beleuchtung | Nein |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| BEST. NR. | MM216538 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216538– | EAN: 9004840176605 | Hersteller-Art.-Nr.: 121198
Downloads
| CAD Zeichnung: AP-Gehäuse 3 Befehlsstellen schwarz/hellgrau |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: AP-Gehäuse 3 Befehlsstellen schwarz/hellgrau |
| 3D-Daten (.stp): AP-Gehäuse 3 Befehlsstellen schwarz/hellgrau |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für wie viele Befehlsgeräte ist das Schrack MM216538 Gehäuse geeignet?
Das Schrack AP-Gehäuse M22-I3 ist für die Aufnahme von genau drei Befehls- oder Meldegeräten konzipiert. Es bietet ausreichend Platz für standardisierte 22mm-Komponenten aus der Serie MM.
Kann das AP-Gehäuse auch in einer feuchten Umgebung montiert werden?
Ja, das Gehäuse weist eine hohe Klimafestigkeit gegenüber feuchter Wärme auf, sowohl in konstantem Zustand nach IEC 60068-2-78 als auch in zyklischer Ausführung nach IEC 60068-2-30. Damit ist ein sicherer Betrieb in industriellen Innenräumen gewährleistet.
Welche Abmessungen hat das Aufbaugehäuse für 3 Befehlsstellen?
Das Gehäuse verfügt über Außenmaße von 80 mm Breite, 153 mm Länge und eine Höhe von 56 mm. Diese kompakte Bauweise ermöglicht eine einfache Aufputz-Installation an Maschinen oder Wandflächen.
Ist das Schrack Leergehäuse MM216538 beleuchtet?
Nein, bei diesem Artikel handelt es sich um ein unbeleuchtetes Leergehäuse der Serie MM. Die gewünschten Leuchtmelder oder beleuchteten Taster müssen separat bestellt und in das Gehäuse integriert werden.
