Über dieses Produkt

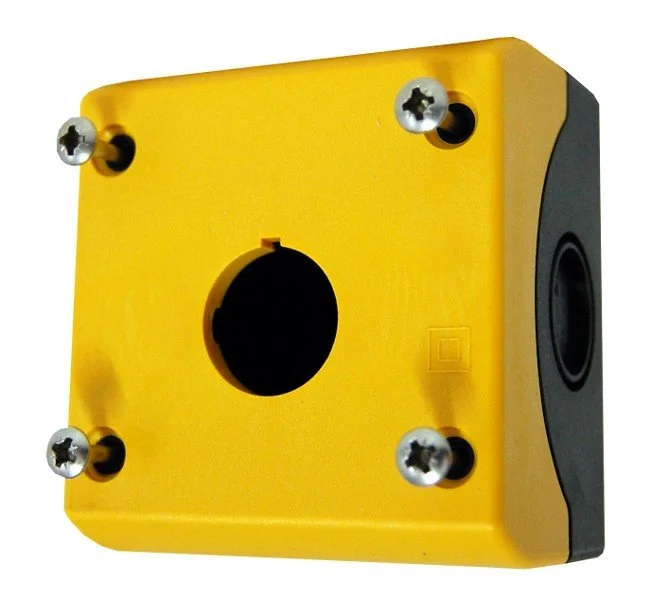

Das AP-Gehäuse 1 Befehlsstelle schwarz/gelb von Schrack ist ein robustes Leergehäuse für eine einzelne Befehlsstelle in der Steuer- und Regeltechnik. Mit den kompakten Maßen von 80x72x70 mm ist dieses Aufputz-Gehäuse für einen flexiblen Einbau konzipiert und hält Umgebungstemperaturen von -25°C bis +70°C stand. Die Schockfestigkeit liegt bei 30G, was einen sicheren Betrieb in industriellen Umgebungen gewährleistet. Das Gehäuse der Serie MM ist für den Einsatz von Drucktastern, Leuchtmeldern oder anderen Befehls- und Meldegeräten vorgesehen. Das Produkt ist ab Lager verfügbar und wird in 1 bis 3 Werktagen geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Aufputz-Gehäuse – ermöglicht eine schnelle und direkte Montage an Wandflächen.
- Gehäusefarbe: Schwarz/Gelb – bietet eine hohe optische Kontrastwirkung für Not-Halt- oder Sicherheitsschalter.
- Temperaturbereich: -25°C bis +70°C – einsetzbar in verschiedensten klimatischen Bedingungen.
- Stabilität: 30G Schockfestigkeit – schützt empfindliche Kontakte vor äußeren mechanischen Einflüssen.
- Serie MM: Kompatibel mit zahlreichen Befehlsgeräten aus dem Schrack-Sortiment.
Anwendungsbereiche
- Integration von NOT-AUS-Tastern in industriellen Fertigungsanlagen.
- Unterbringung von Signal-Leuchtmeldern zur Zustandsüberwachung an Schaltschränken.
- Aufbau von manuellen Schaltstellen für Maschinensteuerungen.
- Installation von Befehlsgeräten in Werkstätten und Lagerbereichen.
Technische Details
| EAN | 9004840176582 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Basisbezeichnung | Gehäuse |
| Bauform | Aufputz Gehäuse |
| Ausführung | Leergehäuse |
| Hersteller | Schrack |
| Optionales Zubehör | MM216594–; MM216643–; MM216380–; MM216382–; MM216609–; MM216611– |
| Gerät | 1 |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| BEST. NR. | MM216536 |
| Einbaulage | beliebig |
| Nettogewicht | 0,15kg/Stk |
| Type Nr. | M22-IY1 |
| Beleuchtung | Nein |
| VE | 48Stk |
| HLief-Artikel Nummer | 121203 |
| Farbe | schwarz/gelb |
| LxBxH mm | 80x72x70 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216536– | EAN: 9004840176582 | Hersteller-Art.-Nr.: 121203
Downloads
| CAD Zeichnung: AP-Gehäuse 1 Befehlsstelle schwarz/gelb |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: AP-Gehäuse 1 Befehlsstelle schwarz/gelb |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Für welche Schaltertypen ist das MM216536 Aufputz-Gehäuse geeignet?
Das Leergehäuse ist für den Einbau von Schrack Befehlsgeräten der Serie MM (Typ M22-IY1) ausgelegt. Es bietet Platz für eine Befehlsstelle wie Drucktaster, Leuchtmelder oder Wahlschalter.
Kann das Schrack AP-Gehäuse 1 Befehlsstelle auch im Außenbereich eingesetzt werden?
Das Gehäuse ist aufgrund seiner hohen Klimafestigkeit und des Betriebstemperaturbereichs von -25°C bis +70°C sehr robust. Bitte prüfen Sie jedoch den IP-Schutzgrad der verwendeten Einbauten, um sicherzustellen, dass das Gesamtsystem für den Einsatz im Außenbereich geeignet ist.
Welche Abmessungen hat das Schrack Leergehäuse MM216536?
Das AP-Gehäuse besitzt kompakte Außenmaße von 80 mm Länge, 72 mm Breite und 70 mm Höhe. Damit ist es ideal für beengte Platzverhältnisse auf Maschinen oder an Wandflächen geeignet.
Ist das Gehäuse für den NOT-AUS-Einsatz vorgesehen?
Ja, durch die auffällige Farbgebung in Schwarz/Gelb wird das Gehäuse häufig als Basis für Not-Halt-Einrichtungen verwendet. Es signalisiert visuell sofort die Funktion der Sicherheits-Befehlsstelle.
