Über dieses Produkt

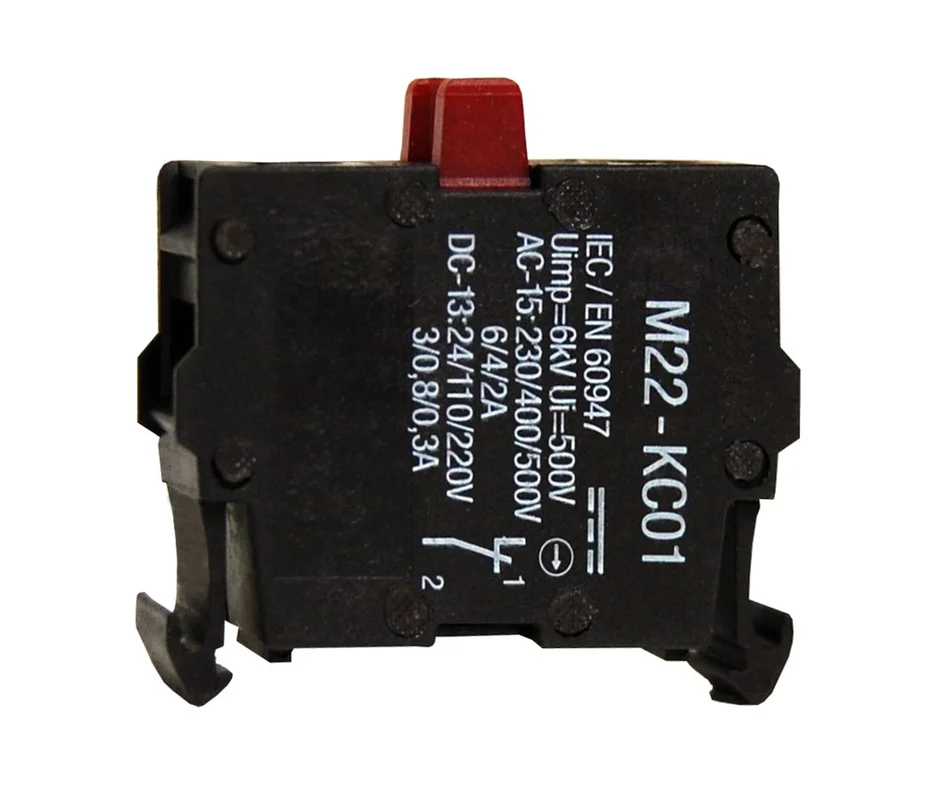

Der Schrack Öffner-Kontakt Boden (Type M22-KC01) dient als zuverlässiges Schaltelement in Befehls- und Meldegeräten der Serie MM. Das Bauteil verfügt über eine Schraubklemme für Leiterquerschnitte von 0,75 bis 2,5 mm² und ist für eine Bemessungsisolationsspannung von 500V ausgelegt. Bei kompakten Abmessungen von 38x10x32 mm erreicht das Element eine mechanische Lebensdauer von 5.000.000 Schaltspielen. Mit einer Schutzart von IP20 ist der Kontakt für den Einsatz innerhalb von Gehäusen und Schaltanlagen vorgesehen. Die Lieferung des Schaltelements erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Kontakt mit Schraubklemme für sicheren Halt der Leitungen
- Anschlussquerschnitt: 0,75 – 2,5 mm² eindrähtig für flexible Installation
- Schutzart: IP20, geeignet für den geschützten Innenbereich
- Lebensdauer: 5.000.000 Schaltspiele für eine hohe mechanische Belastbarkeit
- Temperaturbereich: -25°C bis +70°C für vielfältige Umgebungsbedingungen
Anwendungsbereiche
- Integration in Befehlsgeräte und Not-Aus-Taster
- Schaltvorgänge in industriellen Steuerstromkreisen
- Erweiterung von Schalttafeln der Serie MM
- Automatisierungstechnik und Maschinenbau
Technische Details
| EAN | 9004840176285 |
| Serie | MM |
| Schockfestigkeit | 30G |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Bauform | Kontakt |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| LxBxH mm | 38x10x32 |
| HLief-Artikel Nummer | 121206 |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Type Nr. | M22-KC01 |
| Schutzart | IP20 |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Anzugsdrehmoment | 0,80Nm |
| Beleuchtung | Nein |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| BEST. NR. | MM216382 |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216382– | EAN: 9004840176285 | Hersteller-Art.-Nr.: 121206
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Öffner-Kontakt Boden |
| Katalogseite: Öffner-Kontakt Boden |
| CAD Zeichnung: Öffner-Kontakt Boden |
| Maßbild |
Suchbegriffe
Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Schließer- und einem Öffner-Kontakt bei der Serie MM?
Der Öffner-Kontakt (NC – Normally Closed) ist im Ruhezustand geschlossen und öffnet den Stromkreis bei Betätigung. Dies ist das Gegenteil zum Schließer-Kontakt, der den Stromkreis erst bei Betätigung schließt.
Welcher Leiterquerschnitt kann bei dem Schrack M22-KC01 verwendet werden?
Der Öffner-Kontakt Boden ermöglicht den Anschluss von eindrähtigen Leitern mit einem Querschnitt von 0,75 mm² bis 2,5 mm². Bei mehrdrähtigen Leitern liegt der Bereich zwischen 0,5 mm² und 2,5 mm².
Kann der Öffner-Kontakt in einer beliebigen Einbaulage montiert werden?
Ja, das Schaltelement M22-KC01 ist in der Einbaulage vollkommen flexibel und kann entsprechend der Anforderungen in Ihrer Schaltanlage oder Befehlsgerätekombination montiert werden.
Ist der Schrack Kontakt MM216382 beleuchtbar?
Nein, dieser spezifische Kontakt ist für die reine Schaltfunktion konzipiert und verfügt über keine integrierte Beleuchtung. Für beleuchtete Befehlsgeräte sind separate Leuchtelemente aus der Serie MM erforderlich.
