Description
Über dieses Produkt

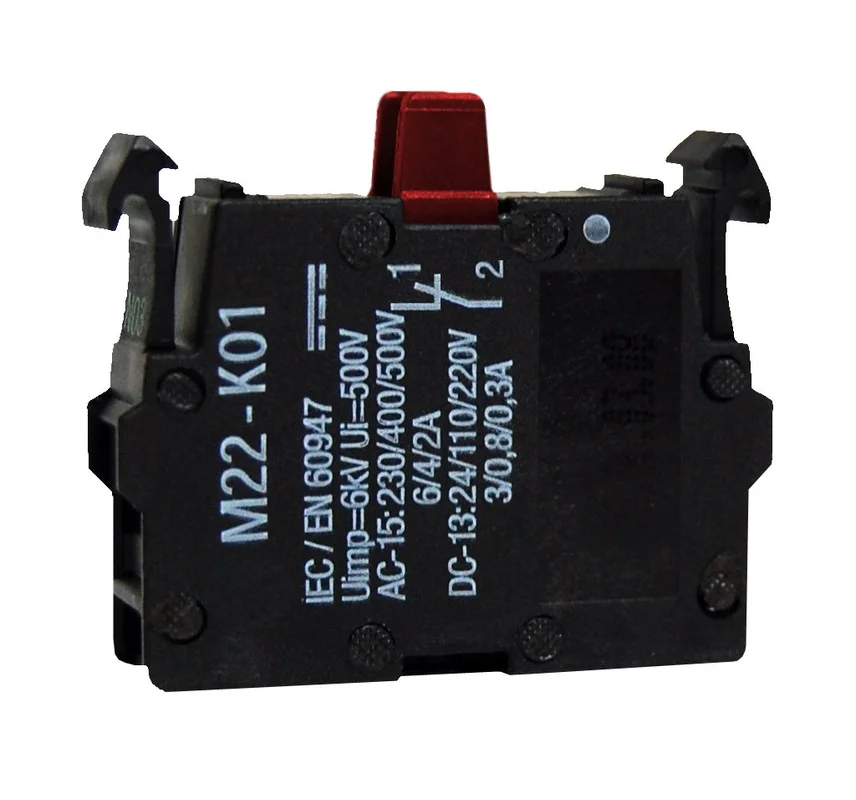

Der Öffner-Kontakt Front von Schrack (Typ M22-K01) dient als präzises Schaltelement für die Befehls- und Meldegeräte der Serie MM. Das Bauteil verfügt über eine Schraubklemme für Leiterquerschnitte von 0,75 bis 2,5 mm² und ist für eine Bemessungsisolationsspannung von 500 V AC ausgelegt. Mit einer kompakten Bauform von 10x37x30 mm und der Schutzart IP20 ist der Kontakt für einen Umgebungstemperaturbereich von -25 °C bis +70 °C spezifiziert. Eingesetzt wird das Modul in industriellen Steuerstromkreisen zur sicheren Unterbrechung von Signalen. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie diesen Schrack Öffner-Kontakt bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktart: 1 Öffner für zuverlässige Signalunterbrechung in Schaltkreisen.
- Anschlussart: Schraubklemme für sichere elektrische Verbindungen mit 0,75 – 2,5 mm².
- Kompaktes Design: 10x37x30 mm Baugröße ermöglicht platzsparende Montage in Schaltschränken.
- Robustheit: Ausgelegt für bis zu 5.000.000 mechanische Schaltspiele.
- Betriebssicherheit: Schutzart IP20 und Stoßfestigkeit bis 30G.
Anwendungsbereiche
- Integration in Befehls- und Meldeeinheiten der Schrack Serie MM.
- Steuerungsbau und industrielle Automatisierungstechnik.
- Schaltpulte für Leuchtmelder und Druckknopfmelder.
- Einsatz in Applikationen mit Nennspannungen bis 500 V AC.
Technische Details
| EAN | 9004840176261 |
| Serie | MM |
| Baugröße | 1; 2; 3; 4 |
| BxHxT mm | 10x37x30 |
| Schockfestigkeit | 30G |
| Nennstrom Hilfskontakte | 4A |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| Optionales Zubehör | MM216374– |
| CAD-external terminals | 1 |
| Nennspannung | < 500VAC |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Type Nr. | M22-K01 |
| BEST. NR. | MM216378 |
| Bauform | Kontakt |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| HxBxT mm | 37x10x30 |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Einbaulage | beliebig |
| VE | 1400Stk |
| Schutzart | IP20 |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Anzugsdrehmoment | 0,80Nm |
| Beleuchtung | Nein |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Max. Umgebungstemperatur | 70°C |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zusätzliche Hilfskontakte | 1 Öffner |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
| HLief-Artikel Nummer | 121204 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM216378– | EAN: 9004840176261 | Hersteller-Art.-Nr.: 121204
Downloads
| Foto: Öffner-Kontakt Front |
| Produktkatalog: Öffner-Kontakt Front Produktkatalog: Öffner-Kontakt Front |
| Blätterkatalog Energie- und Industrietechnik |
| CAD Zeichnung: Öffner-Kontakt Front |
| Maßbild |
Suchbegriffe
leistungschalter, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Welche Funktion hat der Schrack M22-K01 Öffner-Kontakt?
Der Schrack M22-K01 ist ein Öffner-Kontakt für die Frontbefestigung. Er unterbricht den Stromkreis, sobald das zugehörige Betätigungselement wie ein Druckknopf oder Schalter aktiviert wird.
Kann der M22-K01 mit anderen Schrack MM Serien kombiniert werden?
Ja, dieser Öffner-Kontakt ist ein spezifisches Element für die Schrack Serie MM Befehls- und Meldegeräte. Er lässt sich nahtlos in entsprechende Adapter und Gehäuse dieser Baureihe integrieren.
Welche Leiterquerschnitte sind für die Schraubklemme zugelassen?
Die Schraubklemme des Kontakts ist für eindrähtige Leiter von 0,75 bis 2,5 mm² und mehrdrähtige Leiter von 0,5 bis 2,5 mm² ausgelegt. Achten Sie auf ein Anzugsdrehmoment von 0,80 Nm.
Ist der Schrack Öffner-Kontakt für Außenbereiche geeignet?
Der Kontakt verfügt über die Schutzart IP20 und ist somit für geschützte Innenräume oder Schaltschränke vorgesehen. Er ist nicht gegen direktes Spritzwasser oder Staubeintritt in ungeschützten Außenbereichen geschützt.
