Description
Über dieses Produkt

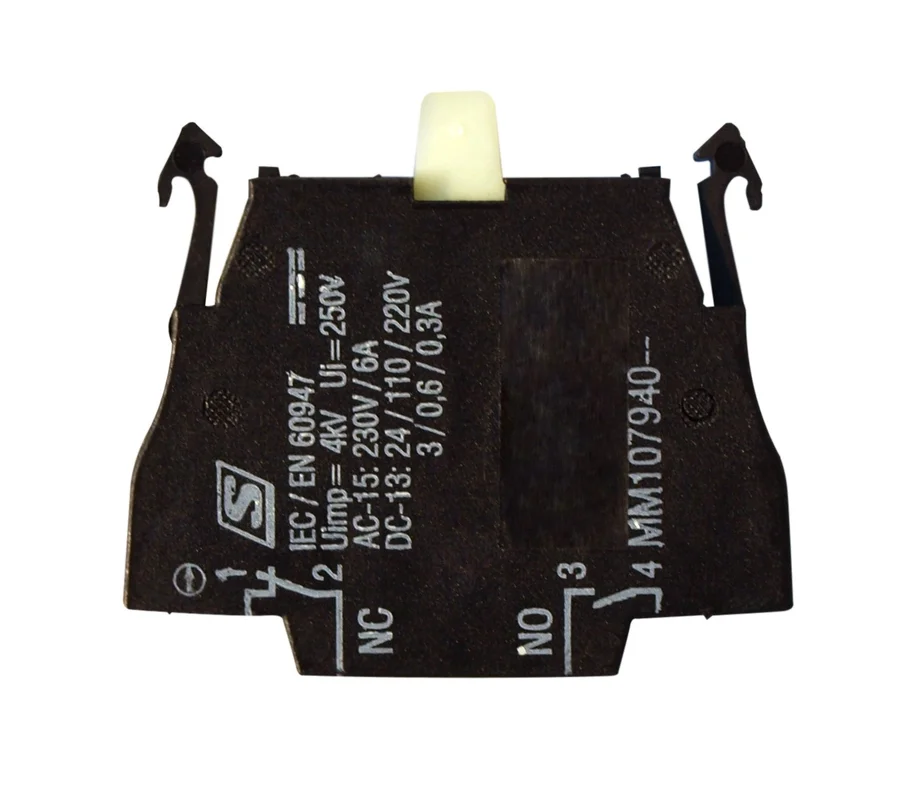

Der Schliesser-Öffner-Kontakt von Schrack ist ein Schaltelement der Serie MM mit einer Kombination aus einem Schließer und einem Öffner. Das Bauteil verfügt über eine Schraubklemme für Leiterquerschnitte von 0,75 bis 2,5 mm² und ist für eine Nennspannung von bis zu 500 V AC ausgelegt. Mit einer Baugröße von 10x39x30 mm und der Schutzart IP20 ist das Gerät für den professionellen Einsatz in Befehls- und Meldegeräten konzipiert. Die mechanische Lebensdauer umfasst 5.000.000 Schaltspiele bei einer maximalen Betätigungsfrequenz von 3.600 Einheiten pro Stunde. Dieses Schaltelement ist innerhalb von 1 bis 3 Werktagen verfügbar und kann einfach bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubklemme: 0,75 – 2,5 mm² für sichere und feste elektrische Verbindungen.
- Baugröße 10x39x30 mm: Kompakte Abmessungen für eine platzsparende Montage in Schaltschränken.
- Schutzart IP20: Schutz gegen feste Fremdkörper zur Gewährleistung der Betriebssicherheit.
- Hohe Lebensdauer: 5.000.000 mechanische Schaltspiele garantieren eine lange Einsatzdauer.
- Flexibler Einsatz: Ausgelegt für 500 V AC und einen Nennstrom der Hilfskontakte von 4 A.
Anwendungsbereiche
- Integration in industrielle Befehls- und Meldegeräte-Systeme.
- Erweiterung von Drucktastern und Leuchtmeldern der Serie MM.
- Schaltvorgänge in Steuerstromkreisen für Maschinen und Anlagen.
- Signalverarbeitung in komplexen elektrischen Verteilungen.
Technische Details
| EAN | 9004840625783 |
| VE | 700Stk |
| HLief-Artikel Nummer | 121104 |
| Serie | MM |
| Baugröße | 1; 2; 3; 4 |
| Schockfestigkeit | 30G |
| Nennstrom Hilfskontakte | 4A |
| Umgebungstemperatur Offen | -25°C…+70°C°C |
| CAD-external terminals | 1 |
| Nennspannung | < 500VAC |
| Hersteller | Schrack |
| CAD-Symbol | S |
| Nettogewicht | 0,01kg/Stk |
| Type Nr. | M22-CK11 |
| Bauform | Kontakt |
| BxHxT mm | 10x39x30 |
| Verpackungseinheit | 1Stk |
| Norm | IEC EN 60947; VDE 0660 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Ausführung | Schraubklemme |
| Anschlussquerschnitt, eindrähtig | 0,75 – 2,5mm² |
| Einbaulage | beliebig |
| Schutzart | IP20 |
| Betätigungskraft | 5N |
| Betätigungsfrequenz | < 3600 Schaltspiele |
| Max. Umgebungstemperatur | 55°C |
| Zusätzliche Hilfskontakte | 1 Schließer + 1 Öffner; 1 Schließer; 1 Öffner |
| Anzugsdrehmoment | 0,80Nm |
| Beleuchtung | Nein |
| HxBxT mm | 39x10x30 |
| Überspannungskategorie/Verschmutzungsgrad | III / 3 |
| Bemessungsisolationsspannung [Ui] | 500V |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC/EN 60947, VDE 0660 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Min. Umgebungstemperatur | -25°C |
| Lebensdauer, mechanisch | 5000000 Schaltspiele |
| Anschlussquerschnitt, mehrdrätig | 0,5 – 2,5mm² |
| BEST. NR. | MM107940 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MM107940– | EAN: 9004840625783 | Hersteller-Art.-Nr.: 121104
Downloads
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Schliesser-Öffner-Kontakt |
| Katalogseite: Schliesser-Öffner-Kontakt Katalogseite: Schliesser-Öffner-Kontakt Katalogseite: Schliesser-Öffner-Kontakt Katalogseite: Schliesser-Öffner-Kontakt Katalogseite: Schliesser-Öffner-Kontakt |
| CAD Zeichnung: Schliesser-Öffner-Kontakt |
| Maßbild |
Suchbegriffe
leistungschalter, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte
Häufig gestellte Fragen
Ist der Schrack Schliesser-Öffner-Kontakt M22-CK11 für die Schaltschrankmontage geeignet?
Ja, dieser Kontakt ist speziell für die Verwendung in Befehls- und Meldegeräten der Serie MM konzipiert. Dank der kompakten Bauweise von 10x39x30 mm lässt er sich effizient in industrielle Schaltschränke integrieren.
Welche Leiterquerschnitte können an die Schraubklemmen angeschlossen werden?
Der Schaltelement-Anschluss unterstützt eindrähtige Leitungen von 0,75 mm² bis 2,5 mm² sowie mehrdrähtige Leitungen von 0,5 mm² bis 2,5 mm². Die Schraubklemmen sorgen dabei für eine stabile und zuverlässige Kontaktierung.
Kann dieser Kontakt für eine Nennspannung von 500V AC verwendet werden?
Ja, das Bauteil ist für Bemessungsisolationsspannungen von bis zu 500V AC ausgelegt. Dies macht den Schliesser-Öffner-Kontakt vielseitig einsetzbar in verschiedenen industriellen Steuerungsanwendungen.
Wie hoch ist die mechanische Lebensdauer des M22-CK11 Schaltelements?
Das Schaltelement erreicht eine mechanische Lebensdauer von 5.000.000 Schaltspielen. Dies gewährleistet eine hohe Ausfallsicherheit selbst bei häufiger Betätigung im laufenden Betrieb.
