Über dieses Produkt

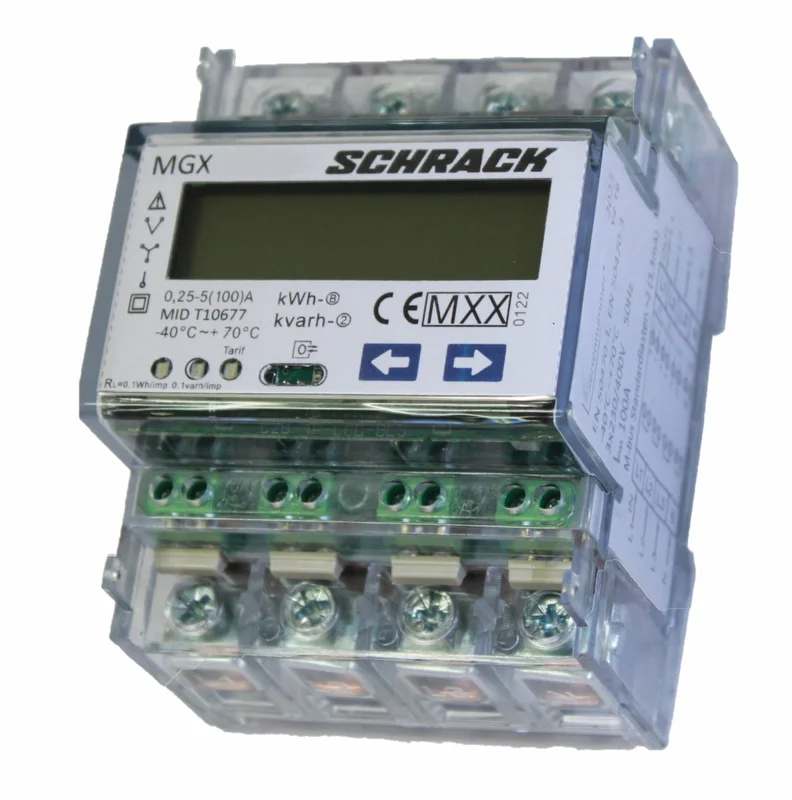

Der digitale Drehstromzähler MGX20100 von Schrack ermöglicht die präzise Messung von Wirk- und Blindenergie in Liefer- und Bezugsrichtung. Dieser Energiezähler ist für Zweileiter-, Dreileiter- sowie Vierleiternetze zugelassen und verfügt über zwei externe steuerbare Tarife. Das Gerät ist in einem platzsparenden Gehäuse mit 4 Teilungseinheiten (4TE) untergebracht und bietet eine 6,2-stellige LCD-Anzeige mit Hintergrundbeleuchtung. Der Schrack Drehstromzähler ist für Verrechnungszwecke gemäß MID konform und für eine direkte Stromstärke bis 100 A ausgelegt. Bei TELA ist dieser Artikel innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- MID-Konformität: Verrechnungsfähige Erfassung der Energie für rechtssichere Abrechnungen.
- 2-Richtungs-Messung: Erfasst sowohl Bezug als auch Lieferung, geeignet für Photovoltaikanlagen.
- 2-Tarif-Steuerung: Unterstützt eine differenzierte Energieerfassung durch externe Umschaltung.
- Kompakte Bauweise: Mit einer Breite von 4TE platzsparende Montage auf Hutschienen nach DIN EN 60715.
- S0-Impulsausgang: Ermöglicht die einfache Integration in übergeordnete Managementsysteme.
Anwendungsbereiche
- Subzähler für Einliegerwohnungen oder Garagen.
- Überwachung der Stromeinspeisung bei PV-Anlagen.
- Energieverbrauchskontrolle in industriellen Anlagen.
- Verrechnung von Stromverbräuchen in gewerblichen Büroflächen.
Technische Details
| EAN | 9004840934816 |
| Anzeige | Digitalanzeige |
| Nettogewicht | 0,34kg/Stk |
| Eigenverbrauch (Strompfad) | < 1VA (je Phase) |
| Messgröße | Wirk- und Blindenergie in Liefer- und Bezugsrichtung |
| Betriebstemperatur | -40°C bis +70°C |
| Ausführung | Direktzähler |
| Max. Querschnitt starre Leiter | 35mm² |
| Type | Drehstromzähler |
| Nennfrequenz | 50Hz |
| Stellenanzahl | 6,2 |
| Eichung | MID (EU) |
| Ausstattung | 2.Tarif |
| Genauigkeit | Blindleistung: Klasse 2, EN 62053-23; Wirkleistung: Klasse B, EN 50470-3 |
| HxBxT mm | 95x70x63 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| BxHxT mm | 70x95x63 |
| Impulswertigkeit | 1000 imp/kWh |
| Verlustleistung | 7,50W |
| Hersteller | Schrack |
| Referenzstrom | 5A |
| Schutzart | IP51 |
| Verpackungseinheit | 1Stk |
| Klemmenart | Schraubklemme |
| Anschluss | Direktanschluss |
| BEST. NR. | MGX20100 |
| Nennspannung | 3×230/400V |
| VE | 30Stk |
| Max. Querschnitt flexibel | 25mm² |
| Display | LCD mit Hintergrundbeleuchtung |
| Rücklaufsperre | Ja |
| Anzahl Tarifwerke | 2 |
| Max. Umgebungstemperatur | 70°C |
| Nennstrom | 100A |
| HLief-Artikel Nummer | 4205100PRO |
| Eigenverbrauch (Spannungspfad) | < 10VA (je Phase) |
| Schnittstelle | Impulsausgang |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGX20100– | EAN: 9004840934816 | Hersteller-Art.-Nr.: 4205100PRO
Produktinformation
Messung von Lieferung und Bezug (2 Richtungen)
– Hutschienenmontage nach DIN EN 60715.2001-09
– Wirk- und Blindenergieerfassung
– Messung von Lieferung und Bezug (2 Richtungen)
– Energieerfassung in 2 Tarifen, von außen steuerbar
– rückstellbares Energieregister
– Anzeige von Energie-Qualitätsmerkmalen (Strom, Spannung und Leistung pro Phase)
– LCD; 6,2 stellig mit Hintergrundbeleuchtung
– Konformitätserklärung nach MID, für Verrechnungszwecke geeignet
– S0 – Impulsausgänge für beide Energierichtungen, Impulsrate über IR-Tastkopf und Software einstellbar (separat erhältlich)
– stabiles Kunststoffgehäuse, nur 4TE breit
– für Zweileiter-, Dreileiter- & Vierleiternetze zugelassen
Downloads
| Foto: Digitaler Drehstromzähler, MID, 2 Tarife, direkt 100A |
| Abmessungen |
| Schaltbild: Digitaler Drehstromzähler, MID, 2 Tarife, direkt 100A |
| Bedienungsanleitung: Digitaler Drehstromzähler, MID, 2 Tarife, direkt 100A |
| Montageanleitung: Digitaler Drehstromzähler, MID, 2 Tarife, direkt 100A |
| 3D-Daten (.stp): Digitaler Drehstromzähler, MID, 2 Tarife, direkt 100A |
Suchbegriffe
Energiezähler, Zähler, subzähler, Digitalzähler
Häufig gestellte Fragen
Ist dieser Drehstromzähler für die Verrechnung zugelassen?
Ja, der Schrack Energiezähler MGX20100 ist gemäß MID zertifiziert. Er eignet sich somit offiziell für Verrechnungszwecke, beispielsweise zur Abrechnung des Stromverbrauchs in Unterverteilungen.
Kann der Zähler auch den Strom in eine Photovoltaikanlage messen?
Da es sich um einen Energiezähler mit 2-Richtungs-Messung handelt, kann das Gerät sowohl den Bezug als auch die Lieferung (Einspeisung) von Strom erfassen. Dies ist für Photovoltaikanlagen und deren Bilanzierung notwendig.
Wie wird der Zähler montiert?
Das Gerät ist für eine Hutschienenmontage nach DIN EN 60715 vorgesehen. Mit seiner Breite von 4 Teilungseinheiten (4TE) lässt er sich platzsparend im Schaltschrank installieren.
Können zwei verschiedene Tarife abgerechnet werden?
Ja, der Digitalzähler unterstützt zwei Tarife. Diese können von außen gesteuert werden, was eine flexible Umschaltung zwischen verschiedenen Energietarifen ermöglicht.
