Über dieses Produkt

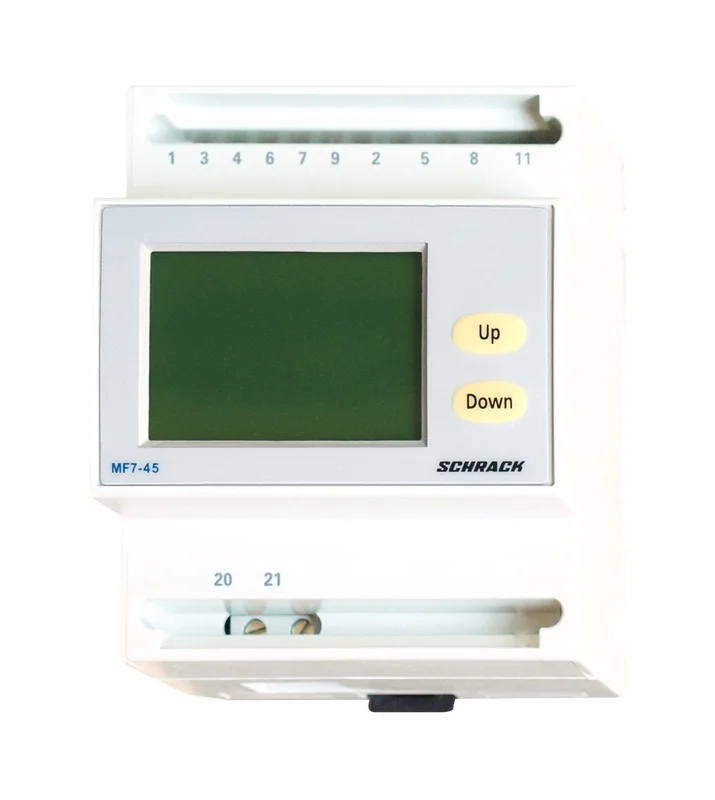

Der Reiheneinbau Netzanalysator MF7-45 von Schrack ermöglicht eine präzise Überwachung von Wechselstrom- und Drehstromnetzen über externe Wandleranschlüsse. Das Gerät für die 45mm Reiheneinbau-Montage misst Ströme, Spannungen sowie Leistungen und berechnet Mittelwerte für Wirkleistung und Strom. Mit einem Gehäuse aus selbstverlöschendem Polycarbonat und der Schutzart IP54 an der Front ist das Messgerät für den Einsatz in anspruchsvollen Schaltschränken ausgelegt. Die Anzeige erfolgt über ein beleuchtetes LCD-Display, welches Strommittelwerte und Betriebsstunden übersichtlich darstellt. Dieses Messgerät kommt bei der Analyse von Stromnetzen und der Lastüberwachung in Industrie- und Haustechnikinstallationen zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messverfahren: True RMS-Umsetzung – ermöglicht exakte Messwerte auch bei nicht-sinusförmigen Strömen.
- Bauart: 45mm Reiheneinbau – für die platzsparende Montage auf der TH35-Hutschiene.
- Display: LCD mit Hintergrundbeleuchtung – sorgt für gute Lesbarkeit der Strommittelwerte und Betriebsstunden.
- Speicher: Nicht flüchtiger Datenspeicher – sichert Messdaten zuverlässig ohne den Einsatz einer Batterie.
- Schutzart: IP54 (Front) – bietet erhöhten Schutz gegen Staub und Spritzwasser im Schaltschrankbau.
Anwendungsbereiche
- Überwachung von Drehstromnetzen in industriellen Energieverteilungen.
- Messung und Protokollierung von Strommittelwerten und Wirkleistungen.
- Erfassung von Betriebsstunden und Lastspitzen in der Gebäudetechnik.
- Analyse von Netzparametern in 4-Leiter-Systemen mittels externer Stromwandler.
Technische Details
| EAN | 9004840588668 |
| Temperaturbereich – Transport/Lagerung | -25 bis +70°C |
| Gewicht (g) | 260 |
| Messzykluszeit | 1,20s |
| Arbeitsfrequenz | 47…63Hz |
| Funktion | Netzanalysator |
| Gehäusetyp | 4 Modul DIN 43880 (71,2 mm breit) |
| Betriebsstundenzähler | Rücksetzung |
| Temperatureinfluss | ≤ 0,1% / °C°C |
| Hutschiene | TH35-15 (EN60715) |
| Messverfahren | True RMS-Umsetzung |
| Nennfrequenz | 50Hz |
| Gehäuse | ## |
| Integrationszeit | einstellbar 5/8/10/15/20/30/60 Minuten |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,03kg/Stk |
| Strommittel | Integrationszeit, Rücksetzung des Höchstwertes |
| Hersteller | Schrack |
| Berechnung | Mittelwert für Strom und Wirkleistung über die eingestellte Zeitperiode |
| Netzsystem | Wechselstromnetz – Drehstromnetz (4-Leiter) |
| Isolation | Isolation nach EN 60439-1 |
| Elektromagnetische Verträglichkeit | ## |
| Installationskategorie | III |
| Emissionstest | gemäß EN 61000-6-3 |
| Arbeitsfrequenz (Hilfsspannung) | 47…63 Hz |
| Betriebstemperatur | -5°C bis +55°C |
| Überlast (kurzzeitig) | 20 In / 0,5 Sekunden |
| Nennstrom (Eingang) | 5A |
| Auflösung | automatisch, mit der max. möglichen Dezimalstellen |
| Referenztemperatur | 23 ± 2°C |
| Anschluss (Strom) | Draht (fest) min. 0,05 mm² / max. 4mm2; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| Hintergrundbeleuchtung | schaltet sich nach 20 Sekunden ohne Betätigung automatisch ab |
| Taste | über 2 Tasten |
| Vorteilscode CH | 8668-0149-24 |
| Frequenz (Toleranz) | ± 0,2 Hz |
| Primärströme (A) | 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3200, 4000, 5000, 6000, 7000, 7500, 8000 A |
| Eigenverbrauch | ≤ 5 VA – 2,5 W |
| Arbeitsbedingungen | ## |
| Prüfkreis | alle Kreise und Erde |
| Rückstellung | manuell über die Tasten |
| CAD-Symbol | P |
| Relative Luftfeuchtigkeit | 0 … 95%% |
| Genauigkeit | ## |
| Anzeigewerte | Anzeige Spannung Phase-Phase und Phase-N; Strom-Leiter- und Neutralleiterstrom; Frequenz; Strommittelwert; Betriebsstunden (Stunden und Minuten); Höchstwert des Strommittelwertes |
| Hilfsspannung Uaux | 230 – 240 V |
| Isolationsspannung | 660 V |
| Messgrößeneinheit | automatisch, abhängig von der Einstellung des Wandlerprimärstromes |
| Spannung (Drehstromnetz) | 80…600 V (Phase-Phase) |
| Schutzart | IP54 (Front), IP20 (Anschlüsse) |
| Programmierzugang | Tastenkombination |
| Eigenverbrauch (Strompfad) | ≤ 0,5VA (je Phase) |
| Datenspeicher | in einen nicht flüchtigen Speicher (ohne Batterie) |
| HLief-Artikel Nummer | MF6GT00076/010 |
| Immunitätstest | gemäß EN 61000-6-2 |
| Spannung (Wechselstromnetz) | 50…350 V |
| Eingang | ## |
| Programmierung | ## |
| Leistung (Toleranz) | ± 1,5% (10…120% cosϕ 0,5 ind…0,5kap.) |
| Überlast (dauernd) | 1,2 In |
| Verschmutzungsgrad | 2 |
| Isolationsprüfspannung | 4 kV R.M.S. 50 Hz/1min |
| BEST. NR. | MGR30000 |
| Anschluss (Spannung) | Draht (fest) min. 0,05 mm² / max. 4mm²; Leitung (flexibel) min. 0,05 mm² / max. 2,5mm² |
| Strommittelwert | ## |
| Strom (Toleranz) | ± 0,5% (10…120% In) |
| LxBxH mm | 77x107x95 |
| Nennfrequenz (Hilfsspannung) | 50 Hz |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Anschlussart | nur in Verbindung mit externen Stromwandlern die Eingänge haben; einen gemeinsamen Punkt (Anschluss 3 – 6 – 9) |
| Toleranz | 0,85…1,1Uaux |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Display Anzeige | 10.000 Punkte (4 Ziffern) |
| Neutralleiterstrom (Toleranz) | ± 2%% |
| Eigenverbrauch (Spannungspfad) | ≤ 1VA (je Phase) |
| Netzart | Wechselstromnetz und 4-Leiter Drehstromnetz |
| Verlustleistung | 8,00W |
| Display | LCD mit Hintergrundbeleuchtung |
| Max. Umgebungstemperatur | 70°C |
| Spannung (Toleranz) | ± 0,5% (80…450 V Phase – Phase) |
| Bauart | 45mm Reiheneinbau |
| Programmierbare Parameter | ## |
| Oberwellengehalt | bis zur 16. Oberwelle |
| Hilfsspannung | ## |
| Anzeige | ## |
| Anzeige in Display | Strommittelwert und dessen Höchstwert |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGR30000– | EAN: 9004840588668 | Hersteller-Art.-Nr.: MF6GT00076/010
Downloads
- Foto: Reiheneinbau Netzanalysator MF7-45, Wandleranschluss
- MGR30000 Maßskizze
- CAD Zeichnung: Reiheneinbau Netzanalysator MF7-45, Wandleranschluss
- Bedienungsanleitung: Reiheneinbau Netzanalysator MF7-45, Wandleranschluss
- Blätterkatalog Energie- und Industrietechnik
- Katalogseite: Reiheneinbau Netzanalysator MF7-45, Wandleranschluss
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Netzanalysatoren
Häufig gestellte Fragen
Ist der Schrack Netzanalysator MF7-45 für 4-Leiter-Drehstromnetze geeignet?
Ja, der Netzanalysator ist für den Betrieb in Wechselstromnetzen sowie in 4-Leiter-Drehstromnetzen ausgelegt. Das Gerät benötigt hierfür den Anschluss über externe Stromwandler.
Kann der Netzanalysator Reiheneinbau Schrack MGR30000 Messdaten speichern?
Das Gerät verfügt über einen integrierten nicht flüchtigen Speicher, der die Daten ohne den Einsatz einer zusätzlichen Batterie sichert. Dies gewährleistet die Datenerhaltung auch bei einem Ausfall der Hilfsspannung.
Welche Genauigkeit bietet das Strommessgerät bei der Strommessung?
Bei einer Auslastung zwischen 10 % und 120 % des Nennstroms (In) arbeitet das Gerät mit einer Genauigkeit von ± 0,5 %. Der Neutralleiterstrom wird mit einer Toleranz von ± 2 % erfasst.
Wie wird der Schrack Netzanalysator befestigt?
Das Messgerät ist für den 45mm Reiheneinbau konzipiert und lässt sich einfach auf einer genormten TH35-Hutschiene gemäß EN60715 aufschnappen.
