Description
Über dieses Produkt

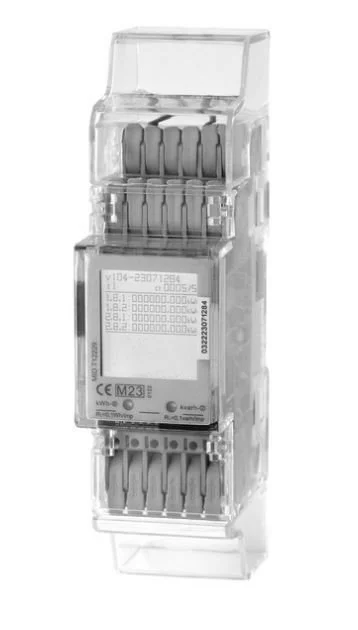

Der digitale kWh-Zähler von Schrack für Wandleranschluss 1,5(6)A ermöglicht die präzise Messung von Lieferung und Bezug in 4 Tarifen über zwei Richtungen. Dieses Gerät ist mit einer MID-Eichung versehen, verfügt über ein LCD mit Hintergrundbeleuchtung und ist bequem per App konfigurierbar. Der Energiezähler beansprucht lediglich 2 Teilungseinheiten (2TE) Platz auf der Hutschiene und unterstützt die Modbus-Kommunikation mit Baudraten zwischen 300 und 115200. Durch die Puh-in-CAGE CLAMP Technologie lassen sich die Anschlussklemmen schnell und sicher verdrahten. Dieses Gerät eignet sich für die präzise Verbrauchs- und Erfassungsmessung in industriellen sowie gewerblichen Energieverteilungen. Der Schrack Digitalzähler ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: Wandleranschluss 1,5(6)A für exakte Messungen in Drehstromnetzen
- Schnittstelle: Modbus-Kommunikation für einfache Integration in Smart-Home oder Gebäudeleittechnik
- Installation: Platzsparende 2TE Bauweise mit Puh-in-CAGE CLAMP Klemmen für schnelle Montage
- Funktionalität: Messung in 4 Tarifen und Unterstützung für zwei Richtungen (Lieferung und Bezug)
Anwendungsbereiche
- Erfassung von Stromverbräuchen in Unterverteilungen bei Industrieanlagen
- Monitoring von PV-Anlagen zur getrennten Bilanzierung von Energieeinspeisung und Strombezug
- Einsatz als geeichter Subzähler für die verbrauchsabhängige Kostenabrechnung in Gewerbeobjekten
- Integration in Modbus-basierte Energie-Managementsysteme zur Lastgangoptimierung
Technische Details
| EAN | 4260148839917 |
| Nettogewicht | 0,20kg/Stk |
| Anzeige | Digitalanzeige |
| Betriebstemperatur | -40°C bis +70°C |
| HLief-Artikel Nummer | 420506PRO20-CT |
| Type | Drehstromzähler |
| Nennfrequenz | 50Hz |
| Eichung | MID (EU) |
| Ausstattung | 2.Tarif |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Impulswertigkeit | 1000 imp/kWh |
| Verlustleistung | 7,50W |
| BxHxT mm | 36x95x63 |
| Schutzart | IP51 |
| Ausführung | Wandlerzähler |
| HxBxT mm | 95x36x63 |
| BEST. NR. | MGKDK706 |
| Verpackungseinheit | 1Stk |
| Nennspannung | 3×230/400V |
| Display | LCD mit Hintergrundbeleuchtung |
| Rücklaufsperre | Ja |
| Max. Umgebungstemperatur | 70°C |
| Anschluss | Wandleranschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGKDK706– | EAN: 4260148839917 | Hersteller-Art.-Nr.: 420506PRO20-CT
Downloads
| Foto: Digitaler kWh-Zähler, 4 Tarife, Wandleranschluß 1,5(6)A, MID |
| Datenblatt: Digitaler kWh-Zähler, 4 Tarife, Wandleranschluß 1,5(6)A, MID |
| Montageanleitung: Digitaler kWh-Zähler, 4 Tarife, Wandleranschluß 1,5(6)A, MID |
| Bedienungsanleitung: Digitaler kWh-Zähler, 4 Tarife, Wandleranschluß 1,5(6)A, MID |
| 3D-Daten (.stp): Digitaler kWh-Zähler, 4 Tarife, Wandleranschluß 1,5(6)A, MID |
Suchbegriffe
Energiezähler, Zähler, subzähler, Digitalzähler
Häufig gestellte Fragen
Was bedeutet der Wandleranschluss 1,5(6)A bei diesem Schrack Energiezähler?
Der Wandleranschluss 1,5(6)A bedeutet, dass der Zähler für den Betrieb mit externen Stromwandlern ausgelegt ist. Dies ist notwendig, um hohe Stromstärken in Industrieanlagen oder bei PV-Großanlagen indirekt zu messen, wobei der Zähler den primärseitigen Strom über die Wandler sicher erfasst.
Unterstützt der Zähler die Modbus-Kommunikation zur Datenübertragung?
Ja, dieser digitale Energiezähler ist mit einer Modbus-Schnittstelle ausgestattet. Die Baudrate ist variabel von 300 bis 115200 einstellbar, was eine flexible Einbindung in bestehende Bussysteme zur Fernauslesung der Verbrauchsdaten ermöglicht.
Ist dieser kWh-Zähler für die Messung von Einspeisung und Bezug geeignet?
Ja, das Gerät ist für die Messung in zwei Richtungen konzipiert. Er erfasst sowohl die entnommene Energie aus dem Netz als auch die eingespeiste Energie, was ihn ideal für den Einsatz bei Photovoltaikanlagen macht.
Benötigt der Zähler für die Konfiguration zusätzliche Software?
Die Einstellungen für die 4 Tarife und die Modbus-Parameter können bequem per App vorgenommen werden. Dies vereinfacht die Inbetriebnahme und Anpassung der Zählerwerte im Vergleich zu klassischen manuellen Konfigurationsmethoden erheblich.
