Über dieses Produkt

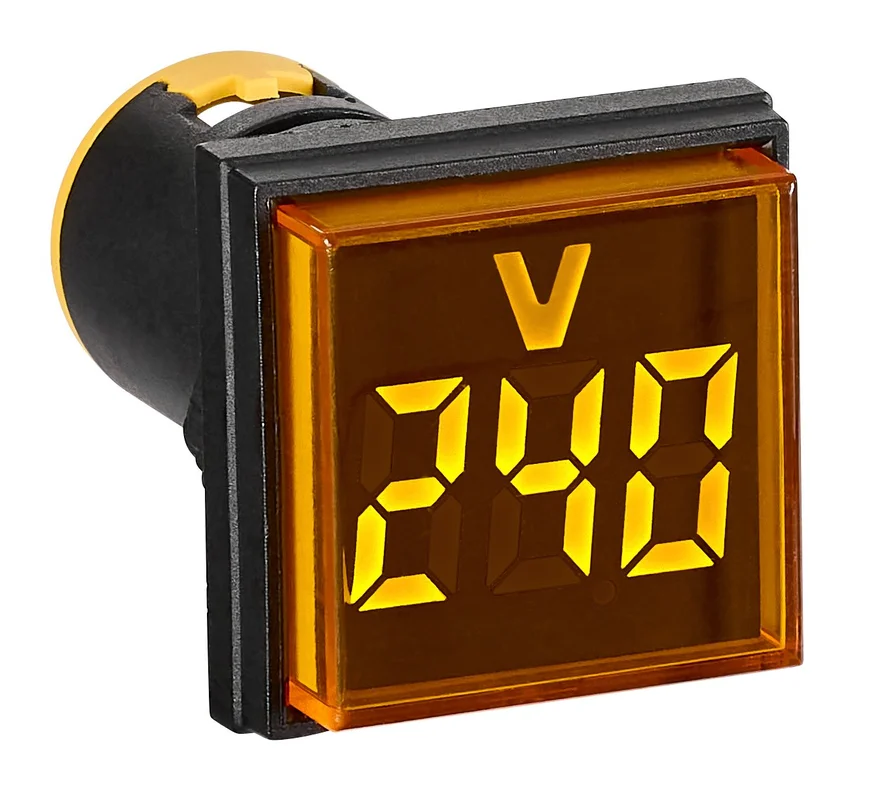

Das Voltmeter von Schrack mit 22,5 mm Einbaudurchmesser bietet eine präzise digitale Spannungsanzeige für Wechselspannungen im Bereich von 50 bis 500 V AC. Das rechteckige Gerät ist mit einer gelben LED ausgestattet, erreicht eine Lebensdauer von mindestens 30.000 Stunden und entspricht der Schutzart IP50 an der Frontseite. Mit einer Baugröße von 51x32x32 mm und einem Nettogewicht von 0,02 kg eignet sich dieses Messgerät für den Fronteinbau in Schalttafeln oder Steuerungsgehäusen. Es kommt zur Überwachung elektrischer Anlagen in der Steuer- und Regeltechnik zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 50–500 V AC – deckt gängige Wechselspannungsbereiche ab.
- Einbaudurchmesser: 22,5 mm – standardisiertes Maß für Befehls- und Meldegeräte.
- Anzeige: Digital mit gelber LED – sorgt für eine klare Ablesbarkeit der Spannungswerte.
- Lebensdauer: ≥ 30.000 h – gewährleistet einen langlebigen Betrieb im industriellen Umfeld.
Anwendungsbereiche
- Überwachung von Stromverteilungen in Schaltschränken
- Spannungsprüfung in Steuerungen der Automatisierungstechnik
- Visualisierung von Netzspannungen in Schaltanlagen
- Nachrüstung von Messstellen in bestehenden Befehlsgehäusen
Technische Details
| EAN | 9004840922752 |
| Einsatzhöhe | ≤ 2000Stk |
| Messgröße | Spannung |
| Genauigkeit | ## |
| Norm | IEC 60947-5-1:2024; EN 60947-5-1:2017/AC:2020-05 |
| Anzeige | Digital |
| HLief-Artikel Nummer | 594983 |
| VE | 10Stk |
| Lebensdauer | ≥ 30000 h |
| Schutzart | IP50 (Außen), IP20 (Innen) |
| Bemessungsisolationsspannung [Ui] | 660V |
| Serie | LORA |
| Impulsspannungsfestigkeit | 2,5 kV |
| Luftfeuchtigkeit | 50% Luftfeuchtigkeit bei 40°C% |
| Installationskategorie | II |
| Verschmutzungsgrad | 3 |
| Beleuchtung | beleuchtbar |
| Bemessungsbetriebsspannung | 50-500 ACV |
| Bemessungsbetriebsstrom | ≤ 0,05A |
| LxBxH mm | 51x32x32 |
| Verpackungseinheit | 1Stk |
| Temperaturbereich – Betrieb | -25 bis +70 (Tagesdurchschnitt ≤35)°C |
| Nettogewicht | 0,02kg/Stk |
| Optionales Zubehör | MM216400–; MM216392–; MM216480– |
| Bauart | Fronteinbau |
| Spannungsbereich | 50 – 500 ACV |
| Spannung (Toleranz) | ±2% |
| Farbe der LED | Gelb |
| BEST. NR. | MGF62500Y |
| Max. Umgebungstemperatur | 70°C |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF62500Y- | EAN: 9004840922752 | Hersteller-Art.-Nr.: 594983
Downloads
| Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig |
| Montageanleitung: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig |
| Abmessungen |
| Schaltbild: Voltmeter, 22,5 mm, 50 – 500 V AC, gelb, rechteckig |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Lora, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Messgerät, Voltmeter, Voltmeter, AC, LED, gelb, viereckig
Häufig gestellte Fragen
Wie wird das Voltmeter MGF62500Y montiert?
Das digitale Voltmeter der Serie Lora ist für den Fronteinbau in Gehäusen mit einer Standard-Aussparung von 22,5 mm Durchmesser vorgesehen. Die einfache Installation ermöglicht eine schnelle Integration in Schaltschränke und Bedienfelder.
Für welchen Spannungsbereich ist das Schrack Voltmeter ausgelegt?
Dieses Modell ist speziell für die Messung von Wechselspannungen im Bereich von 50 bis 500 V AC konzipiert. Es bietet dabei eine Toleranz von ±2 % bei der Messgenauigkeit.
Ist das Schrack Voltmeter für den Außenbereich geeignet?
Das Messgerät verfügt über die Schutzart IP50 an der Frontseite, was einen begrenzten Schutz gegen Staub bietet. Für den direkten Einsatz im Freien ohne zusätzlichen Gehäuseschutz ist es aufgrund der IP20-Spezifikation im Innenbereich nicht ausgelegt.
Kann ich das Voltmeter direkt für Gleichspannung verwenden?
Nein, das Voltmeter der Serie Lora ist ausschließlich für Wechselspannung (AC) im Bereich von 50 bis 500 V spezifiziert. Der Einsatz zur Messung von Gleichspannungsquellen kann zu fehlerhaften Werten oder Schäden am Gerät führen.
