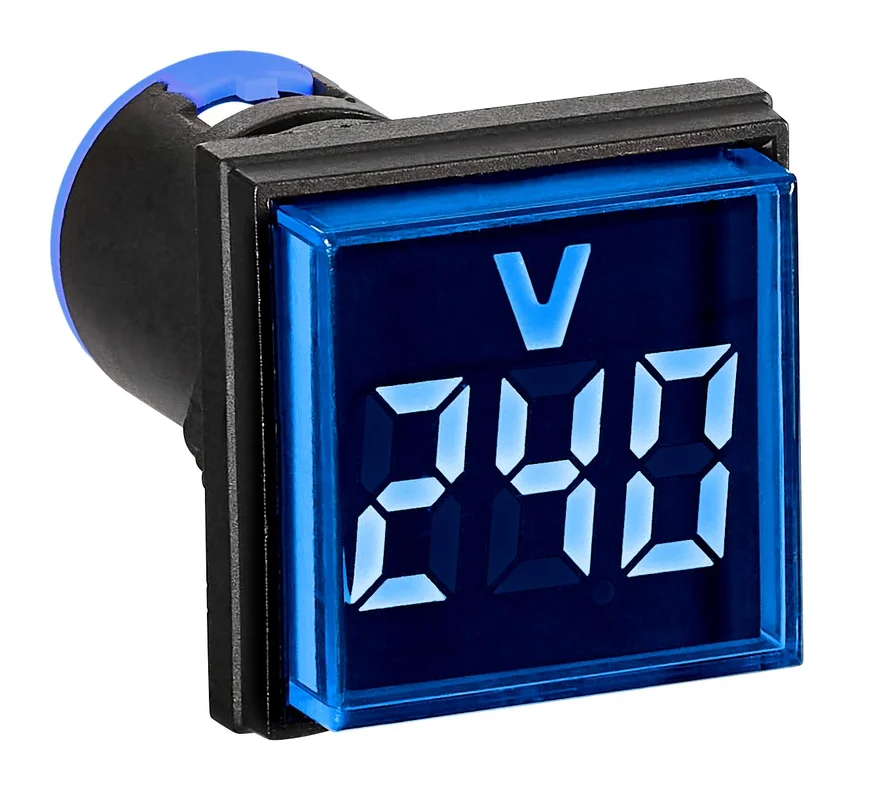

Das Voltmeter von Schrack mit 22,5 mm Einbaudurchmesser bietet eine präzise digitale Spannungsanzeige für den Bereich von 50 bis 500 V AC. Das rechteckige Gerät zur Messung von Wechselspannung ist mit einer blauen LED ausgestattet und auf eine Lebensdauer von mindestens 30.000 Betriebsstunden ausgelegt. Mit seinen kompakten Abmessungen von 51x32x32 mm und der Schutzart IP50 an der Front ist es für den Schaltschrankeinbau optimiert. Der Betrieb ist in einem Temperaturbereich von -25 °C bis +70 °C möglich. Dieses Messgerät ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 50–500 V AC zur direkten Überwachung der Netzspannung.
- Einbaudurchmesser: 22,5 mm für standardisierte Fronteinbau-Öffnungen.
- Anzeigetyp: Blaue Digitalanzeige für eine klare Ablesbarkeit der Werte.
- Schutzart: IP50 frontseitig zum Schutz gegen Staubablagerungen.
- Lebensdauer: ≥ 30.000 Betriebsstunden für einen dauerhaften Einsatz.
Anwendungsbereiche
- Visualisierung der Netzspannung in Schaltanlagen und Verteilern.
- Kontrollinstrument in Steuerungen der Industrieautomatisierung.
- Einbau in Bedientableaus zur Überwachung elektrischer Anlagen.
- Einsatz in der Steuer- und Regeltechnik bei Wechselstromanwendungen.
Technische Details
| EAN | 9004840922769 |
| Einsatzhöhe | ≤ 2000Stk |
| Messgröße | Spannung |
| Genauigkeit | ## |
| Norm | IEC 60947-5-1:2024; EN 60947-5-1:2017/AC:2020-05 |
| Anzeige | Digital |
| VE | 10Stk |
| Lebensdauer | ≥ 30000 h |
| Schutzart | IP50 (Außen), IP20 (Innen) |
| Bemessungsisolationsspannung [Ui] | 660V |
| BEST. NR. | MGF62500B |
| Serie | LORA |
| Impulsspannungsfestigkeit | 2,5 kV |
| Luftfeuchtigkeit | 50% Luftfeuchtigkeit bei 40°C% |
| Installationskategorie | II |
| Verschmutzungsgrad | 3 |
| Beleuchtung | beleuchtbar |
| Bemessungsbetriebsspannung | 50-500 ACV |
| HLief-Artikel Nummer | 594984 |
| Bemessungsbetriebsstrom | ≤ 0,05A |
| LxBxH mm | 51x32x32 |
| Verpackungseinheit | 1Stk |
| Temperaturbereich – Betrieb | -25 bis +70 (Tagesdurchschnitt ≤35)°C |
| Nettogewicht | 0,02kg/stk |
| Optionales Zubehör | MM216400–; MM216392–; MM216480– |
| Bauart | Fronteinbau |
| Spannungsbereich | 50 – 500 ACV |
| Spannung (Toleranz) | ±2% |
| Farbe der LED | Blau |
| Max. Umgebungstemperatur | 70°C |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF62500B- | EAN: 9004840922769 | Hersteller-Art.-Nr.: 594984
Downloads
| Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig Foto: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig |
| Montageanleitung: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig |
| Abmessungen |
| Schaltbild: Voltmeter, 22,5 mm, 50 – 500 V AC, blau, rechteckig |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Lora, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Messgerät, Voltmeter, Voltmeter, AC, LED, blau, viereckig
Häufig gestellte Fragen
Für welche Einbauöffnung ist das Schrack Voltmeter Lora geeignet?
Das Voltmeter der Serie Lora ist für den Fronteinbau konzipiert und benötigt eine standardisierte Einbauöffnung mit einem Durchmesser von 22,5 mm. Es lässt sich damit problemlos in gängige Schalttafeln integrieren.
Welchen Spannungsbereich kann das digitale Voltmeter erfassen?
Das Messgerät ist für die Überwachung von Wechselspannung ausgelegt und deckt einen Messbereich von 50 bis 500 V AC ab. Es eignet sich somit für die meisten industriellen Standardanwendungen im Niederspannungsbereich.
Ist das Schrack Voltmeter MGF62500B- auch bei Staubbelastung sicher?
Mit der frontseitigen Schutzart IP50 bietet das Gerät einen soliden Schutz gegen schädliche Staubablagerungen. Der innere Bereich des Messgeräts ist zudem gemäß IP20 geschützt.
Wie erfolgt die Anzeige des gemessenen Spannungswerts?
Die Werte werden über eine gut ablesbare digitale LED-Anzeige in der Farbe Blau ausgegeben. Dies ermöglicht eine schnelle und zuverlässige Kontrolle der anliegenden Spannung im Betrieb.
